Beschreibung
In diesem Kapitel finden Sie allgemeine Informationen zur Maschine. Dieses Kapitel richtet sich
an den Eigentümer, den Bediener und den Wartungstechniker der Maschine.
4.1. Allgemeines
Dieser Anleitung ist eine Explosionszeichnung als Anlage beigefügt. In dieser Zeichnung
befindet sich eine Teileliste, auf der alle Bestandteile benannt sind.
4.2. Aufbau der Maschine
Die Maschine besteht im Wesentlichen aus den in Abbildung 4.2-1 angegebenen Bestandteilen.
Hebel zur Verstellung des Obermessers
Hebeöse
Drucktaster zum Schneiden
Stecker für Stromversorgung
Rollenbett
Obermesser
Untermesser
Stützfüße
Gehäuse
Gabelstaplerschlitten
Hydraulikaggregat

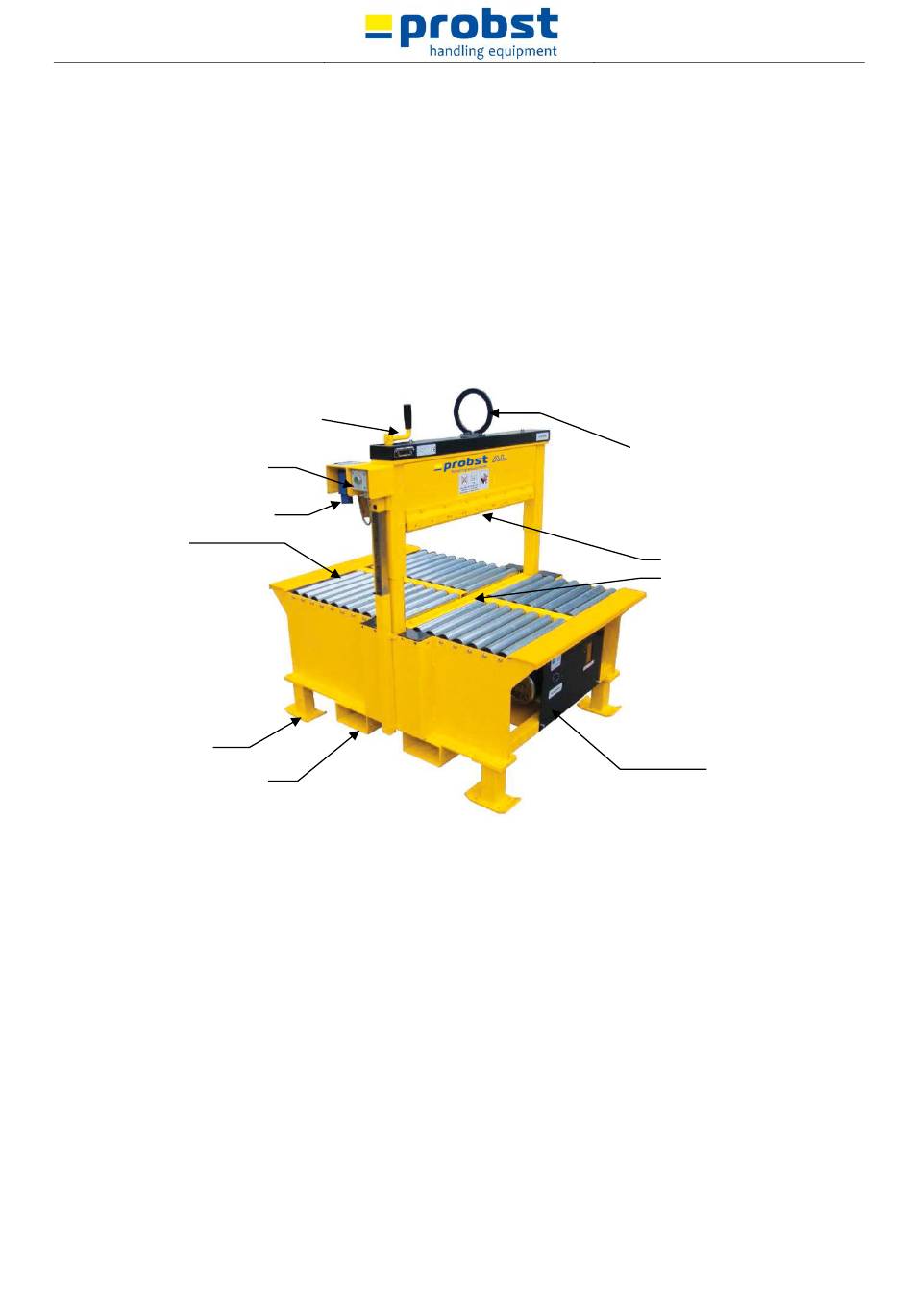

Abbildung 4.2-1: Aufbau der Maschine
4.3. Stromversorgung
Die Maschine verfügt bereits über die erforderliche Buchse-/Stecker-Verbindung. Die
erforderliche Anschlussspannung beträgt 230 V AC. Dafür wird ein dreiadriges
Stromversorgungskabel benötigt. Nähere Informationen zu Lage und Ausführung des Steckers
finden Sie in Abbildung 4.2-1.
4.4. Sicherheitsvorrichtungen und Gebotsschilder
Die Sicherheitsvorschriften und Gebotsschilder werden in Abschnitt 3.1 und 3.2 behandelt.
