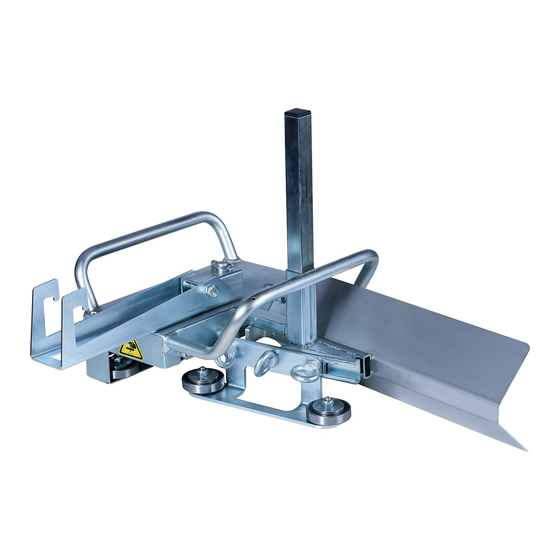

probst RINNENFIX RF-H Betriebsanleitung
Abziehsystem für das betonplanum
Verwandte Anleitungen für probst RINNENFIX RF-H
Inhaltszusammenfassung für probst RINNENFIX RF-H
- Seite 1 Betriebsanleitung Operating Instructions Instructions d'emploi Instrucciones de uso Bedrijfshandleiding RF-H 51000064 DE/GB/FR/ES/NL...
- Seite 5 Betriebsanleitung Original Betriebsanleitung RINNENFIX RF-H Abziehsystem für das Betonplanum RF-H 51000064...
-
Seite 6: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines ................................3 Bestimmungsgemäßer Einsatz ........................3 Übersicht und Aufbau ............................ 4 Technische Daten ............................4 Sicherheit ................................5 Sicherheitshinweise ............................5 Sicherheitskennzeichnung ..........................5 Definition Fachpersonal/ Sachkundiger ......................5 Persönliche Sicherheitsmaßnahmen ......................6 Schutzausrüstung ............................6 Unfallschutz ..............................6 Funktions- und Sichtprüfung .......................... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Das Gerät (RF-H) dient ausschließlich zum Abziehen des Magerbetonbettes (für Rinnensteine)/Betonplanum (zwischen Bordstein und Straßen-Asphaltbelag) von Hand. Um im darauffolgendem Arbeitsgang Rinnensteine in das Magerbetonbett zu verlegen. Das Gerät (RF-H) wird bei handelsüblichen Bordsteinen eingesetzt und kann von einem Bediener geschoben u. bei Bedarf zusätzlich von einem zweiten Bediener (über die integrierte Schaufeleinhängung) gezogen werden. -
Seite 8: Übersicht Und Aufbau
Allgemeines Übersicht und Aufbau Klappsplint Schaufel- Bedienbügel Einhängevorrichtung Abziehrichtung Höhen- verstellung Aufsetzrolle Oberes Abstützrad Rollen- Unteres Abziehblech aufnahme Abstützrad Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 51000064 4 / 11... -
Seite 9: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 10: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 11: Einstellungen
Einstellungen Einstellungen Allgemein Das Gerät (RF-H) muss vor dem Arbeitseinsatz auf die Abziehhöhe des Betonplanums, Betonplanumsbreite und die Bordsteinbreite eingestellt werden. Vorsicht: Verletzungsgefahr der Hände! Abziehrichtung Einstellung Abziehhöhe Einstellung für Bordsteinbreite 3.1.1 Einstellung für Beton-Bordsteine • Alle drei Ringschrauben (1) entfernen. •... -
Seite 12: Einstellung Abziehhöhe (Betonplanum)
Einstellungen 3.1.3 Einstellung Abziehhöhe (Betonplanum) • Ringschraube (6) lösen. • Durch Hochschieben oder Herunterziehen Höhenverstellung (7) die gewünschte Höhe des Betonplanums einstellen. • Ringschraube (6) wieder anziehen. 3.1.4 Umstellung der Abziehrichtung Das Gerät (RF-H) muss entsprechend umgebaut werden, wenn das Betonplanum auf der anderen Seite des Bordsteines errichtet werden soll: •... -
Seite 13: Bedienung
Bedienung Bedienung Bedienung allgemein Nachdem alle Einstellungen vorgenommen worden sind, ist das Gerät (RF-H) einsatzbereit. Das Gerät (RF-H) kann von einem Bediener am Bedienbügel entweder geschoben oder gezogen werden. Der Bediener steht rechts hinter dem Bordstein, um nicht das frische Magerbetonbett (Betonplanum) durch Fußabdrücke zu verdichten. -
Seite 14: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 15: Reparaturen
Recyclen vorbereitet werden. Entsprechend vorhandene Einzelkomponenten (wie Metalle, Kunststoffe, Flüssigkeiten, Batterien/Akkus etc.) müssen gemäß den national/ länderspezifisch geltenden Gesetzen und Entsorgungsvorschriften entsorgt/recycelt werden! Das Produkt darf nicht im Hausmüll entsorgt werden! Probst GmbH Gottlieb-Daimler-Straße 6 71729 Erdmannhausen, Germany info@probst-handling.de www.probst-handling.com 51000064 11 / 11... -
Seite 16: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... -
Seite 66: Zuletzt Geändert/Last Changed
A51000064 RF-H 29040056 29040910 29040220 29040666 29040221 Auf allen 3 Seiten / on all 3 sides Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 02.03.2021 / Simon, Swen ----- / ----- Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
