- Seite 1 Betriebsanleitung Original Betriebsanleitung Ringkrebs RK-I 5720.0030...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Gerätebedienung ............................15 Darstellung der Wechselautomatik ......................16 Wartung und Pflege .............................. 17 Wartung ................................. 17 6.1.1 Mechanik ..............................17 Störungsbeseitigung ............................ 18 Reparaturen ..............................18 Prüfungspflicht ............................. 19 Hinweis zum Typenschild ..........................19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 19 5720.0030... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 13.01.2020................(Eric Wilhelm, Geschäftsführer) 5720.0030... -
Seite 5: Sicherheit
Sicherheit 4 / 19 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 19 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 Ø 50 mm 2904.0211 Ø 80 mm 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 19 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit 7 / 19 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 9: Allgemeines
Allgemeines 8 / 19 Allgemeines Bestimmungsgemäßer Einsatz • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •... - Seite 10 Allgemeines 9 / 19 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-

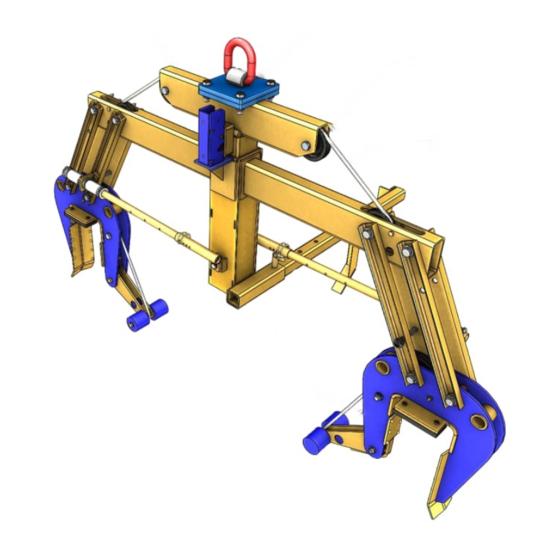

Seite 11: Übersicht Und Aufbau
Allgemeines 10 / 19 Übersicht und Aufbau Wechselautomatik Normflanschplatte Umlenkrolle Zugseil Zentriergabel Greifklaue Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild / Datenblatt zu entnehmen. 5720.0030... -
Seite 12: Installation
11 / 19 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 13: Einstecktaschen (Optional)
Installation 12 / 19 4.1.5 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Kranausleger (Optional)
Installation 13 / 19 4.1.7 Kranausleger (optional) Der Kranausleger verfügt über 4 Einhängeösen (A), um diesen mit geeigneten Ketten/Hebebändern (mit Hilfe eines entsprechenden Hebezeuges) anzuheben - zur Positionierung am Gabelstapler, an welchem er später montiert werden soll. Beim Anheben und Transportieren des Kranauslegers dürfen sich keine Personen in unmittelbarer Nähe befinden. -
Seite 15: Bedienung
Bedienung 14 / 19 Bedienung Einstellarbeiten • Mit dem Gerät (RK) können verschieden große Greifgüter (Schachtringe oder Betonrohre) durch Veränderung des Greifbereichs (für Nennweite NW) gegriffen werden. • Das Trägergerät/Hebezeug muss auf die geforderte Tragfähigkeit des Gerätes (RK) abgestimmt sein! Bevor die Greifgüter angehoben und versetzt werden können, muss der entsprechende Greifbereich für die Nennweite (NW) eingestellt werden. -
Seite 16: Einstellung Zentriergabel
Bedienung 15 / 19 5.1.2 Einstellung Zentriergabel • Den Federriegel zur Seite drehen, bis er von Hand angehoben werden kann. • Zentriergabel soweit herausziehen, bis die entsprechende Nennweite (NW) des zu greifenden Greifgutes eingestellt ist. • Zentriergabel wird somit als Ersatz für dritten Greifarm verwendet. -
Seite 17: Darstellung Der Wechselautomatik
Bedienung 16 / 19 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben... -
Seite 18: Wartung Und Pflege
Wartung und Pflege 17 / 19 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 19: Störungsbeseitigung
Wartung und Pflege 18 / 19 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 20: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 21: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 22 Tragfähigkeit / Working Load Limit WLL: 2000 kg / 4400 Eigengewicht / Dead Weight: ~150 kg / ~330 Product Name: Manhole Ring Clamp RK-I © all rights reserved conform to ISO 16016 Datum Name Benennung Ringkrebs RK I Norm Erst. 8.7.2003 Pannier NW 800-1500 Gepr.
- Seite 23 47220024 40110132 siehe separate Liste see separate list 20000241 47220109 21000073 47220112 47220109 21000062 20100018 47220025 40110034 siehe separate Liste see separate list 20000089 20400054 47200015 47200019 33100004 siehe separate Liste 20000113 see separate list 20000089 47200020 siehe separate Liste see separate list 47220109 20400054...
- Seite 24 20000037 40110460 20100018 © all rights reserved conform to ISO 16016 Datum Name Benennung Normplatte 15 mm mit Transportring Erst. 14.3.2017 R.Seidel WLL 5000 kg Gepr. 14.3.2017 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E40110132 Zust. Urspr. K151-40007 Ers. f. Ers. d.
- Seite 25 20530022 40110042 siehe separate Liste see separate list 20530039 © all rights reserved conform to ISO 16016 Datum Name Benennung Wechselautomatik WA-S Erst. 11.6.2003 Pannier Gepr. 11.10.2012 P.Hafenbrak Artikelnummer/Zeichnungsnummer Blatt E40110034 Zust. Urspr. N235-1 Ers. f. Ers. d.
- Seite 26 40110118 40110043 20530019 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-S + WA-S/S, komplett Erst. 27.2.2014 Ralf.Northe Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E40110042 Zust. Urspr. Ers. f. Ers. d.
- Seite 27 47220029 47220120 20400004 20450007 20000024 47220028 20540026 20500007 20100018 20400005 47220023 21700008 21700008 20400027 Allgemeintoleranzen nach ISO 2768-mk / Maße ISO 14405 Oberflächen nach DIN ISO 1302 allgemeiner Biegehalbmesser = Blechstärke Keine Änderungen ohne Rücksprache mit TB ! Stückliste nur zur Information, Pro Alpha Stückliste hat Priorität Oberflächen- 3,35 kg Format...
- Seite 28 21000073 20000083 47220109 33110049 20000008 47220109 20100018 47220108 47220108 20000113 47220010 20100015 20000076 20450007 30330036 33250009 20400004 20000070 47200021 36330057 20020007 47220107 20100004 47220106 33500006 47220002 20400004 © all rights reserved conform to ISO 16016 20100017 Datum Name Benennung Klaue zu Ringkrebs RK 1-3 Erst.
- Seite 29 A57200030(32) RK-I(-US) 29040211 Auf beiden Seiten/ on both sides 29040691 Auf beiden Seiten/on both sides 29040056 29040107 Auf beiden Seiten/ on both sides 29040107 Auf beiden Seiten/ on both sides 29040666 29040204 Auf beiden Seiten/ on both sides P 23.02.2018_V1 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
