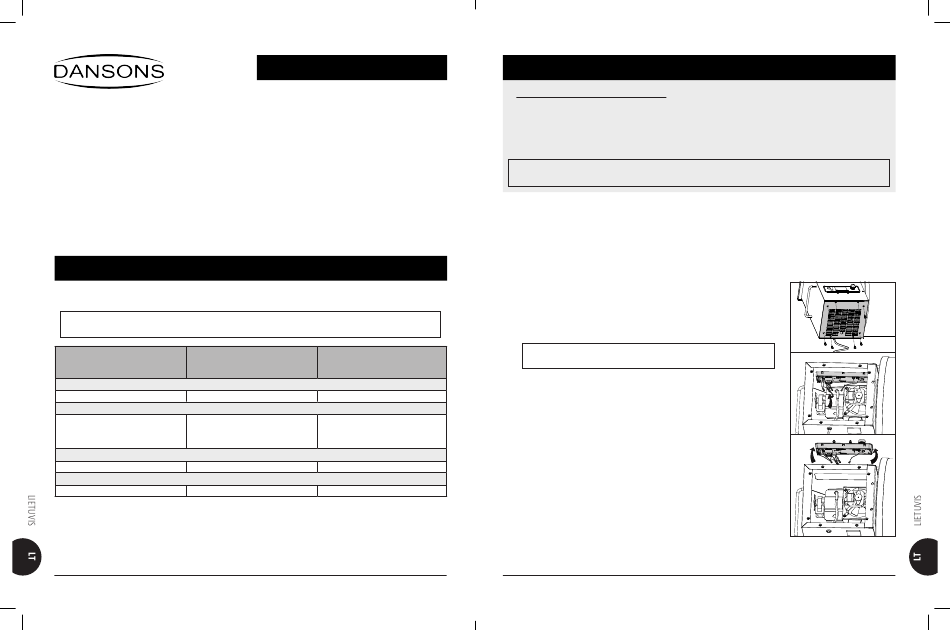

PRANEŠIMAS APIE AUTORIŲ TEISES
Autorių teisės 2021 m. Visos teisės saugomos. Jokios šio vadovo
dalies negalima kopijuoti, perduoti, perrašyti, saugoti paieškos
sistemoje bet kokia forma arba bet kokiomis priemonėmis be
aiškaus rašytinio leidimo iš įmonės:
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, JAV 85013
sales@pitboss-grills.com | service@pitboss-grills.com
www.pitboss-grills.com
Klientų aptarnavimo tarnyba
Nuo pirmadienio iki sekmadienio 04.00–20.00 val.
standartiniu JAV Ramiojo vandenyno pakrantės laiku
(EN / FR / ES)
Nemokamas telefonas: 1-877-303-3134,
faksas: 1-877-303-3135
VALDIKLIO SUDERINAMUMAS
„Pit Boss®" valdymo plokštė arba valdiklis tinka ne visiems piltuvams. Pradėdami montuoti, pirmiausia apžiūrėkite naujojo
valdiklio pakuotę ir įsitikinkite, kad jis suderinamas su jūsų kepsnine.
ĮSPĖJIMAS: nedidinkite esamos valdiklio angos piltuve, kad įtalpintumėte nesuderinamą valdiklį. Kiekvienas
piltuvas sukurtas konkretaus dydžio valdikliui.
80034 80035
LEGACY H3 LEGACY H4
230VAC 230VAC
ĮRENGINIO SUDERINAMUMAS
PB550G PB850G
PB1230G PB1150G
VALDIKLIO KALBA
ANGLŲ ANGLŲ
REGIMOSIOS VALDIKLIO CHARAKTERISTIKOS
HORIZONTALUS, STAČIAKAMPIS HORIZONTALUS, STAČIAKAMPIS
50
TURINYS
Valdiklio suderinamumas ............................................. 50

Montavimo instrukcijos

Montavimo aplinka ...................................................................51
Esamo valdiklio išėmimas ........................................................51
Naujojo valdiklio montavimas ............................................... 52
Prijungimas prie programėlės „Smoke It®" ......................... 53
80053
LEGACY T3
ĮTAMPA
230VAC
PB340TGW1
PB700FBW2
PB1000XLW1
ANGLŲ
HORIZONTALUS, TRAPECIJOS FORMOS
MONTAVIMO INSTRUKCIJOS
SVARBIOS SAUGOS PASTABOS MONTUOTOJUI:
• Prieš montuodami valdiklį perskaitykite visus šių montavimo instrukcijų nurodymus. Nesilaikant šių saugos
atsargumo priemonių, galima sukelti gaisrą, susižeisti arba patirti elektros šoką.
• Laikykitės visų elektros prietaisams taikomų taisyklių ir reglamentų. Laikykite šias instrukcijas su savininko vadovu
ateičiai.
• Kepsninė turi būti įžeminta pagal „Conformité Européenne" (CE) procedūras ir specifikacijas.
ĮSPĖJIMAS. Visada atjunkite elektros laidą prieš atidarydami kepsninę, norėdami apžiūrėti, išvalyti arba atlikti
techninę priežiūrą. Kad nenusidegintumėte, įsitikinkite, ar kepsninė visiškai atvėsusi.
MONTAVIMO APLINKA
Šaltame ore (žemesnėje nei 10 °C / 50 °F) plastikas ir laidai gali tapti trapesni kaip ir daugelis kitų medžiagų. Dėl to keičiant
įrenginio dalis, reikia laikytis papildomų atsargumo priemonių. Šaltu oru laidus ir plastiką gali būti sunku pajudinti. Prieš
montuojant valdiklį, rekomenduojame kelioms valandoms perkelti kepsninę į šildomą arba netiesiogiai šildomą patalpą. Itin
šaltu oru elektriniai piltuvo komponentai gali prišalti vienas prie kito, ypač jei kepsninė laikoma lauke. Naujajam valdikliui taip
pat reikia skirti laiko, kol jis „sušils", kad jis taptų lankstesnis ir jį būtų lengviau sumontuoti.
ESAMO VALDIKLIO IŠĖMIMAS
Reikalingi įrankiai: kryžminis atsuktuvas, plokščias atsuktuvas, kandikliai laidams.
1. Atjunkite prietaisą nuo maitinimo šaltinio.
2. Suraskite piltuvo priežiūros plokštę piltuvo apačioje. Kryžminiu atsuktuvu išsukite
4–8 varžtus piltuvo prieigos plokštės kraštuose. Atidėkite į šalį.
SVARBU: būkite atsargūs, kad atsukdami neprasuktumėte piltuvo
prieigos plokštės varžtų.
3. Iš apačios suraskite jungtis tarp spalvotų laidų. Jei reikia, kandikliais nukąskite
veržtukus, kad laidus būtų lengviau atskirti. Atjunkite keturias BALTAS ir vieną
JUODĄ jungtį. Taip atjungsite laidus nuo esamo kepsninės valdiklio. Palikite
atjungtus laidus laisvai kabėti.
4. Tada reikės atlaisvinti ir išimti esamą valdiklį. Esamas valdiklis pritvirtintas prie
piltuvo šešiais užspaudžiamais fiksatoriais – trimis viršuje ir trimis apačioje. Įkiškite
ranką į piltuvą iš apačios ir paspauskite tris fiksatorius valdiklio apačioje, kad
atlaisvintumėte valdiklio apačią. Kita ranka atsargiai suimkite valdiklio apačią ir
lėtai palenkite aukštyn, kad atlaisvintumėte tris fiksatorius viršuje, ir ištraukite. Jei
viršutiniai fiksatoriai užfiksuoti tvirtai, atlaisvinkite plokščiu atsuktuvu. Atlaisvinę
visus šešis fiksatorius, atsargiai ištraukite esamą valdiklį iš piltuvo.
5. Atlikite tolesnius veiksmus, kad pakeistumėte valdiklį arba uždenkite piltuvą, kad
jam nepakenktų oro sąlygos.
51
