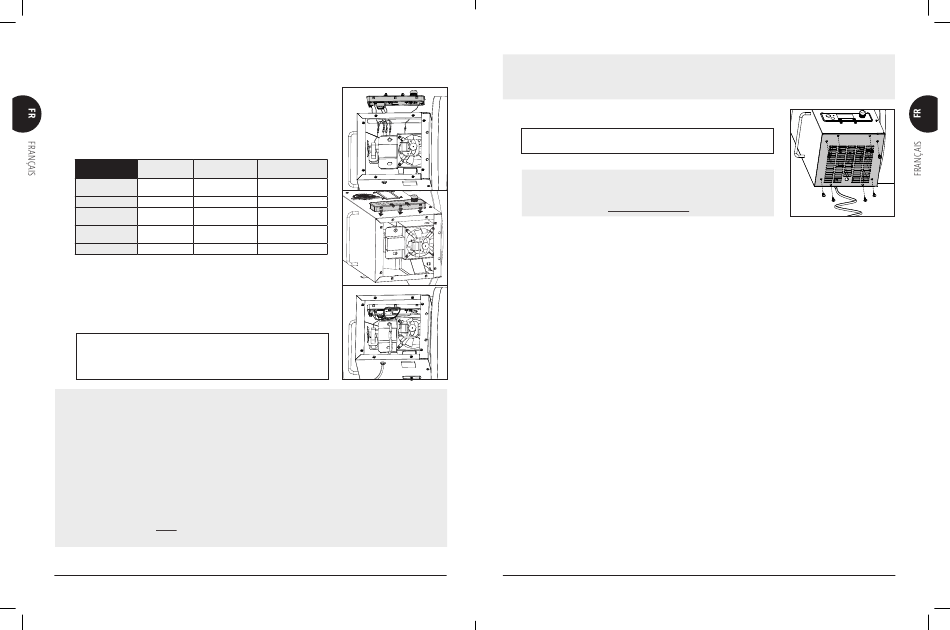

INSTALLATION DU NOUVEAU CONTRÔLEUR
Outils requis : tournevis Phillips, colliers de serrage.
1. Retirez le nouveau contrôleur de l'emballage.
2. Saisissez les 4 connecteurs BLANCS et un connecteur NOIR en dessous de la trémie
(qui sont libres), branchez-les dans la trémie, puis faites-les passer par l'ouverture
frontale du contrôleur.
3. Préparez le nouveau contrôleur pour la connexion du câble. En maintenant le
nouveau contrôleur en face de l'ouverture, associez et connectez correctement tous
les connecteurs. Assurez-vous que tous les câbles sont tous fermement connectés.
CÂBLE DE LA
CONNECTEUR TRÉMIE
CORDON BLANC NOIR/BLANC
D'ALIMENTATION
ALLUMEUR BLANC BLANC/BLANC
MOTEUR DE LA VIS BLANC ROUGE/ROUGE
SANS FIN
VENTILATEUR DE BLANC JAUNE/JAUNE
COMBUSTION
SONDE DU GRIL NOIR NOIR
4. Ensuite, en penchant légèrement la partie supérieure vers l'avant, insérez le bas du
contrôleur dans l'ouverture de la trémie. Une fois les trois clips du bas enclenchés,
penchez la partie supérieure du contrôleur dans la trémie pour verrouiller les trois
clips du haut. Le contrôleur devrait se fixer en position. Aucun câble ne doit être
exposé via la partie frontale de la trémie.
5. Tirez les câbles vers le bas de la trémie et repliez-les à l'intérieur, derrière le
contrôleur.
IMPORTANT : Observez le moteur de la vis sans fin et le ventilateur
de combustion. Prenez soin de vérifier qu'aucun des câbles ne se
trouvent près de ces composants. Utilisez un collier de serrage pour
regrouper les câbles.
TEST DU FONCTIONNEMENT DU NOUVEAU CONTRÔLEUR
Chacune des fonctionnalités du contrôleur ont été vérifiées en usine avant l'expédition. Cependant, il est
recommandé de vérifier une fois de plus le bon fonctionnement du nouveau contrôleur. Suivez les consignes
suivantes pour vérifier que le nouveau contrôleur fonctionne normalement.
i. Branchez le câble d'alimentation à une prise de terre. Ouvrez le couvercle du corps principal. Inspectez le pot de
combustion pour vous assurer qu'il n'est pas obstrué afin de garantir un allumage correct. Ouvrez le couvercle
de la trémie. Assurez-vous qu'aucun corps étranger ne se trouve dans la trémie ou le système d'alimentation.
Remplissez la trémie avec des granulés de bois naturels et secs.
ii. Tournez la molette de contrôle de la température à une température basse. Enclenchez le bouton marche/arrêt
pour allumer l'appareil. Cette opération activera le cycle de lancement. Le système d'alimentation de la vis sans
fin se mettra en route, l'allumeur s'illuminera et le ventilateur soufflera de l'air vers le pot de combustion. Le
gril commencera à produire de la fumée tandis que le cycle de lancement s'amorcera. Le couvercle du corps de
l'appareil doit rester ouvert durant toute la durée du cycle de lancement. Un son rauque confirmera que le cycle
de lancement s'est correctement amorcé et vous pourrez également remarquer que de la chaleur est produite.
8
CÂBLE DU
CONTRÔLEUR
NOIR/BLANC
VIOLET/BLANC
ROUGE/BLANC
JAUNE/BLANC
BLANC
iii. Une fois que toutes les opérations sont vérifiées, avec le couvercle du corps principal refermé, maintenez le
bouton marche/arrêt enfoncé pendant trois secondes pour éteindre l'appareil. Le gril débutera son cycle de
refroidissement automatique. Le système de vis sans fin arrêtera d'acheminer des combustibles, la flamme
s'éteindra et le ventilateur continuera de tourner jusqu'à la fin du cycle de refroidissement.
6. Après le test, réinstallez le panneau d'accès de la trémie dans le bas de la trémie.
Resserrez les 4 à 8 vis.
IMPORTANT : Faites à attention à ne pas endommager les vis du
panneau d'accès de la trémie en les resserrant.
7. Le gril est désormais prêt à fonctionner normalement.
REMARQUE : Reportez-vous au guide de l'utilisateur pour découvrir
les procédures de fonctionnement, d'entretien et de maintenance
ainsi que des conseils et des informations de dépannage. Si vous
l'avez perdu, allez sur www.pitboss-grills.com .
CONNEXION À L'APPLICATION SMOKE IT®
L'icône Smoke iT® indique une connexion à un réseau sans fil. Lorsque l'appareil recherche une connexion via Wi-Fi ou Bluetooth®,
l'icône Smoke iT® clignotera. Une fois la connexion Wi-Fi établie, l'icône Smoke iT® se stabilisera. Lorsque vous êtes connecté,
vous pouvez obtenir des informations en direct sur la température actuelle ou programmée du gril, sur le temps de cuisson, et
sur la température des sondes de cuisson.
Suivez ces instructions pour connecter votre gril à l'application Smoke iT® avec votre dispositif Android™ ou iOS®. L'application
vous permettra de contrôler et de suivre les réglages de votre gril et les températures de la sonde de cuisson depuis votre
dispositif mobile. Profitez des avantages que la connectivité mobile de Smoke IT® peut vous offrir !
1. Téléchargez l'application Smoke iT®. Ouvrez l'application et activez le Bluetooth® pour la configurer. Les nouveaux
utilisateurs devront créer un compte et suivre les invites pour se connecter.
2. Si votre gril se trouve à portée du Bluetooth® (dans un rayon de 9 m/30 pi) , l'application Smoke iT® le détectera
automatiquement. Sélectionnez votre modèle de gril. Si vous n'apercevez pas votre gril à l'écran, assurez-vous qu'il est
connecté à une source d'alimentation et qu'il est allumé.
3. Donnez un nom à votre modèle de gril (par exemple : Mon fumoir) dans l'application et appuyez sur « Connect » (Connecter)
en bas de l'écran. Votre modèle de gril sera ainsi enregistré dans le menu des appareils.
4. À partir du menu des appareils, cliquez sur le modèle de gril pour vous connecter. L'écran du panneau de contrôle s'affichera.
5. Cliquez sur l'option paramètres (via l'icône en forme d'engrenage) située dans le coin supérieur droit, entrez vos identifiants
Wi-Fi, puis cliquez sur la coche en bas de l'écran pour vous connecter. À présent, les deux icônes Bluetooth® et Wi-Fi (en
forme de nuage) s'afficheront dans le menu des appareils, confirmant que le gril est connecté.
Lorsque vous utilisez l'application, l'écran s'illuminera lorsque le gril est actif et connecté. Si l'écran de l'application ou
le gril s'obscurcit dans le menu des appareils, vérifiez votre connexion sans fil ou votre source d'alimentation.
