MERKNAD OM OPPHAVSRETT
Copyright 2021. Med enerett. Ingen deler av denne håndboken
kan kopieres, overføres, transkriberes eller oppbevares i et
hentesystem i noen som helst form eller på noen måte uten
uttrykkelig skriftlig tillatelse fra
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
sales@pitboss-grills.com | service@pitboss-grills.com
www.pitboss-grills.com
Kundeservice
Mandag til og med søndag 04.00–20.00 PST (EN/FR/ES)
Avgiftsfritt telefonnummer: 1-877-303-3134, Avgiftsfritt
faksnummer: 1-877-303-3135
KONTROLLER KOMPATIBILITETEN
Pit Boss®-kontrollpanelet, eller kontrolleren, har blitt designet til å monteres med et begrenset utvalg beholdere. Det første
trinnet i monteringen er å gå gjennom den nye kontrollerpakken og sjekke at den er kompatibel med grillen.
ADVARSEL: Ikke gjør det nåværende kontrollerutsnittet, eller åpningen, større på enheten for å få plass til en
kontroller som ikke er kompatibel. Hver beholder er designet til en spesifikk kontrollerstørrelse.
80034 80035
LEGACY H3 LEGACY H4
SPENNING
230VAC 230VAC
ENHETSKOMPATIBILITET
PB550G PB850G
PB1230G PB1150G
KONTROLLERSPRÅK
ENGELSK ENGELSK
VISUELLE EGENSKAPER VED KONTROLLEREN
HORISONTAL, REKTANGULÆR HORISONTAL, REKTANGULÆR
30
INNHOLDSFORTEGNELSE
Kontroller kompatibiliteten ......................................... 30
Monteringsinstruksjoner
Monteringsmiljø .........................................................................31
Fjerne den eksisterende kontrolleren ....................................31
Montering av den nye kontrolleren ...................................... 32
Koble til Smoke It®-appen ...................................................... 33
80053
LEGACY T3
230VAC
PB340TGW1
PB700FBW2
PB1000XLW1
ENGELSK
HORISONTAL, TRAPESFORMET
MONTERINGSINSTRUKSJONER
VIKTIGE SIKKERHETSOPPLYSNINGER TIL MONTØREN:
• Les all informasjon i disse monteringsinstruksjonene før du monterer den nye kontrolleren. Hvis ikke du følger disse
sikkerhetsforskriftene, kan det føre til brann, personskade eller elektrisk støt.
• Vær oppmerksom på alle myndighetskoder og reguleringer om elektriske apparater. Oppbevar disse instruksjonene
sammen med bruksanvisningen for fremtidig referanse.
• Grillen må være jordet i samsvar med prosedyrene og spesifikasjonene fra Conformité Européenne (CE).
ADVARSEL: Koble alltid fra den elektriske ledningen før du åpner grillen for inspeksjon, rengjøring, vedlikehold
eller service. Sørg for at grillen er helt nedkjølt, slik at du unngår skader.
MONTERINGSMILJØ
Som med de fleste materialtyper kan plast- og ledningskomponenter bli skjørere når temperaturen synker (10ºC /50ºF og lavere).
Derfor må det tas ekstra forholdsregler ved utskifting av deler til enheten. Ledninger og plast kan være vanskelig å flytte
når det er kaldt. Det anbefales på det sterkeste å oppbevare grillen på et oppvarmet eller delvis oppvarmet sted en del timer
før montering av den nye kontrolleren. I svært kaldt vær kan det hende elektriske komponenter i beholderen fryser sammen,
spesielt hvis grillen har stått utendørs. På samme måte må den nye kontrolleren også få tid til å «varmes opp» slik at den blir
mer fleksibel og monteringen blir enklere.

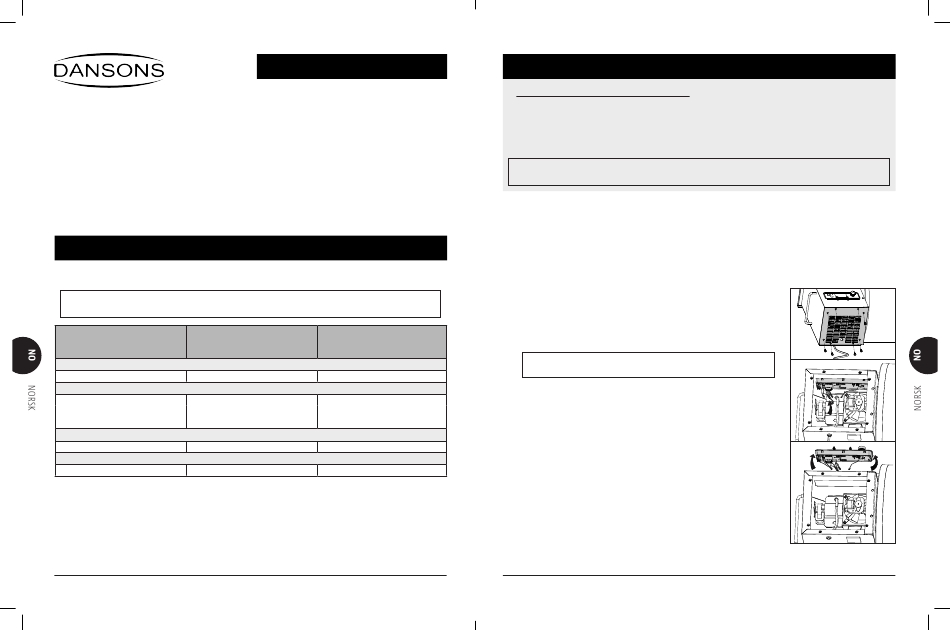

FJERNE DEN EKSISTERENDE KONTROLLEREN
Nødvendige verktøy: Phillips-skrutrekker, flathodet skrutrekker, avbitertang.
1. Koble enheten fra strømkilden.
2. Finn tilgangspanelet på undersiden av beholderen. Fjern de 4–8 skruene langs
kantene av tilgangspanelet ved hjelp av en Phillips-skrutrekker. Legg dem til side.
VIKTIG: Vær ekstra forsiktig slik at du ikke ødelegger skruene til
tilgangspanelet når du fjerner dem.
3. Fra undersiden finner du kontaktene blant de fargede ledningene. Kutt av stripsene
med en avbitertang etter behov slik at ledningsendene blir tydeligere å se. Koble
fra de fire HVITE kontaktene og én SVART kontakt. Dermed kobles ledningene til
den eksisterende kontrolleren fra grillen. La den frakoblede ledningen henge fritt.
4. Deretter gjør du deg klar til å løsne og fjerne den eksisterende kontrolleren. Den
eksisterende kontrolleren holdes på plass i beholderåpningen med seks klemmer:
tre øverst og tre nederst. Før hånden inn i beholderen nedenfra, og trykk inn de tre
klemmene nederst på kontrolleren for å løsne bunnen. Bruk den andre hånden til
forsiktig å ta tak i bunnen av kontrolleren og vippe den sakte oppover for å løsne
de tre klemmene øverst, og trekk deretter kontrolleren ut. Hvis de tre klemmene
øverst er stramme, bruker du en flathodet skrutrekker til å løsne dem. Når alle seks
klemmene er løsnet, trekker du kontrolleren forsiktig ut av beholderen.
5. Fortsett med prosedyren for å skifte ut kontrolleren, eller dekk til beholderen slik
at den ikke utsettes for vær og vind.
