AVISO DE COPYRIGHT
Copyright 2021. Todos los derechos reservados. Ninguna parte
de este manual podrá copiarse, transmitirse, transcribirse,
almacenarse en un sistema de recuperación, de ninguna forma
ni por cualquier medio sin la autorización expresa por escrito de,
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
sales@pitboss-grills.com | service@pitboss-grills.com
www.pitboss-grills.com
Atención al cliente
Lunes a domingo, de 4 a 20 h PST (EN/FR/ES)
Llamada gratuita: 1-877-303-3134, Fax: 1-877-303-3135
COMPATIBILIDAD DEL CONTROLADOR
El Panel de control de Pit Boss®, o controlador, se ha diseñado para que encaje en solo una serie de tolvas. Lo primero que tiene
que hacer a la hora de instalarla es consultar el embalaje del nuevo controlador y asegurarse de su barbacoa es compatible.
ADVERTENCIA: No haga más grande el hueco o abertura del controlador actual de su unidad para que encaje un
controlador que no es compatible. Cada tolva se ha fabricado específicamente para unos tamaños concretos
de controladores.
80034 80035
LEGACY H3 LEGACY H4
230VAC 230VAC
COMPATIBILIDAD DE LA UNIDAD
PB550G PB850G
PB1230G PB1150G
IDIOMA DEL CONTROLADOR
INGLÉS INGLÉS
CARACTERÍSTICAS VISUALES DEL CONTROLADOR
HORIZONTAL, RECTANGULAR HORIZONTAL, RECTANGULAR
10
ÍNDICE
Compatibilidad del controlador ...................................10
Instrucciones de instalación
Lugar y condiciones de instalación ........................................ 11
Cómo retirar un controlador ya instalado ............................ 11
Instalación del nuevo controlador .........................................12
Conexión con la aplicación Smoke iT® ...................................13
80053
LEGACY T3
VOLTAJE
230VAC
PB340TGW1
PB700FBW2
PB1000XLW1
INGLÉS
HORIZONTAL, TRAPEZOIDAL
INSTRUCCIONES DE INSTALACIÓN
OBSERVACIONES IMPORTANTES SOBRE SEGURIDAD EN LA INSTALACIÓN:
• Lea todas las indicaciones que figuran en el apartado de instrucciones antes de instalar el nuevo controlador. No seguir
estas advertencias de seguridad e instrucciones podría causar incendios, lesiones personales o descargas eléctricas.
• Cumpla con todas las recomendaciones y regulaciones aplicables en materia de aparatos eléctricos. Guarde este
manual de instrucciones junto con la guía del propietario para consultarla en cualquier momento.
• La barbacoa debe tener una conexión eléctrica a tierra de conformidad con los procedimientos y las especificaciones
del marcado Conformité Européenne (CE).
ADVERTENCIA: Desconecte siempre el cable eléctrico antes de abrir la barbacoa para cualquier inspección o
tarea de limpieza, mantenimiento o reparación. Asegúrese de que la barbacoa se haya enfriado por completo
para evitar lesiones.
LUGAR Y CONDICIONES DE INSTALACIÓN
La mayoría de materiales, plásticos y componentes de cableado se pueden agrietar si se someten a bajas temperaturas
(10 °C/50 °F e inferiores). Por ello, se deben tomar mayores precauciones al reemplazar piezas de la unidad. Los cables y las partes
de plástico pueden resultar difíciles de mover en entornos fríos. Es muy recomendable que ponga su barbacoa en una zona con
calefacción o ambiente templado durante unas horas antes de proceder con la instalación del nuevo controlador. En condiciones
climáticas de mucho frío, es posible que los componentes eléctricos de la tolva se congelen y queden pegados, sobre todo si la
barbacoa se deja en el exterior. Asimismo, es aconsejable que se espere un tiempo para que el nuevo controlador "entre en calor",
lo que permite que se vuelva más flexible y sencillo de instalar.

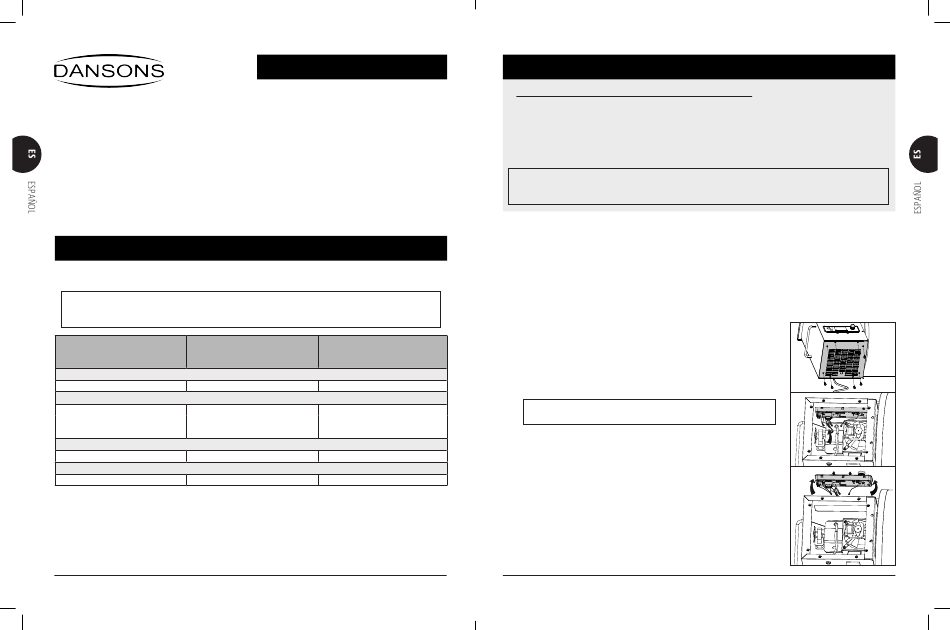

CÓMO RETIRAR UN CONTROLADOR YA INSTALADO
Herramientas necesarias: destornillador de estrella, destornillador plano y alicates
pelacables.
1. Desconecte la unidad de la fuente de alimentación.
2. Localice el panel de acceso a la tolva situado en la parte inferior de esta. Extraiga
con el destornillador de estrella los 4-8 tornillos de los bordes del panel de acceso
a la tolva. Póngalos a un lado.
IMPORTANTE: Tenga especial cuidado en no dañar los tornillos del
panel de acceso a la tolva cuando los desenrosque.
3. En la zona inferior, busque los conectores entre los cables de colores. Corte las
bridas con los alicates pelacables para separar los cables y que se distingan mejor
unos de otros. Desconecte los cuatro conectores BLANCOS y el conector NEGRO. Así,
los cables del controlador anterior se desconectarán de la barbacoa. Deje que los
cables desconectados queden sueltos.
4. El siguiente paso es desacoplar y retirar el controlador ya instalado. El controlador
ya instalado estará sujeto a la abertura de la tolva mediante seis enganches a
presión: tres en la parte superior y tres en la parte inferior. Meta la mano en la
tolva desde la base y presione los tres enganches que hay en la zona inferior del
controlador para que se suelte esta parte. Con la otra mano y con cuidado sostenga
bien el controlador desde abajo e inclínelo ligeramente hacia arriba para soltar los
tres enganches de la parte superior y luego tire del controlador. Si los enganches
de la parte superior no ceden, utilice un destornillador plano para soltarlos. Cuando
11
