AVVISO SUL COPYRIGHT
Copyright 2021. Tutti i diritti riservati. Nessuna parte del
presente manuale può essere copiata, trasmessa, trascritta,
memorizzata in un sistema di recupero dati, in qualsiasi forma
o con qualsiasi mezzo senza espressa autorizzazione scritta di
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
sales@pitboss-grills.com | service@pitboss-grills.com
www.pitboss-grills.com
Servizio clienti
Da lunedì a domenica, dalle 4 alle 20 PST (EN/FR/ES)
Numero verde: 1-877-303-3134, Fax: 1-877-303-3135

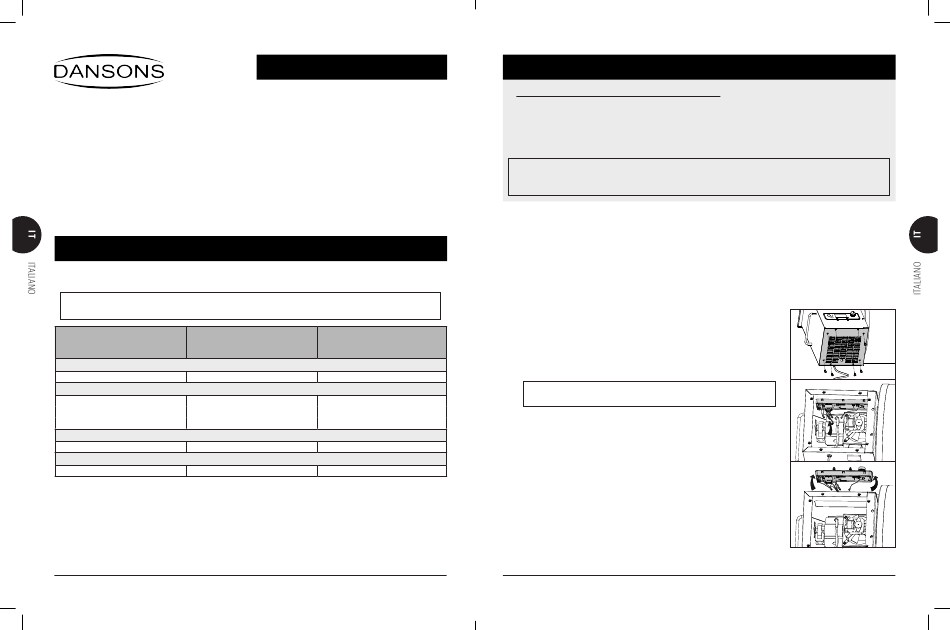

COMPATIBILITÀ DEL CONTROLLER
La scheda di controllo (controller) Pit Boss® è progettata per la compatibilità con una serie limitata di tramogge. Il primo passaggio
dell'installazione dovrebbe essere esaminare la confezione del nuovo controller e assicurarsi che sia compatibile con la griglia.
AVVERTENZA: non ingrandire l'attuale apertura del controller sull'unità per adattarla a un controller non
compatibile. Ogni tramoggia è progettata per un controller di dimensioni specifiche.
80034 80035
LEGACY H3 LEGACY H4
230VAC 230VAC
COMPATIBILITÀ DELL'UNITÀ
PB550G PB850G
PB1230G PB1150G
LINGUA DEL CONTROLLER
INGLESE INGLESE
CARATTERISTICHE VISIVE DEL CONTROLLORE
ORIZZONTALE, RETTANGOLARE ORIZZONTALE, RETTANGOLARE
18
SOMMARIO
Compatibilità del controller .........................................18

Istruzioni per l'installazione

Ambiente di installazione .........................................................19
Rimozione del controller esistente ........................................19
Installazione del nuovo controller .........................................20
Connessione all'applicazione Smoke It® ...............................21
80053
LEGACY T3
TENSIONE
230VAC
PB340TGW1
PB700FBW2
PB1000XLW1
INGLESE
ORIZZONTALE, TRAPEZOIDALE
ISTRUZIONI PER L'INSTALLAZIONE
IMPORTANTI AVVERTENZE DI SICUREZZA PER L'INSTALLATORE:
• Leggere attentamente le presenti istruzioni per l'installazione prima di installare il nuovo controller. La mancata
osservanza di queste precauzioni di sicurezza può provocare incendi, lesioni personali o scosse elettriche.
• Rispettare tutte le normative e le ordinanze relative alle apparecchiature elettriche. Conservare queste istruzioni
con il manuale dell'utente per riferimento futuro.
• La griglia dev'essere collegata alla messa a terra in conformità alle procedure e specifiche CE (Conformité Européenne).
AVVERTENZA: scollegare sempre il cavo elettrico prima di aprire la griglia per qualsiasi ispezione, pulizia,
manutenzione o intervento di manutenzione. Assicurarsi che la griglia si sia raffrossodata completamente per
evitare incidenti.
AMBIENTE DI INSTALLAZIONE
Come accade alla maggior parte dei materiali, i componenti in plastica e di cablaggio possono diventare più fragili alle basse
temperature (10 °C/50 °F e temperature inferiori). Pertanto, è necessario prendere ulteriori precauzioni quando si sostituiscono
parti dell'unità. I fili e la plastica possono essere difficili da muovere quando sono frossodi. Si consiglia vivamente di portare la
griglia in un'area riscaldata o semi-riscaldata per alcune ore prima di installare il nuovo controller. In condizioni meteo molto
frossode, è possibile che i componenti elettrici all'interno della tramoggia siano congelati insieme, soprattutto se la griglia è stata
conservata all'esterno. Allo stesso modo, anche il nuovo controller dovrebbe avere il tempo di "riscaldarsi" per avere maggiore
flessibilità e facilità di installazione.
RIMOZIONE DEL CONTROLLER ESISTENTE
Strumenti necessari: cacciavite a croce, cacciavite piatto, pinza tagliafili.
1. Scollegare l'unità dall'alimentazione.
2. Individuare pannello di accesso alla tramoggia nella parte inferiore della tramoggia.
Utilizzando un cacciavite a croce, rimuovere le 4-8 viti lungo i bordi del pannello di
accesso alla tramoggia. Metterlo da parte.
IMPORTANTE: fare particolare attenzione a non spanare le viti del
pannello di accesso alla tramoggia durante la rimozione.
3. Dal basso, individuare i connettori tra i fili colorati. Chiudere le fascette con pinze
tagliafili, se necessario, per esporre i fili più chiaramente. Scollegare i quattro
connettori BIANCHI e un connettore NERO. In questo modo i fili del controller
esistente vengono scollegati dalla griglia. Lasciare pendere liberamente il filo
scollegato.
4. Successivamente, prepararsi a sganciare e rimuovere il controller esistente. Il
controller esistente è tenuto nell'apertura della tramoggia da sei fermi a pressione:
tre lungo la parte superiore e tre lungo quella inferiore. Infilare la mano nella
tramoggia, dal basso, e premere le tre clip lungo la parte inferiore del controller
per rilasciare il fondo. Con l'altra mano, afferrare con attenzione la parte inferiore
del controller e inclinarlo lentamente verso l'alto per rilasciare i tre fermi lungo la
parte superiore, quindi estrarlo. Se i tre fermi superiori sono stretti, utilizzare un
cacciavite piatto per agevolare il rilascio. Una volta rilasciati tutti i sei fermi, tirare
con cautela il controller esistente fuori dalla tramoggia per rimuoverlo.
