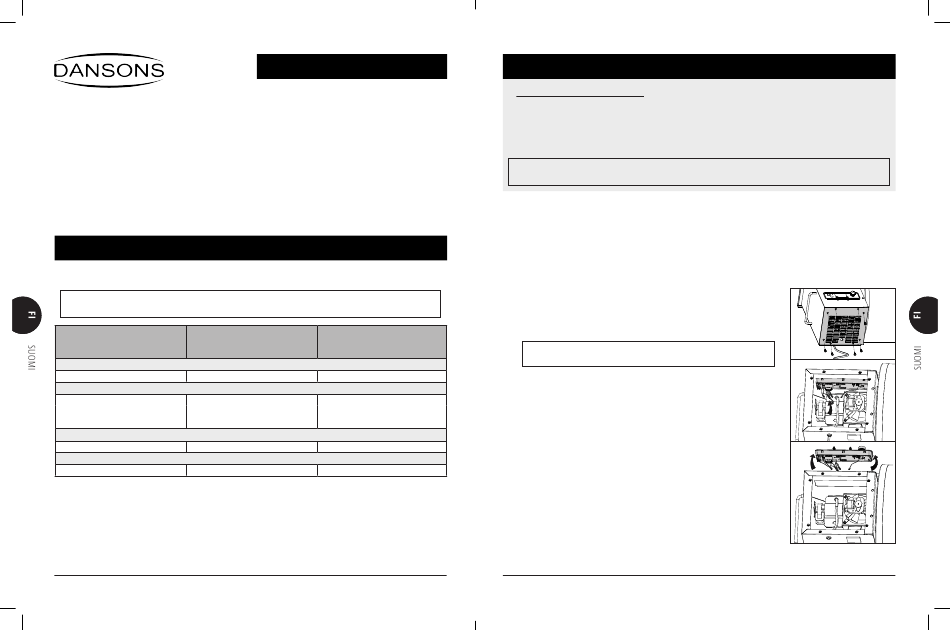

TEKIJÄNOIKEUKSIA KOSKEVA HUOMAUTUS
Tekijänoikeus 2021. Kaikki oikeudet pidätetään. Tämän ohjekirjan
mitään osaa ei saa kopioida, välittää eteenpäin, litteroida tai
tallentaa hakujärjestelmään missään muodossa tai millään tavoin
ilman nimenomaista kirjallista lupaa, jonka on myöntänyt
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
sales@pitboss-grills.com | service@pitboss-grills.com
www.pitboss-grills.com
Asiakaspalvelu
maanantaista sunnuntaihin klo 4.00–20.00 PST (EN/FR/ES)
Maksuton Yhdysvaltain alueella: +1-877-303-3134 | Faksi:
+1-877-303-3135
SÄÄTIMEN YHTEENSOPIVUUS
Pit Boss® -ohjauspaneeli tai -säädin on yhteensopiva vain joidenkin pellettisäiliöiden kanssa. Ennen asennusta on syytä
varmistaa, että uusi säädin on yhteensopiva grillisi kanssa.
VAROITUS: Älä yritä asentaa yhteensopimatonta säädintä laajentamalla laitteessa olevaa entisen säätimen
aukkoa. Kukin pellettisäiliö on tarkoitettu tietyn kokoiselle säätimelle.
80034 80035
LEGACY H3 LEGACY H4
230VAC 230VAC
LAITTEEN YHTEENSOPIVUUS
PB550G PB850G
PB1230G PB1150G
SÄÄTIMEN KIELI
ENGLANTI ENGLANTI
OHJAIMEN VISUAALISET OMINAISUUDET
VAAKASUORA, SUORAKULMAINEN VAAKASUORA, SUORAKULMAINEN
26
SISÄLLYSLUETTELO
Säätimen yhteensopivuus ........................................... 26
Asennusohjeet
Asennusympäristö .................................................................... 27
Entisen säätimen poisto .......................................................... 27
Uuden säätimen asennus ........................................................28
Smoke It® -sovellukseen yhdistäminen ...............................29
80053
LEGACY T3
JÄNNITE
230VAC
PB340TGW1
PB700FBW2
PB1000XLW1
ENGLANTI
VAAKASUORA, PUOLISUUNNIKKAAN
ASENNUSOHJEET
TÄRKEITÄ TURVALLISUUSILMOITUKSIA:
• Lue nämä asennusohjeet kokonaan ennen uuden säätimen asennusta. Näiden varoitusten ja ohjeiden noudattamatta
jättäminen saattaa johtaa tulipaloon, henkilövahinkoihin tai sähköiskuun.
• Noudata kaikki sähkölaitteisiin liittyviä asetuksia ja määräyksiä. Säilytä nämä ohjeet omistajan oppaan mukana
mahdollista tulevaa tarvetta varten.
• Grilli on maadoitettava sähköisesti Conformité Européennen (CE) menettelyjen ja eritelmien mukaisesti.
VAROITUS: Irrota aina sähköjohto ennen kuin avaat grillin tarkistusta, puhdistusta tai ylläpito- ja
huoltotoimenpiteitä varten. Varmista, että grilli on täysin jäähtynyt.
ASENNUSYMPÄRISTÖ
Useimpien materiaalien tavoin muoviosat ja johdot voivat haurastua kylmässä lämpötilassa (10 ºC tai kylmempi). Siksi laitteen
osien vaihdossa tulee noudattaa erityistä varovaisuutta. Johtoja ja muoviosia voi olla vaikeaa liikuttaa kylminä. On suositeltavaa
tuoda grilli lämmitettyyn tilaan muutamaksi tunniksi ennen uuden säätimen asennusta. Erittäin kylmissä lämpötiloissa
pellettisäiliön sähköosat voivat jäätyä kiinni toisiinsa, etenkin jos grilliä säilytetään ulkona. Lisäksi uudelle säätimelle tulee antaa
aikaa "lämmittelyyn", mikä tekee asennuksesta joustavampaa ja helpompaa.
ENTISEN SÄÄTIMEN POISTO
Tarvittavat työkalut: ristipää- ja talttapääruuvimeisseli, sivuleikkurit.
1. Irrota laite virtalähteestä.
2. Etsi pellettisäiliön käyttöpaneeli pellettisäiliön pohjasta. Irrota 4–8 ruuvia
pellettisäiliön käyttöpaneelin reunoilta ristipääruuvimeisselillä. Aseta ne talteen.
TÄRKEÄÄ: Ole varovainen, jotta pellettisäiliön käyttöpaneelin ruuvien
kierteet eivät mene pilalle irrotettaessa.
3. Paikanna liittimet alapuolelta värillisten johtojen joukosta. Katkaise tarvittaessa
nippusiteet sivuleikkureilla, jotta johdot erottuvat paremmin. Irrota neljä
VALKOISTA liitintä ja YKSI musta liitin. Tällä tavoin entisen säätimen johdot irtoavat
grillistä. Anna irrotetun johdon roikkua vapaasti.
4. Seuraavaksi irrotetaan ja poistetaan entinen säädin. Entinen säädin on kiinnitetty
pellettisäiliön aukkoon kuudella pikakiinnittimellä: kolme yläosassa ja kolme
alaosassa. Vie kätesi pellettisäiliöön pohjapuolelta ja vapauta alaosa painamalla
säätimen pohjassa olevaa kolmea kiinnitintä. Ota toisella kädellä varovasti kiinni
säätimen pohjasta ja käännä sitä hitaasti ylöspäin, jotta sen päällä olevat kolme
kiinnitintä vapautuvat, ja vedä se ulos. Jos yläosan kiinnittimet ovat tiukasti kiinni,
käytä niiden irrottamiseen talttapääruuvimeisseliä. Kun kaikki kuusi kiinnitintä on
irrotettu, irrota entinen säädin vetämällä se varovasti ulos pellettisäiliöstä.
5. Vaihda säädin suorittamalla seuraavat vaiheet tai suojaa pellettisäiliö peittämällä
se.
27
