5. Andare ai passaggi successivi per sostituire il controller o coprire la tramoggia per
ridurre al minimo l'esposizione agli agenti esterni.

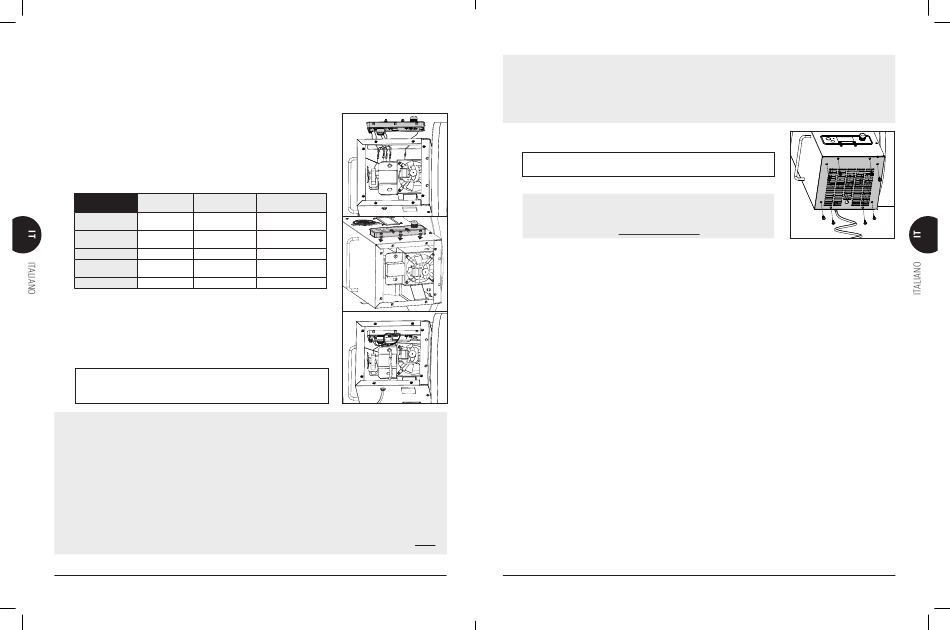

INSTALLAZIONE DEL NUOVO CONTROLLER
Strumenti necessari: cacciavite a croce, fascetta.
1. Rimuovere il nuovo controller dall'imballaggio.
2. Prendere i quattro connettori BIANCHI e il connettore NERO scollegati e penzolanti
dalla parte inferiore della tramoggia e infilarli nella tramoggia, facendoli uscire
dall'apertura nella parte anteriore del controller.
3. Preparare il nuovo controller per il cablaggio. Tenendo il nuovo controller davanti
all'apertura, abbinare e collegare correttamente tutti i connettori. Assicurarsi che i
relativi fili siano ben collegati.
FILO DELLA
CONNETTORE TRAMOGGIA
CAVO DI BIANCO NERO/BIANCO
ALIMENTAZIONE
DISPOSITIVO DI BIANCO BIANCO/BIANCO
ACCENSIONE
BIANCO ROSSO/ROSSO
MOTORINO COCLEA
VENTOLA DI BIANCO GIALLO/GIALLO
COMBUSTIONE
SONDA GRIGLIA NERO NERO
4. Successivamente, inclinando con cautela il bordo superiore in avanti, inserire il bordo
inferiore del controller nell'apertura della tramoggia. Quando i tre fermi inferiori
sono tutti in posizione, inclinare il bordo superiore del controller nella tramoggia per
bloccare i tre fermi superiori. Il controller dovrebbe essere saldamente in posizione.
Nella parte anteriore della tramoggia non devono essere presenti cavi esposti.
5. Afferrare i cavi attraverso il fondo della tramoggia e piegarli all'interno, dietro il
controller.
IMPORTANTE: fare attenzione al motorino della coclea e la ventola
di combustione. Assicurarsi che nessuno dei fili sia vicino a questi
componenti. Utilizzare una fascetta per legare i fili.
FUNZIONAMENTO DI PROVA DEL NUOVO CONTROLLER
Ciascuna delle funzioni del controller è stata controllata in fabbrica prima della spedizione. Tuttavia, è
consigliabile verificare ancora una volta il funzionamento del nuovo controller. Attenersi alle istruzioni riportate
di seguito per verificare il corretto funzionamento del nuovo controller.
i. Collegare il cavo di alimentazione a una fonte di alimentazione dotata di messa a terra. Aprire il coperchio del
cilindro principale. Controllare il bruciatore per accertarsi che non vi siano ostacoli a un'accensione corretta.
Aprire il coperchio della tramoggia. Assicurarsi che non vi siano corpi estranei nella tramoggia o nel sistema di
alimentazione della coclea. Riempire la tramoggia con pellet secco per barbecue, al 100% di legno naturale.
ii. Ruotare la manopola di regolazione della temperatura fino a una posizione di bassa temperatura. Premere il
pulsante di alimentazione per accendere l'unità. In questo modo si attiva il ciclo di avvio. Il sistema di alimentazione
della coclea inizia a girare, il dispositivo di accensione inizia ad accendersi e la ventola fornisce aria al bruciatore. La
griglia inizia a produrre fumo durante il ciclo di avvio. In questa fase il coperchio del cilindro deve rimanere aperto.
20
FILO DEL
CONTROLLER
NERO/BIANCO
VIOLA/BIANCO
ROSSO/BIANCO
GIALLO/BIANCO
BIANCO
Per essere certi che il ciclo di avvio sia iniziato correttamente, controllare se si avverte un fruscio simile a quello di
una torcia e notare se viene prodotto un po' di calore.
iii. Al termine dei necessari controlli operativi, con il coperchio del cilindro principale ancora chiuso, tenere premuto
il pulsante di alimentazione per tre secondi per spegnere l'unità. La griglia inizia il ciclo di raffreddamento
automatico. Il sistema della coclea interrompe l'alimentazione di combustibile, la fiamma si spegne e la ventola
continua a girare fino al completamento del ciclo.
6. Dopo la prova, riposizionare il pannello di accesso alla tramoggia nella parte
inferiore della tramoggia. Chiudere con le 4-8 viti.
IMPORTANTE: fare particolare attenzione a non spanare le viti del
pannello di accesso alla tramoggia durante la chiusura.
7. La griglia è ora pronta per l'uso.
NOTA: fare riferimento al manuale dell'utente della griglia per
istruzioni complete sul funzionamento, la cura e la manutenzione e
per suggerimenti e informazioni sulla risoluzione dei problemi. Se
necessario, visitare il sito www.pitboss-grills.com .
CONNESSIONE ALL'APPLICAZIONE SMOKE IT®
L'icona Smoke iT® indica la connettività al Wi-Fi. Durante la ricerca di una connessione tramite Wi-Fi o Bluetooth®, l'icona Smoke
iT® lampeggia. Una volta stabilita una connessione Wi-Fi, l'icona Smoke iT® rimane accesa fissa. Con la connessione attivata è
possibile ricevere aggiornamenti in tempo reale sulla temperatura effettiva e quella impostata della griglia, sul tempo di cottura
e sulle temperature della sonda carni.
Seguire queste istruzioni relative alla connessione della griglia all'app Smoke iT® con un dispositivo Android™ o iOS®. L'app
consente di controllare e monitorare le impostazioni della griglia e le temperature della sonda carni dal dispositivo mobile. La
connettività mobile dell'app Smoke iT® offre numerosi vantaggi.
1. Scaricare l'app Smoke iT®. Aprire l'app e consentire l'abilitazione del Bluetooth® per la configurazione. I nuovi utenti devono
creare un account e seguire le istruzioni per accedere.
2. Entro la portata del Bluetooth® (9 m/30 piedi), l'app Smoke iT® rileva automaticamente la griglia. Selezionare il modello di
griglia. Se la griglia non viene visualizzata sullo schermo, assicurarsi che l'unità sia collegata a una fonte di alimentazione
e che sia accesa.
3. Assegnare un nome alla griglia (ad es. La mia griglia) nell'app e selezionare "Connect" (Connetti) nella parte inferiore dello
schermo. In questo modo il modello di griglia viene salvato nel menu dei dispositivi.
4. Dal menu dei dispositivi, fare clic sul modello di griglia per la connessione. Viene visualizzata la finestra della scheda di
controllo.
5. Fare clic sull'opzione delle impostazioni (ingranaggio) nell'angolo in alto a destra, inserire le credenziali Wi-Fi, quindi fare
clic sul segno di spunta nella parte inferiore dello schermo per connettersi. Ora le icone del Bluetooth e del Wi-Fi (nuvola)
sono entrambe visualizzate nel menu dei dispositivi, a indicare che la griglia è connessa.
Durante l'utilizzo dell'app, la schermata si illumina quando la griglia è attiva e connessa. Se la schermata dell'app o la
griglia si oscura nel menu dei dispositivi, controllare la connessione wireless o la fonte di alimentazione.
