suelte los seis enganches, tire con cuidado del controlador previamente instalado
de la tolva para extraerlo.
5. Continúe con los siguientes pasos para reemplazar el controlador o cubra la tolva
para protegerla lo máximo posible y no se ensucie.
INSTALACIÓN DEL NUEVO CONTROLADOR
Herramientas necesarias: destornillador de estrella y brida.
1. Saque el nuevo controlador del embalaje.
2. Introduzca los cuatros conectores BLANCOS y el conector NEGRO desconectados
de la base de la tolva (de modo que queden sueltos) en la tolva, pasándolos por la
abertura del controlador de la parte frontal.

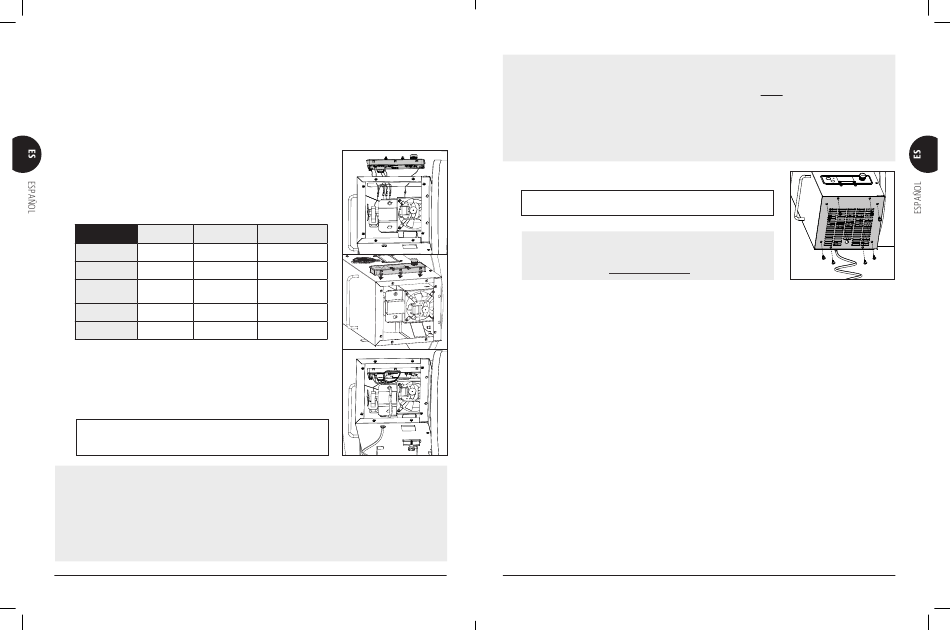

3. Ponga en posición el nuevo controlador para conectar los cables. Mientras sostiene
el nuevo controlador sobre la parte de fuera de la abertura, conecte todos los
conectores donde corresponda. Asegúrese de que los cables de cada conector
quedan bien conectados.
CABLE DE LA
CONECTOR TOLVA
CABLE DE BLANCO NEGRO/BLANCO
ALIMENTACIÓN
SISTEMA DE BLANCO BLANCO/BLANCO
IGNICIÓN
MOTOR DEL BLANCO ROJO/ROJO
ALIMENTADOR DE
ESPIRAL
VENTILADOR DE BLANCO AMARILLO/AMARILLO
COMBUSTIÓN
SONDA DE LA NEGRO NEGRO
BARBACOA
4. Luego, mientras inclina el borde superior hacia delante, encaje el borde inferior del
controlador en la abertura de la tolva. Cuando los tres enganches de la parte inferior
estén en posición, mueva el borde de la parte superior del controlador hacia la tolva
hasta fijarlo a los tres enganches superiores. El controlador debería quedar bien
sujeto. No deje que los cables salgan por la parte delantera de la tolva.
5. Agarre los cables por la base de la tolva y dóblelos dentro colocándolos detrás del
controlador.
IMPORTANTE: Fíjese en el motor del alimentador de espiral y el
ventilador de combustión. Tenga cuidado de no acercar ninguno de los
cables a estos componentes. Use una brida para atar los cables.
PRUEBA DE FUNCIONAMIENTO DEL NUEVO CONTROLADOR
Todas las funciones del controlador se han revisado y comprobado en fábrica antes de su envío. Sin embargo, le
recomendamos que verifique por segunda vez el buen funcionamiento del nuevo controlador. Lea las siguientes
indicaciones para comprobar que el nuevo controlador funciona con normalidad.
i. Conecte el cable de alimentación a una toma de corriente con conexión a tierra. Abra la tapa del tambor principal.
Compruebe la cámara de ignición para asegurarse de que nada pueda obstruir un encendido correcto. Abra la tapa
de la tolva. Asegúrese de que no haya objetos extraños en la tolva ni en el sistema de alimentación de espiral.
Llene la tolva con pélets secos de madera noble natural para barbacoas.
12
CABLE DEL
CONTROLADOR
NEGRO/BLANCO
MORADO/BLANCO
ROJO/BLANCO
AMARILLO/BLANCO
BLANCO
ii. Gire el dial de control de temperatura hasta la posición de temperatura baja. Pulse el botón de encendido para
encender la unidad. Se activará el ciclo de arranque. El alimentador de espiral comenzará a girar, el sistema de
ignición comenzará a brillar y el ventilador enviará aire a la cámara de ignición. La barbacoa empezará a generar
humo durante el ciclo de arranque. La tapa del tambor debe permanecer abierta durante el ciclo de arranque. Para
confirmar que el ciclo de arranque ha comenzado correctamente, debería oírse un ruido similar al de una antorcha
y observarse la presencia de calor.
iii. Después de realizar todas las comprobaciones, con la tapa del tambor principal cerrada, mantenga pulsado el
botón de encendido durante tres segundos para apagar la unidad. La barbacoa comenzará su ciclo de enfriamiento
automático. El alimentador de espiral dejará de alimentar combustible, la llama se extinguirá y el ventilador
seguirá funcionando hasta que finalice el ciclo.
6. Después de las operaciones de verificación, vuelva a instalar el panel de acceso a la
tolva en la parte inferior de esta. Fíjelo con los 4-8 tornillos.
IMPORTANTE: Tenga especial cuidado en no dañar los tornillos del
panel de acceso a la tolva al apretarlos.
7. La barbacoa ya estará lista para darle un funcionamiento normal.
NOTA: Consulte el manual del propietario de su barbacoa para ver
todas las instrucciones de funcionamiento, indicaciones de cuidado y
mantenimiento, recomendaciones y soluciones a problemas. Si sigue
teniendo dudas, visite www.pitboss-grills.com .
CONEXIÓN CON LA APLICACIÓN SMOKE IT®
El icono de Smoke iT® indica que hay una conexión wifi disponible. Cuando busque una conexión por wifi o Bluetooth®, el icono
de Smoke iT® parpadeará. Una vez que la conexión wifi se haya establecido, el icono de Smoke iT® se quedará encendido. Cuando
esté conectado, podrá recibir información en tiempo real sobre la temperatura fijada y la real de la barbacoa, el tiempo de cocción
y las temperaturas de la sonda de carne.
Siga estas sencillas instrucciones sobre cómo conectar la barbacoa a la aplicación Smoke iT® mediante un dispositivo Android™ o
iOS®. La aplicación le permitirá llevar un control de las temperaturas de la barbacoa y la sonda de carne a través de su dispositivo
móvil. ¡Disfrute de las ventajas que le ofrece la conectividad móvil con Smoke IT®!
1. Descargue la aplicación Smoke iT®. Abra la aplicación y permita la activación de Bluetooth® para la configuración. Los
usuarios nuevos deben crear una cuenta y seguir las indicaciones para iniciar sesión.
2. Si está dentro del alcance de Bluetooth® (9 m), la aplicación Smoke iT® detectará la barbacoa automáticamente. Seleccione
el modelo de la barbacoa. Si no ve la barbacoa en la pantalla, asegúrese de que está conectada a una toma de corriente y
de que está encendida.
3. Asigne un nombre al modelo de la barbacoa (por ejemplo, My Smoker) en la aplicación y seleccione "Connect" (Conectar) en
la parte inferior de la pantalla. Así se guardará el modelo de la barbacoa en el menú de dispositivos.
4. En el menú de dispositivos, haga clic en el modelo de barbacoa para realizar la conexión. Tras esta acción, aparecerá la
pantalla del panel de control.
5. Elija la opción de ajustes (engranaje) situada en la esquina superior derecha, introduzca las credenciales de acceso a la red
wifi y, a continuación, pulse la marca de verificación de la parte inferior de la pantalla para establecer la conexión. Tras
esto, debería ver los iconos de Bluetooth y wifi (nube) en el menú de dispositivos, lo que indicará que la barbacoa está
conectada.
Mientras use la aplicación, la pantalla brillará cuando la barbacoa esté activada y conectada. Si la pantalla de la
aplicación o de la barbacoa se oscurece en el menú de dispositivos, compruebe la conexión inalámbrica o la fuente de
alimentación.
