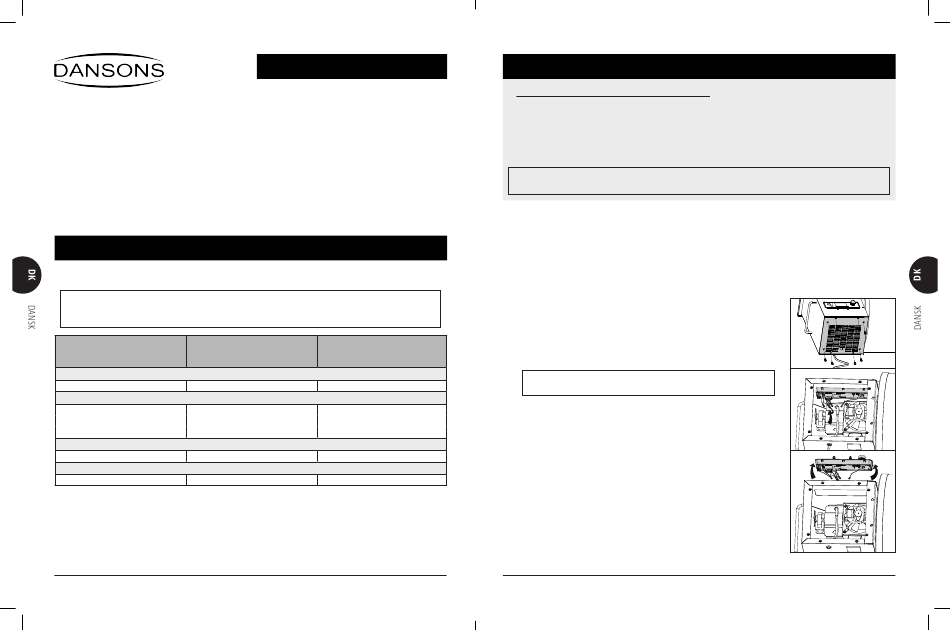

Pit Boss LEGACY H3 Montageanleitung Seite 12

BEMÆRKNING OM OPHAVSRET
Copyright 2021 Alle rettigheder forbeholdes. Ingen del af
denne vejledning må kopieres, overføres, transskriberes,
gemmes i et overførselssystem i nogen form eller på nogen
måde uden udtrykkelig skriftlig tilladelse fra
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
sales@pitboss-grills.com | service@pitboss-grills.com
www.pitboss-grills.com
Kundeservice
Mandag til Søndag kl. 04.00-20.00 PST (EN/FR/ES)
Gratis tlf.: +1-877-303-3134, fax: +1-877-303-3135
BETJENINGSENHEDENS KOMPATIBILITET
Pit Boss®-kontrolpanelet eller betjeningsenheden er designet til at passe til et begrænset udvalg af magasiner. Det første trin i
installationen er at sikre på din nye betjeningsenheds emballage, at den er kompatibel med din grill.
ADVARSEL: Forsøg ikke at gøre den nuværende udskæring eller åbning på din enhed større for at få en
inkompatibel betjeningsenhed til at passe. Hvert magasin er konstrueret specifikt til en betjeningsenhed af
en bestemt størrelse.
80034 80035
LEGACY H3 LEGACY H4
SPÆNDINGEN
230VAC 230VAC
ENHEDS KOMPATIBILITET
PB550G PB850G
PB1230G PB1150G
SPROG PÅ BETJENINGSENHED
ENGELSK ENGELSK
VISUELLE EGENSKABER VED CONTROLLER
VANDRET, REKTANGULÆRT VANDRET, REKTANGULÆRT
22
INDHOLDSFORTEGNELSE
Betjeningsenhedens kompatibilitet ...........................22
Installationsanvisninger
Installationsmiljø ....................................................................... 23
Fjernelse af den eksisterende betjeningsenhed ................ 23
Installation af den nye betjeningsenhed ............................ 24
Opret forbindelse til Smoke It®-appen ................................ 25
80053
LEGACY T3
230VAC
PB340TGW1
PB700FBW2
PB1000XLW1
ENGELSK
VANDRET, TRAPEZFORMET
INSTALLATIONSANVISNINGER
VIGTIGE SIKKERHEDSBEMÆRKNINGER TIL INSTALLATØREN:
• Læs alle instruktionerne i denne installationsvejledning, inden du installerer den nye betjeningsenhed. Manglende
overholdelse af disse sikkerhedsforanstaltninger kan resultere i brand, personskade eller elektrisk stød.
• Overhold alle gældende forskrifter og bekendtgørelser for elektriske apparater. Opbevar disse instruktioner
sammen med din Brugervejledning til fremtidig brug.
• Grillen skal være jordforbundet i overensstemmelse med procedurerne og specifikationerne fra Conformité
Européenne (CE).
ADVARSEL: Frakobl altid strømledningen, inden grillen åbnes i forbindelse med eftersyn, rengøring,
vedligeholdelse eller reparationer. Sørg for, at grillen er helt afkølet for at undgå personskade.
INSTALLATIONSMILJØ
Som for de fleste materialer kan plast- og ledningsdele blive mere skrøbelige i koldt vejr (10 °C og derunder). I så fald skal der
udvises særlig forsigtighed ved udskiftning af dele i enheden. Ledninger og plastdele kan være vanskelige at flytte, når de er
kolde. Det anbefales at placere grillen i et opvarmet eller halvopvarmet område i nogle få timer inden installation af den nye
betjeningsenhed. I meget koldt vejr er det muligt, at elektriske komponenter i magasinet kan været frosset sammen, især hvis
grillen har stået udenfor. Ligeledes skal den nye betjeningsenhed også have tid til at "varme op" og dermed blive mere bøjelig
og nemmere at installere.
FJERNELSE AF DEN EKSISTERENDE BETJENINGSENHED
Krævet værktøj: Stjerneskruetrækker, skruetrækker med lige kærv, elektrikertang.
1. Afbryd enheden fra strømkilden.
2. Find magasinets adgangspanel i bunden af magasinet. Brug en stjerneskruetrækker
til at fjerne de 4-8 skruer langs kanterne på magasinets adgangspanel. Læg dem
til side.
VIGTIGT: Vær særlig forsigtig med ikke at ødelægge skruerne til
magasinets adgangspanel, når du fjerner det.
3. Se nedefra og find stikkene mellem de farvede ledninger. Klip ledningsstripsene
over med elektrikertangen, hvis det er nødvendigt for at blotlægge ledningerne
yderligere. Frakobl de fire HVIDE ledere og en SORT leder. På denne måde afbrydes
ledningerne til den eksisterende betjeningsenhed på grillen. Lad den afbrudte
ledning hænge løst.
4. Gør dig klar til at klippe den eksisterende betjeningsenhed fri og fjerne den. Den
eksisterende betjeningsenhed holdes inde i magasinåbningen med seks klips: tre
langs toppen og tre langs bunden. Ræk hånden ind nedefra og ind i magasinet,
og tryk på de tre klips langs bunden af betjeningsenheden for at frigøre bunden.
Tag med den anden hånd forsigtigt fat om bunden af betjeningsenheden, og vip
den langsomt opad for at frigøre de tre klips langs toppen, og træk enheden ud.
Hvis de øverste klips er stramme, skal du bruge en flad skruetrækker til at frigøre
dem. Når alle seks klips er åbnet, skal du trække den eksisterende betjeningsenhed
forsigtigt ud af magasinet for at fjerne den.
5. Fortsæt til næste trin for at sætte en ny betjeningsenhed i, eller tildæk magasinet
for at minimere dets eksponering for vind og vejr.
23
