Instandhaltung
3. Dichtring (1.1) in das Ventilgehäuse ein-
legen und das komplette Oberteil in das
Gehäuse einsetzen.
4. Flansch (5.2) ausrichten und mit Muttern
(1.1) fest verschrauben. Anzugsmomente
beachten, vgl. Abschnitt „Werkzeuge
und Anzugsmomente" im „Anhang".
5. Überwurfmutter (5.1) festziehen. An-
zugsmoment beachten, vgl. Abschnitt
„Werkzeuge und Anzugsmomente" im
„Anhang".
6. Bei DN 15 bis 50 Kupplungs- und Kon-
termutter (6.1 und 6.2) am Kegelstan-
genende aufschrauben. Dabei so aus-
richten, dass bei geschlossenem Ventil
das Maß 50 mm von Oberkante Balgteil
(5) bis Oberkante Kupplungsmutter (6.1)
eingehalten wird.

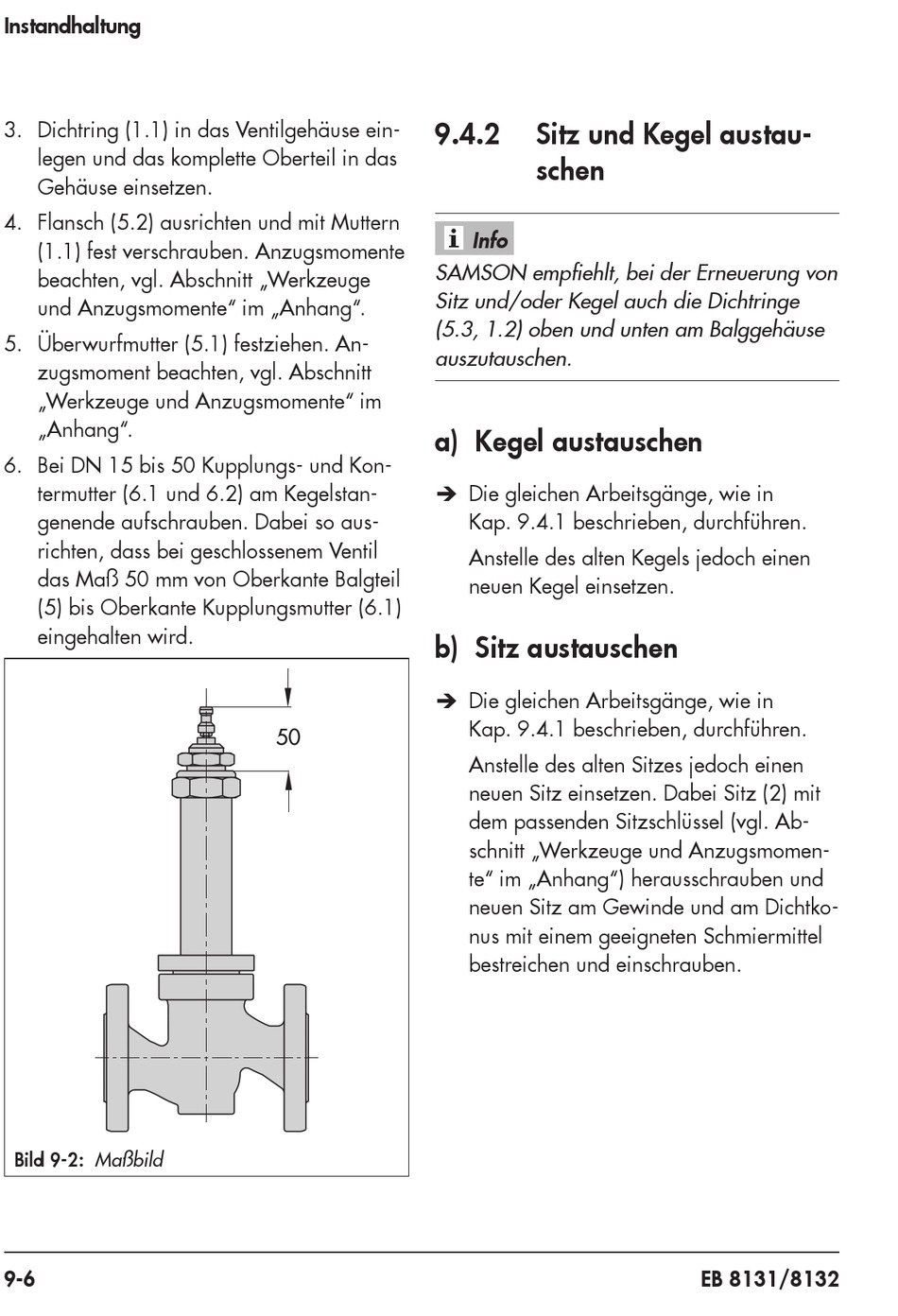

Bild 9-2: Maßbild
9-6
9.4.2
SAMSON empfiehlt, bei der Erneuerung von
Sitz und/oder Kegel auch die Dichtringe
(5.3, 1.2) oben und unten am Balggehäuse
auszutauschen.
a) Kegel austauschen
Î Die gleichen Arbeitsgänge, wie in
b) Sitz austauschen
Î Die gleichen Arbeitsgänge, wie in
50
Sitz und Kegel austau-
schen
Info
Kap. 9.4.1 beschrieben, durchführen.
Anstelle des alten Kegels jedoch einen
neuen Kegel einsetzen.
Kap. 9.4.1 beschrieben, durchführen.
Anstelle des alten Sitzes jedoch einen
neuen Sitz einsetzen. Dabei Sitz (2) mit
dem passenden Sitzschlüssel (vgl. Ab-
schnitt „Werkzeuge und Anzugsmomen-
te" im „Anhang") herausschrauben und
neuen Sitz am Gewinde und am Dichtko-
nus mit einem geeigneten Schmiermittel
bestreichen und einschrauben.
EB 8131/8132
