Samson 3531 Einbau- Und Bedienungsanleitung Seite 42

Instandhaltung
8.1
8.2
7
4
4.1
4.2
4.3
5.1
6
1.1
1.2
1
2.1
3.1
AB
3.2
2.2
12.1
12.2
12

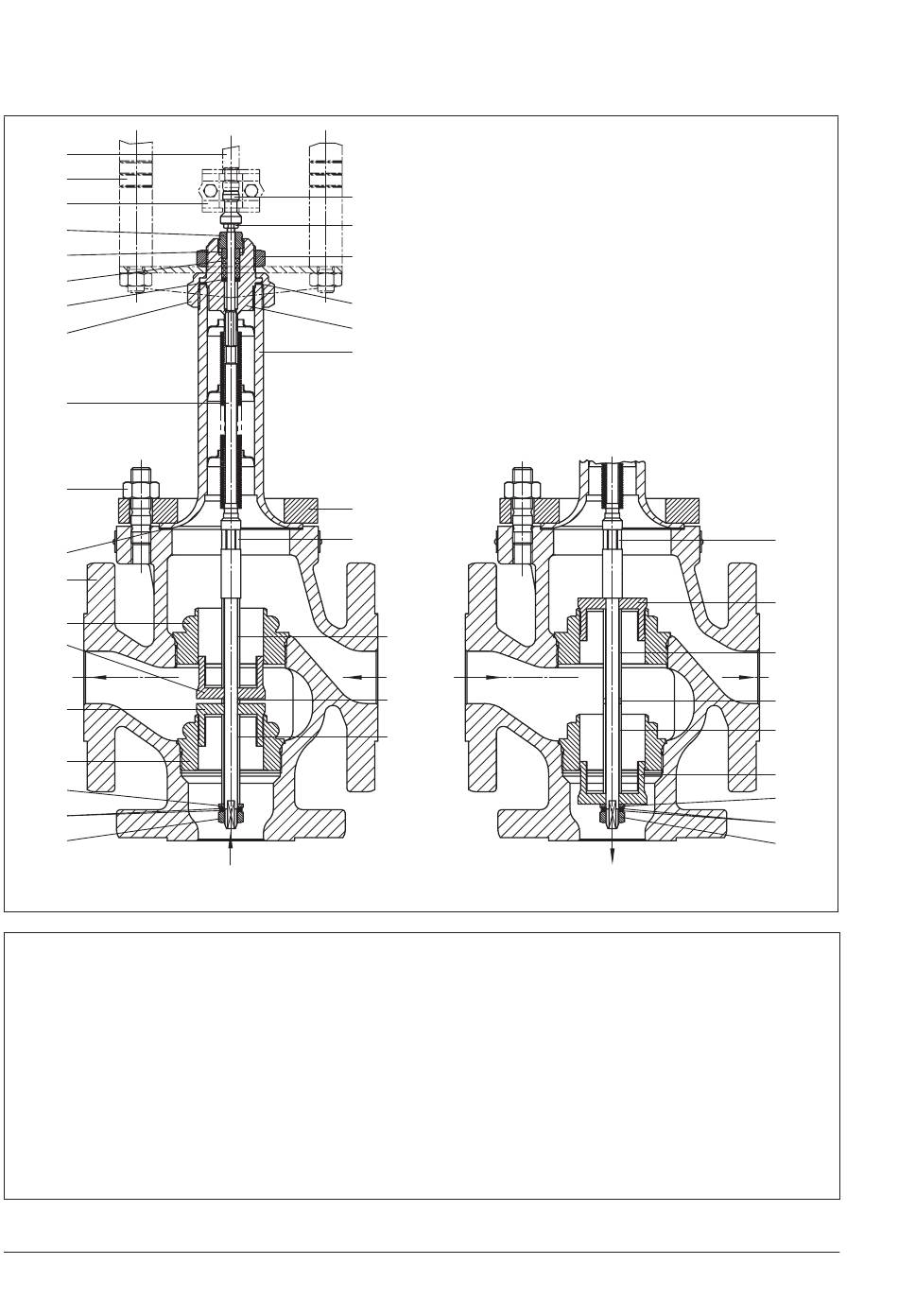

Bild 9-1: Schnittbild DN 32 bis 50, Kegelanordnung links als Mischventil, rechts als Verteilventil
1 Ventilgehäuse
1.1 Muttern
1.2 Dichtring
2.1 Sitz oben
2.2 Sitz unten
3.1 Kegel oben
3.2 Kegel unten
4 Gewindebuchse
4.1 Buchse
Packung, ab DN 65
4.2
federbelastet
9-4
6.1
6.2
9
5.3
5
5.2
5.4
X
10.1
A
10.2
10.3
B
4.3 Scheibe
Balgteil mit Kegel-
5
stange
5.1 Überwurfmutter
5.2 Balggehäuse
5.3 Dichtring
5.4 Flansch
6 Kegelstange
6.1 Kupplungsmutter
6.2 Kontermutter
7 Kupplung
AB
8.1
8.2
9
10.1
10.2
10.3
12
12.1
12.2
X
X
3.1
10.1
A
10.2
10.3
3.2
12.1
12.2
12
B
Antriebsstange
Säulenjoch
Mutter
Hülse
Hülse (kurz)
Hülse
Mutter
Scheibe
Sicherungsscheiben
Ansatz Maulschlüssel
EB 8131/8132
