Fernbedienung - Window Master Wcc 106Bt Installationsanleitung

DIP- Beschreibung
Schalter auf dem
MotorController
8 ML 2, motors run
independently

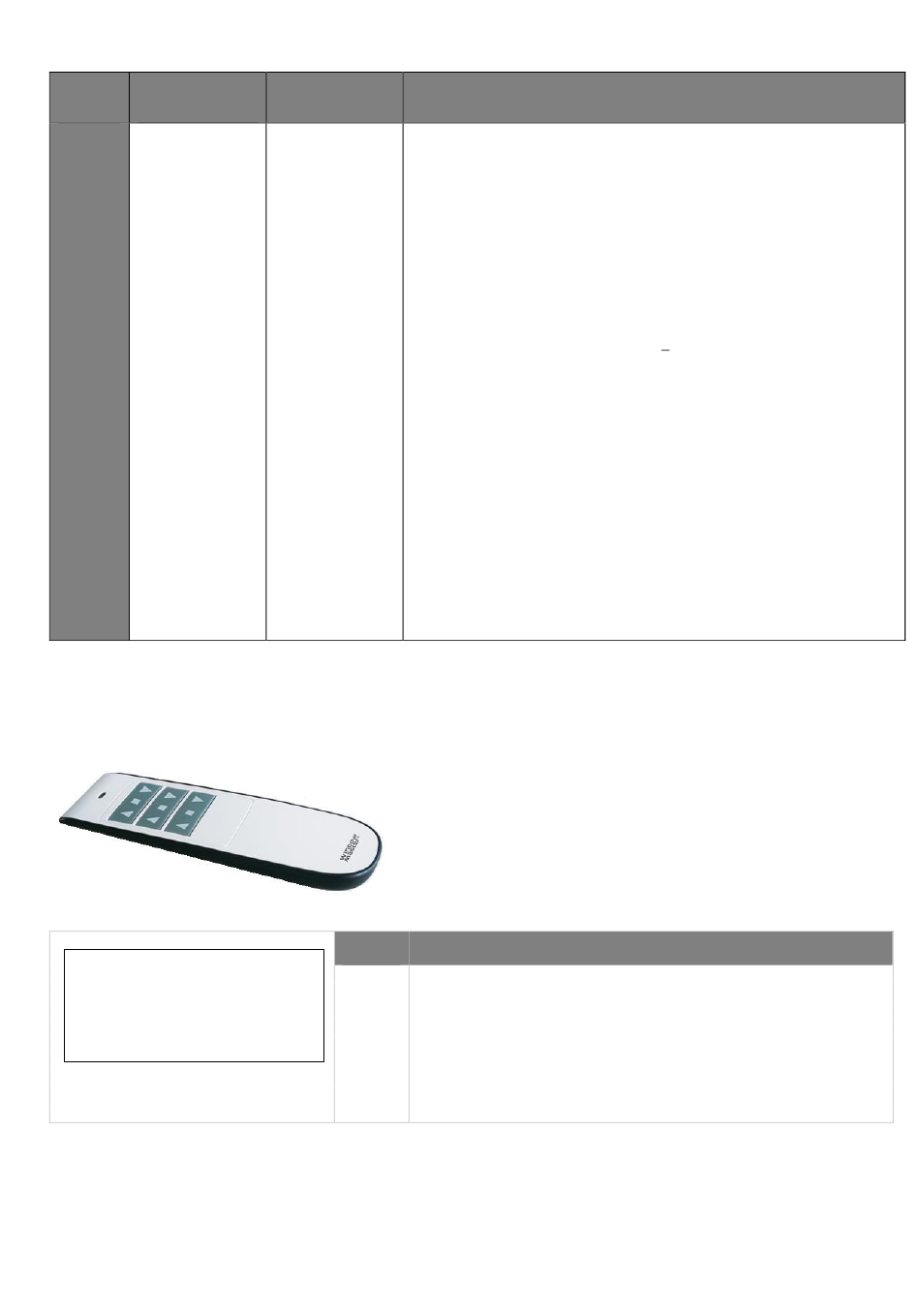

Fernbedienung

11
Der WCC 106BT wird mit einer Fernbedienung zur Steuerung (Öffnen und Schliessen) der Fensterantriebe geliefert.
Die Fernbedienung hat eine Reichweite von bis zu 50m im Aussenbereich und 10m in Gebäuden.
Physikalische Barrieren wie Wände, Schränke usw. reduzieren die Reichweite.
Knöpf- und Tastenfunktion auf der Fernbedienung
#1 #2
#4 #5
#7 #8
Knopf- und
Tastenfunktionsübersicht
Ein kurzes blinken der grünen LED der Fernbedienung zeigt an, dass der Befehl von der Fernbedienung an den MotorController
gesendet und vom MotorController empfangen wurde.
Ein kurzes blinken der roten LED der Fernbedienung zeigt an, dass der Befehl von der Fernbedienung an den MotorController
gesendet, aber nicht vom MotorController empfangen wurde.
Beschreibung
Motorlinie 2, ON: Die Antriebe der Motorlinie 2 werden einzeln über die Eingänge X2,
Motoren fahren X3, X4 und X5 angesteuert.
unabhängig Bis zu 4 Antriebe können an die Motorlinie 2 angeschlossen werden und
alle Antriebe müssen vom Typ Singel /-1 Antriebe sein.
Die Seriennummer des Antriebs bestimmt, welcher Eingang welcher
Antrieb steuert, die Seriennummer wird automatisch von der Firmware im
MotorController identifiziert.
X2 - steuert den Antrieb mit der höchsten Seriennummer
X3 - steuert den Antrieb mit der zweithöchsten Seriennummer
X4 - steuert den Antrieb mit der zweitniedrigsten Seriennummer
X5 - steuert den Antrieb mit der niedrigsten Seriennummer
Die Antriebe können durch Aktivierung der verschiedenen Eingänge
identifiziert werden. Die Seriennummern kann auch auf dem Produktetikett
auf dem Antrieb abgelesen werden.
Antriebe der Motorlinie 1 werden gemeinsam über den Eingang X10
angesteuert. An Motorlinie 1 können bis zu 4 Antriebe angeschlossen
werden. Alle Antriebe der Motorlinie 1 müssen vom gleichen Typ sein, inkl.
dem Teamsize und der Kettenlänge. Die Antriebe müssen entweder vom
Typ Single /-1 oder Quattro /-4 sein.
Alle angeschlossenen Antriebe auf beiden Motorlinien müssen MotorLink®
Antriebe, und der DIP-Schalter 5 muss auf ON gestellt sein.
Diese DIP-Schalter-Einstellung hat keinen Einfluss darauf, wie die Antriebe
auf den beiden MotorLinien über die Fernbedienung angesteuert werden.
OFF: 2 Motorgruppen mit je einer Motorlinie.
Die Fernbedienung hat 3 Knöpfe mit jeweils 3 Tasten (Funktionen) –
AUF, STOPP and ZU.
Tasten- Funktion
nummer
#3
#1 Auf
#6
#2 Stopp
#9
#3 Zu
#4 Auf
#5 Stopp
#6 Zu
#7 Auf
#8 Stopp
#9 Zu
DIP-Schalter Position
Antriebe Motorlinie #1 – öffnen
Antriebe Motorlinie #1 – stoppen
Antriebe Motorlinie #1 – schliessen
Antriebe Motorlinie #2 – öffnen
Antriebe Motorlinie #2 – stoppen
Antriebe Motorlinie #2 – schliessen
Alle Antriebe – öffnen
Alle Antriebe – stoppen
Alle Antriebe – schliessen
31
