Tilslutningsbeskrivelse

9
På WCC 106BT kan der
tilsluttes ±24V standardmotorer,
®
MotorLink motorer, komforttryk,
termostat o.lign samt regn-
/vindsensor.

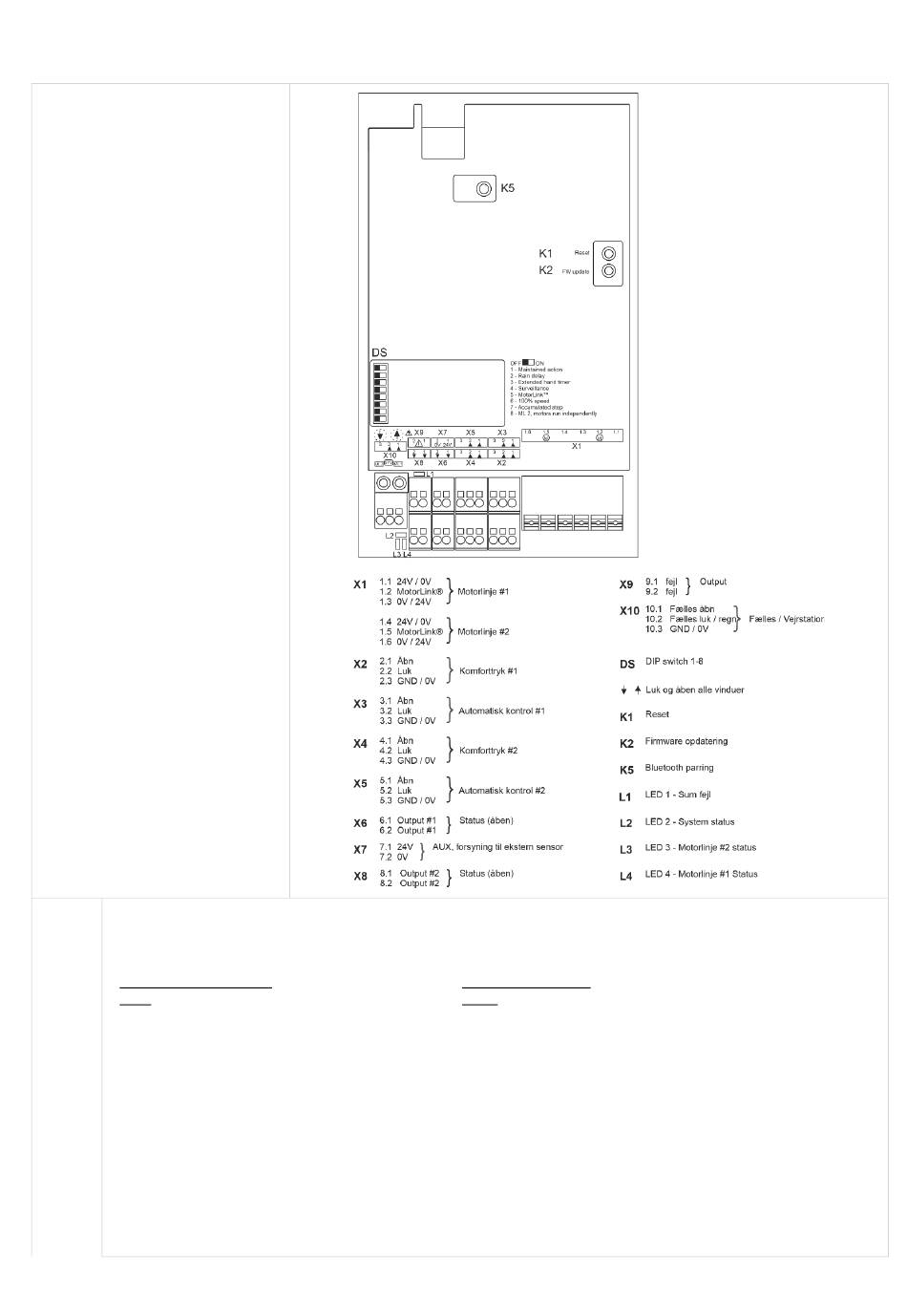

X1 WCC 106BT indeholder 2 motorlinjer hvortil der kan tilsluttes ±24V standardmotorer eller MotorLink
to motorlinjer skal køre med samme type motor, dvs enten ±24V standardmotorer eller MotorLink
det er MotorLink® motorer skal dette indstilles på DIP switch #5, se afsnittet om DIP switch for detaljer.
±24V standard motorer
Data:
1.1 24V / 0V
1.2
1.3 0V / 24V
1.4 24V / 0V
1.5
1.6 0V / 24V
Antallet af tilladte motorer på motorlinjen afhænger af motortypen. Det totale strømforbrug forbundet til
motorlinjen må ikke overstige 6A og det totale strømforbrug for begge montorlinjer på ikke overstige 6A. Foruden
motorerne kan der også tilsluttes låsemotorer type WMB 8xx. Låsemotorernes strømforbrug medregnes ikke i de
6A, da motorer og låsemotorer ikke kører samtidigt.
Alle motorer på samme motorlinie kører/bliver betjent samtidigt.
Alle motorer på en motorline skal være af samme type.
}
motorlinje #1
}
motorlinje #2
®
MotorLink Motorer
Data:
1.1 0V
1.2 Kommunikation
1.3 24V
1.4 0V
1.5 Kommunikation
1.6 24V
43
®
motorer. De
®
motorer, hvis
}
motorlinje #1
}
motorlinje #2
