Fjernbetjening - Window Master Wcc 106Bt Installationsanleitung

DIP Beskrivelse på
switch MotorControlleren
8 ML 2, motors run
independently

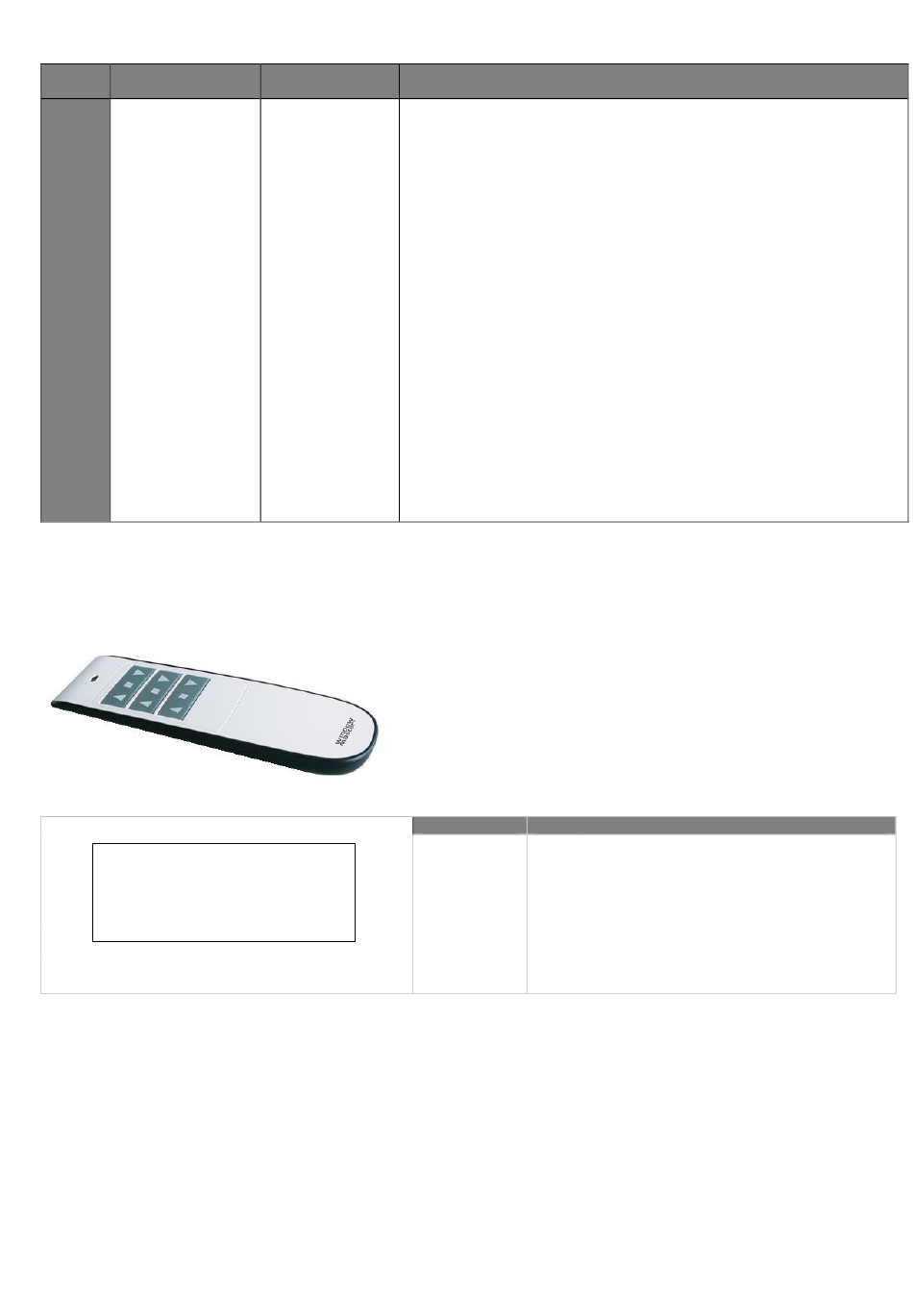

Fjernbetjening

11
WCC 106BT leveres med en fjernbetjening til styring (åbning og lukning) af vinduesmotorer der er tilsluttet MotorControlleren.
Fjernbetjeningen har en rækkevidde på op til 50m udenfor og 10m indenfor.
Fysiske barierer så som vægge, skabe mm. vil reducere rækkevidden.
Knap-/tastefunktioner på fjernbetjeningen
#1 #2
#4 #5
#7 #8
Knap-/tastefunktionsoversigt
Et kort blink på fjernbetjeningens grønne LED indikere at kommandoen fra fjernbetjeningen til MotorControlleren er blevet modtaget
af MotorControlleren. Et kort blink på fjernbetjeningens røde LED indikere at kommandoen fra fjernbetjeningen til MotorControlleren
ikke blev modtaget af MotorControlleren.
Beskrivelse
Motorlinje 2, ON: Motorer på motorlinje 2 styres individuelt via input på X2, X3, X4 og
motorer kører X5. Der kan tilsluttes op til 4 motorer på motorlinje 2 og samtlige motorer
uafhængigt skal være single / -1 motorer.
Motorens serienummer afgør hvilket input den styres af, firmwaren i
MotorControlleren identificere automatisk motorens serienummer.
X2 – styrer den motor med det højeste serienummer
X3 – styrer den motor med det næsthøjeste serienummer
X4 – styrer den motor med det næstlaveste serrienummer
X5 – styrer den motor med det laveste serienummer
Motoreren kan identificeres ved at aktivere de forskellige input.
Serienummeret kan også aflæses på motorens label.
Motorer på motorlinje 1 styres samlet via input på X10. Der kan tilsluttes op
til 4 motorer på motorlinje 1. Samtlige motorer skal være af samme type
inkl. teamsize og kædelængde. Motorerne skal være enten single /-1 eller
quattro/-4 motorer.
Alle tilsluttede motorerne på begge motorlinjer skal være MotorLink®
motorer og DIP switch #5 skal sættes til ON.
Denne DIP switch indstilling har ingen indflydelse på hvordan motorerne på
de to motorlinier styrers af fjernbetjeningen.
OFF: 2 Motorgrupper med hver deres motorlinje.
Fjernbetjeningen har 3 knapper, med hver 3 taster (funktioner) – ÅBN,
STOP og LUK.
Tastenummer
#3
#6
#9
DIP switch position
Funktion
#1 Åbn Motorer tilsluttet motorlinje #1 åbner
#2 Stop Motorer tilsluttet motorlinje #1 stopper
#3 Luk Motorer tilsluttet motorlinje #1 lukker
#4 Åbn Motorer tilsluttet motorlinje #2 åbner
#5 Stop Motorer tilsluttet motorlinje #2 stopper
#6 Luk Motorer tilsluttet motorlinje #2 lukker
#7 Åbn Alle motorer tilsluttet WCC 106BT åbner
#8 Stop Alle motorer tilsluttet WCC 106BT stopper
#9 Luk Alle motorer tilsluttet WCC 106BT lukker
48
