Window Master WCC 106BT Installationsanleitung Seite 46

AUX, forsyning til f.eks. vejrstation. Se "X10" for beskrivelse af tilslutning af regn- / vindsensor.
X7
Data:
7.1 24V
7.2 0V
Maximal 500 mA
X9 Solid state output, til vidergivelse af fejlsignal
Data:
9.1 Fejl – Åben kontakt = Fejl, lukket kontakt = OK
9.2 Fejl – Åben kontakt = Fejl, lukket kontakt = OK
Data
Maks. spænding: 30 Vp (peak)
Maks. strøm: 150 mA
Typisk On-modstand: 15Ω
Maks. On-modstand: 18 Ω
Maks. skiftehastighed: 2 ms
X10 Tilslutning af vind- / regnsensor af typen WLA 330 eller WLA 331.
Vind / regnsensor skal tilsluttes både på X10 og X7.
Data:
10.1 24V
10.2 Regn
10.3 GND / 0V
Med de fabriksindstillede værdier er input:
"Aktiv" hvis kontaktmodstanden er mindre end 5kΩ
"Inaktiv" hvis kontaktmodstanden er større end 8kΩ.
Ved værdier mellem 4 og 8kΩ vil resultatet afhænge af forsyningsspændingen.
Input har pull up ca. 1mA. (min. 0,9mA, maks. 1,1mA)

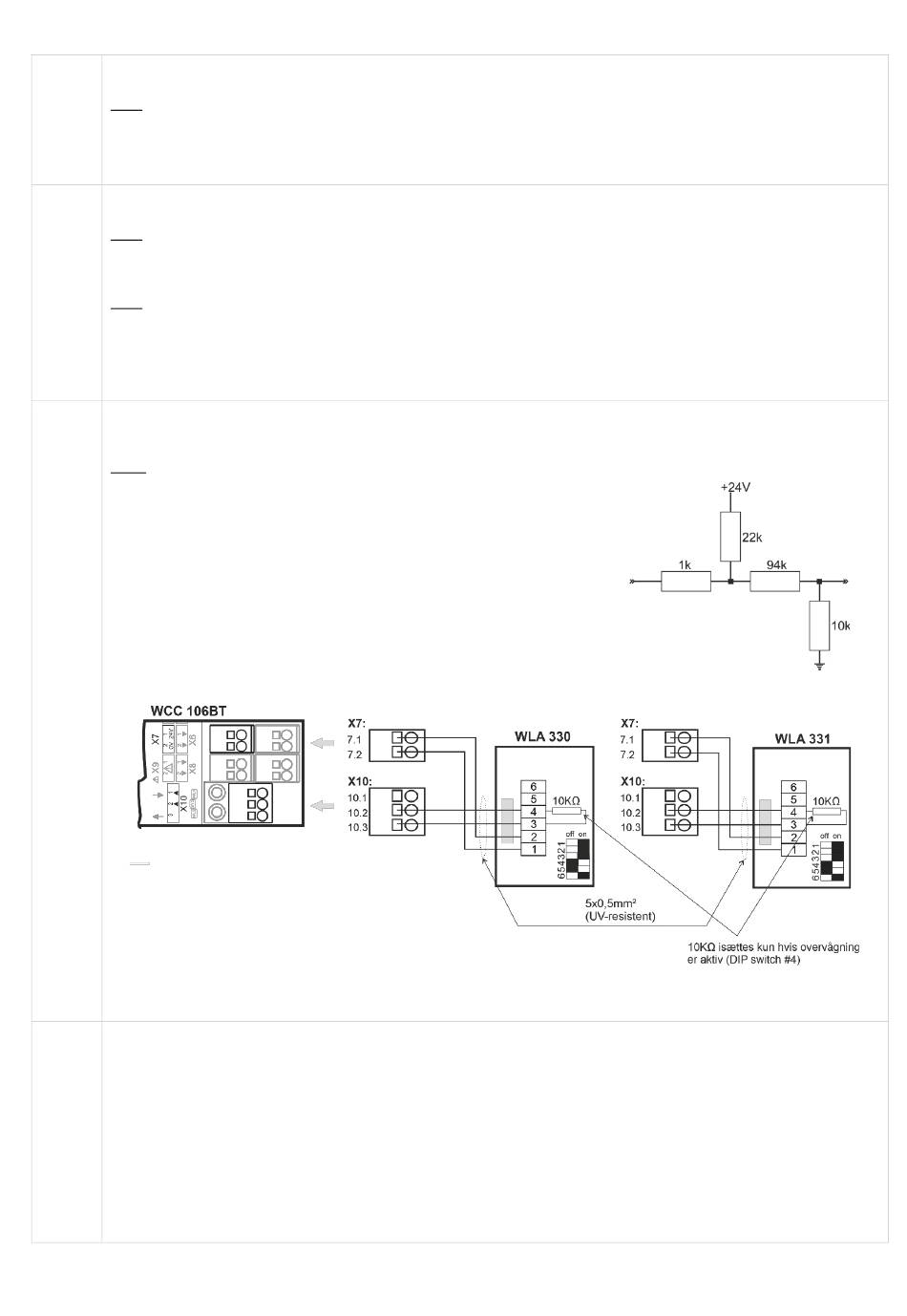

Tilslutning af Vind/regn og regnsensor
WLA 330 og WLA 331– sensorernes indstillinger sættes på sensoren.
DIP-switch 1-3 på WLA 330 skal indstilles mht. Vindhastighedstolerancer. Se vejledningen for WLA 330 for DIP-
switchindstillinger.
DS DIP switch blok med 8 DIP switches.
1 Selvhold
2 Regnforsinkelse
3 Forlænget håndbetjeningstid
4 Overvågning
5 MotorLink®
6 100% hastighed
7 Akkumuleret trin
8 MotorLinje 2, motorer kører uafhængigt
Fabriksindstilling = OFF
Se afsnit "DIP switch konfiguration" for ydereligere information
46
Input kredsløb (simplificeret)
