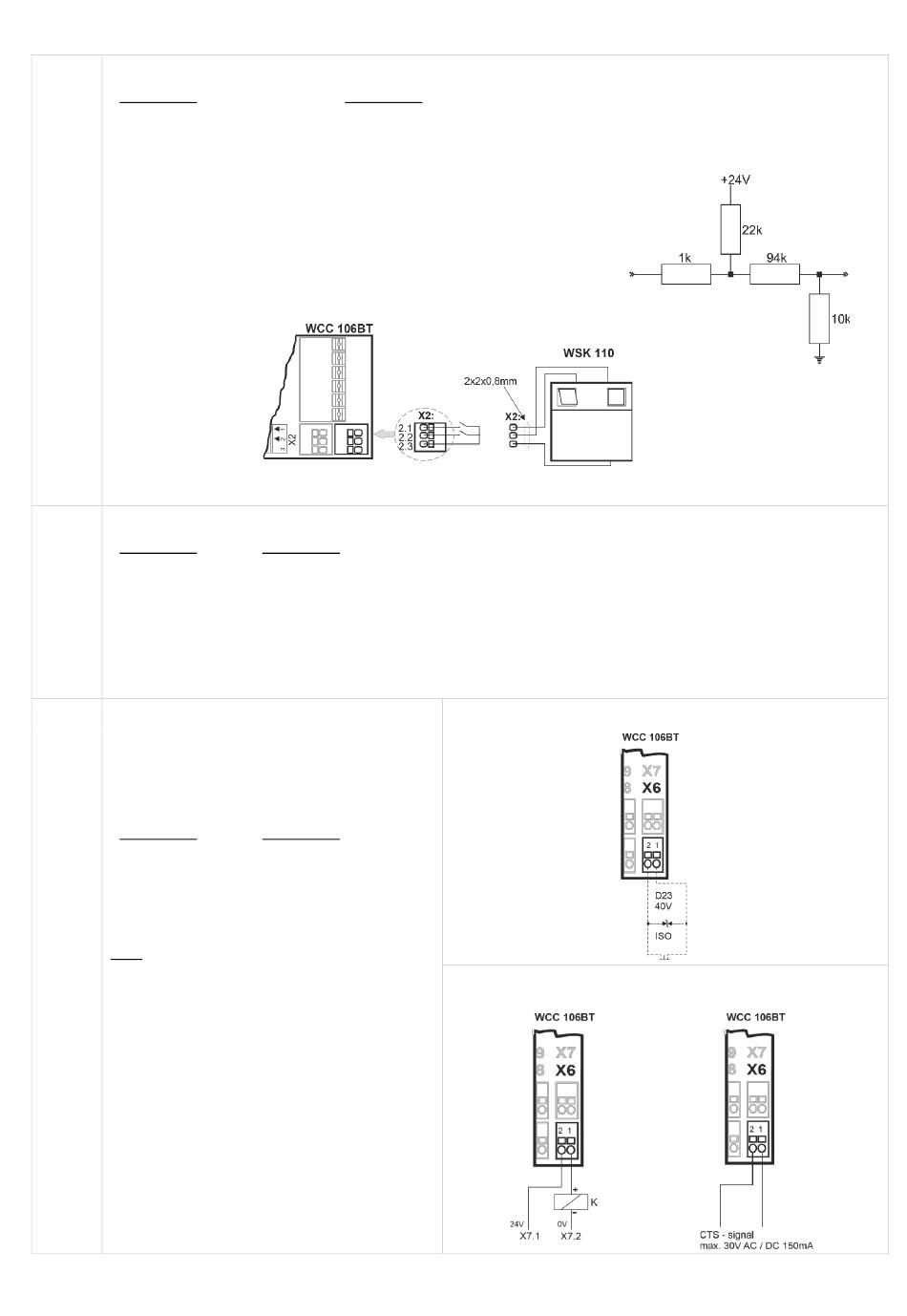

Window Master WCC 106BT Installationsanleitung Seite 45

X2 / X4 Input til tilslutning af komforttryk
Motorlinje 1:
Data:
2.1 Åbn
2.2 Luk
2.3 GND / 0V
Med de fabriksindstillede værdier er input:
"Aktiv" hvis kontaktmodstanden er mindre end 5kΩ
"Inaktiv" hvis kontaktmodstanden er større end 8kΩ.
Input har pull up strøm på ca. 1mA. (min. 0,9mA, maks. 1,1mA )
hvis input kortsluttes.
Eksempel: Komforttryk tilsluttet til input X2
Langt tryk (>500ms): åbn/luk motor, motor kører til endestop
Kort tryk:
X3 / X5 Input til automatisk kontrol.
Motorlinje 1:
Data:
3.1 Åbn
3.2 Luk
3.3 GND / 0V
X3 og X5 er potentialfrie.
X3 og X5 har lavere prioritet end henholdsvis X2 og X4.
X3 og X5 er blokeret i en 30 minutters periode efter at henholdsvis X2 og X4 har modtaget en kommando.
X6 / X8 Motorlinjestatus (åben) mulighed for
tilslutning til CTS
Solid state relæ udgang. Udgang er off
(uendelig modstand) når vinduerne antages
lukket.
Motorlinje 1:
Data:
6.1 Output
6.2 Output
Solid state output til vidergivelse af signal.
Data
Maks. spænding: 30 Vp (peak)
Maks. strøm: 150 mA
Typisk On-modstand: 15Ω
Maks. On-modstand: 18 Ω
Maks. skiftehastighed: 2 ms
Motorlinje 2:
Data:
4.1 Åbn
4.2 Luk
4.3 GND / 0V
motor stopper kørsel
Motorlinje 2:
Data:
5.1 Åbn
5.2 Luk
5.3 GND / 0V
Motorlinje 2:
Data:
8.1 Output
8.2 Output
Output kredsløb (simplificeret)
Eksempel med solid state og relæ
(polarisering er ikke vigtig)
45
Input kredsløb (simplificeret)
