Window Master WCC 106BT Installationsanleitung Seite 44

Ledningsdiameter: bøjeligt maks. 6mm², massivt kabel maks. 10mm².
For ledningslængde se kapitlet "Kabeldimensionering".
Standard motorer
±24V
Eksempel med maks. 3A
strømforbrug
a) 3 stk. WMX 826-1
b) 2 sæt af 3 stk. WMX 504-3
c) 1 stk. WMU 883-1
d) 2 stk. WMU 861-2
MotorLink ® motorer
Eksempel med motorer per
motorlinie
Ex. 1: 4 stk. WMX 823-1
Ex. 2: 2 stk. WMU 836-2
Ex. 3: 3 stk. WMX 826-3

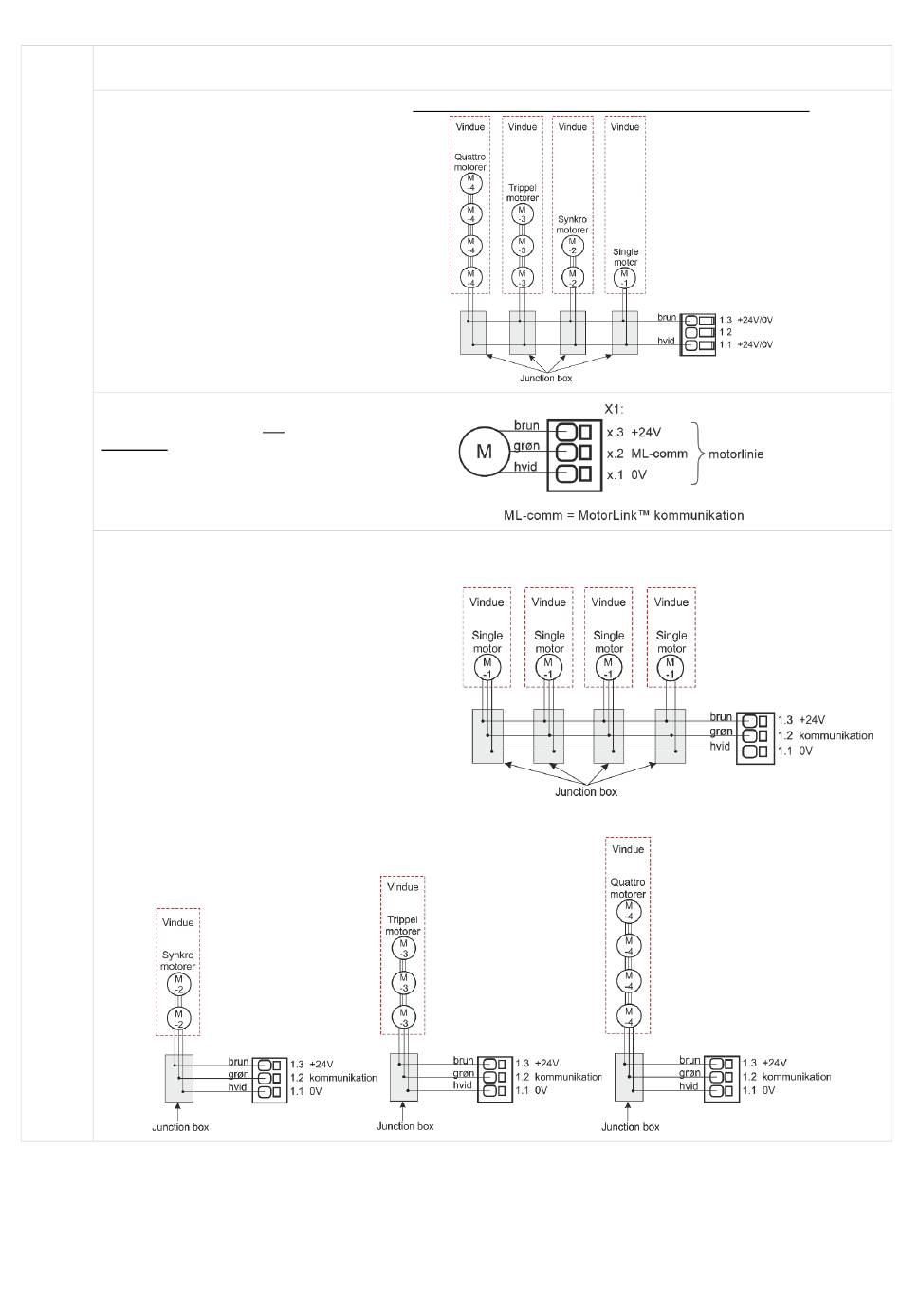

Tilladelige motorkombinationer på én MotorLink
De to motorlinier kan hver tilsluttes en af nedenfor viste kombinationer.
-1 (single): et vindue med 1 motorer. Der kan
tilsluttes op til 4 vinduer med hver én motor.
-2 (synkro): et vindue med 2 synkro motorer.
-3 (trippel): et vindue med 3 trippel motorer.
-4 (quattro): et vindue med 4 quattro motorer.
Tilslutning af varianter på standardmotorer på motorlinjen 1
®
motorlinie
44
