LED-melding
Tilslutningsledning
Rækkevidde mellem MotorController
og fjernbetjening
Driftbetingelser
Drifttrid (duty cycle)
Materiale
Farve
Strørrelse
Vægt
Kapslingsklasse
Sikkerhedsklasse
Levering
Forbehold

Montage

5

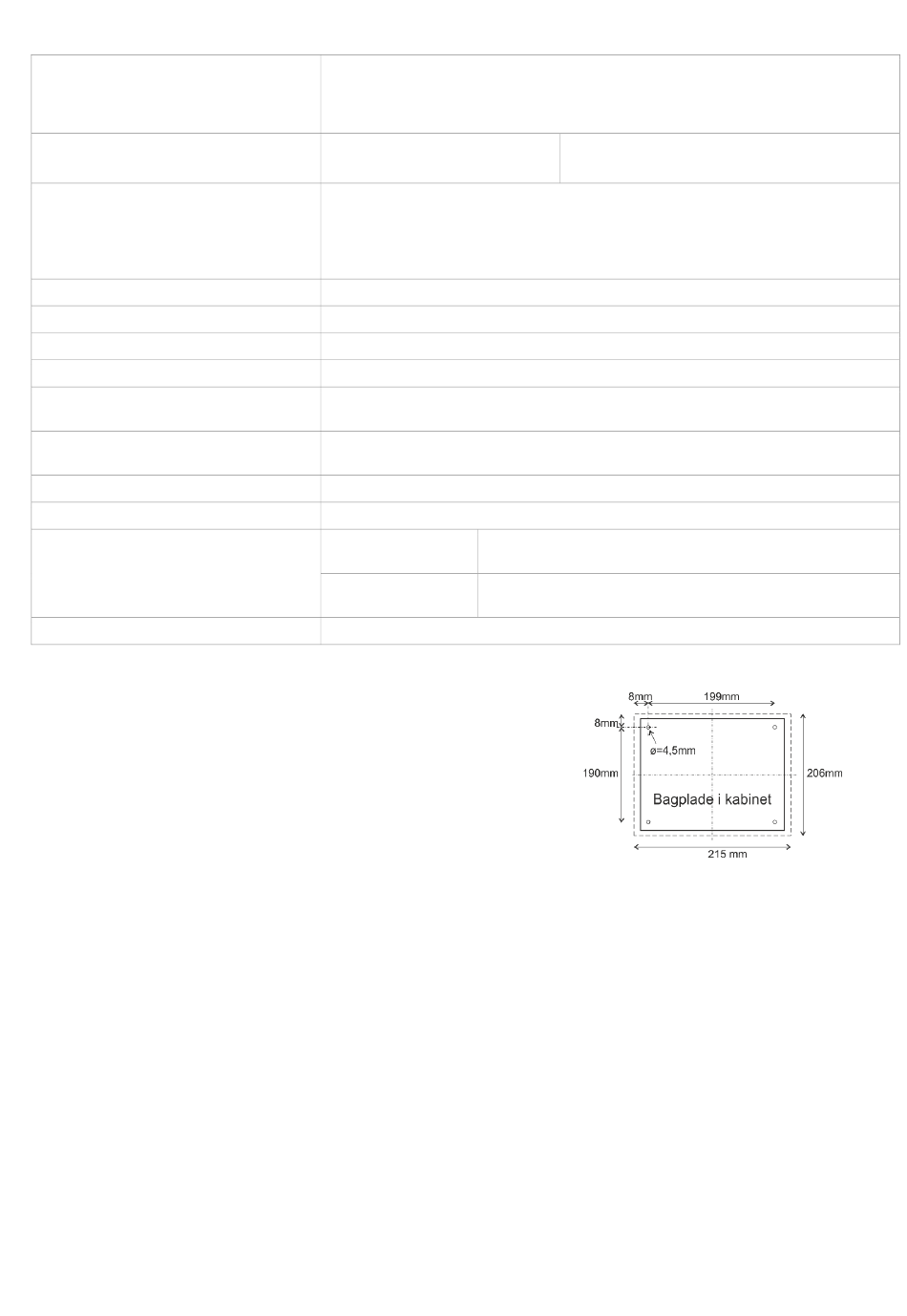

MotorControlleren kan enten monteres vandret eller lodret på en væg.
MotorControlleren fastgøres gennem bagpladens Ø4,5mm montagehuller.
MotorControlleren skal monteres et sikkert sted, således den er
beskyttet mod påvirkning fra brand og røg.

Installation

6
6.1 Kabelføring
Sikkerhedsforskrifterne i denne betjeningsvejledning skal følges nøje. Vedrørende svagstrømskabeldimensionering henvises til
kapitel "Kabeldimensionering". De i kabellængdetabellen angivne kabeltværsnit må ikke gøres mindre.
Kablerne føres ind i MotorControllerens kabinet via udskæringerne i bunden.
Ved kabelføring skal de gældende nationale forskrifter følges.
MotorControlleren leveres med 1,2m ledning med schukostik.
6.2

Tilslutning af kabler i MotorControlleren

Kabler tilsluttes i henhold til kapitel "Tilslutningsplan for WCC 106BT", samt øvrige relevante afsnit i denne vejledning.
Vær opmærksom på, at tilslutningerne foretages korrekt - forkert tilslutning kan føre til fejlfunktioner i MotorControlleren eller de
eksterne produkter.
Installationen skal til enhver tid overholde de gældende forskrifter, normer og retningslinier.
6.3

Tilslutning af sikkerhedsjord og 230V AC

WCC 106BT er fra fabrikken udstyret med forsyningskable med 230V Schuko stik med jord.
3 grønne og en 1 gul LED angiver via blinkesekvenser fejl og/eller status for systemet
og motorlinjen.
Se punkt "Status og fejlfinding via LED på MotorControlleren" for detaljeret beskrivelse
og blinkesekvenser.
Motorer
Øvrige komponenter
Den anvendte bluetooth teknologi (Bluetooth 4) har følgende rækkevidde:
- udenfor: i radius up til 50m
- indenfor: i en radius op til 10m
Fysiske barierer så som vægge, skabe mm. vil reducere rækkevidden!
-5°C - +45°C, til indendørs montage, MotorControlleren må ikke tildækkes
ED 40% (4min. per 10min.)
Plast
Hvid (RAL 9016)
MotorController: 215 x 206 x 37mm (B x H x D)
Fjernbetjening: 41 x 18 x 144mm (B x H x L)
MotorController: 0,92kg
Fjernbetjening: 61g (inkl batterier)
IP 20
I (med PE)
Standard version: MotorController med 1,2m tilledning med schuko stik samt
fjernbetjening
UK version: MotorController med 1,2m tilledning med schuko stik og
UK netadaptor samt fjernebetjening
Der tages forbehold for tekniske ændringer
40
bøjeligt maks. 6 mm² / massivt maks. 10 mm²
min 0,2mm² / maks. 1,5mm²
