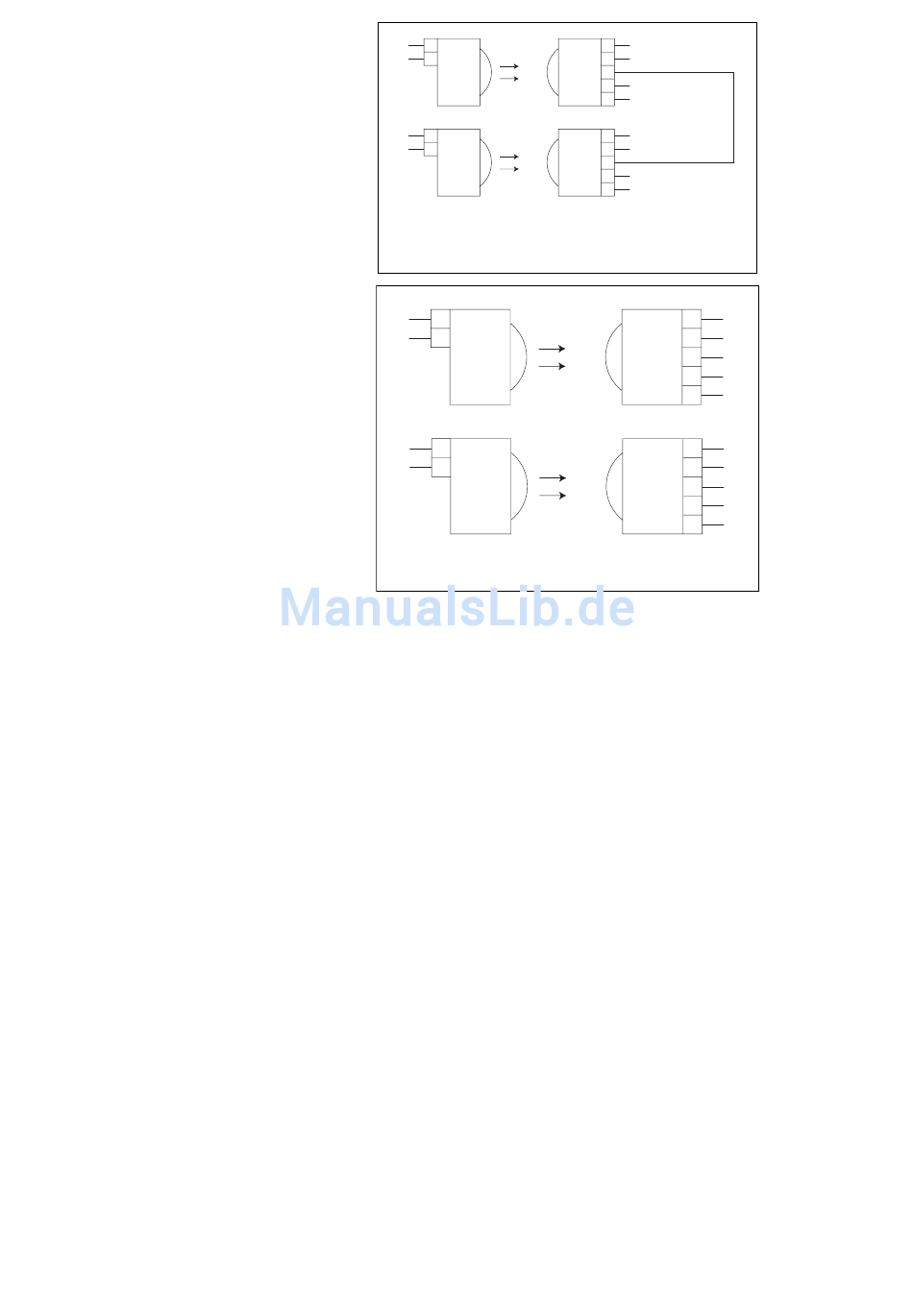

Anschluß von zwei überwachtem
Lichtschrankenpaare:
(Lichtschranken in Öffnung und
Schließung aktiv)
Anschluß von zwei überwachten
Lichtschrankenpaare:
(äußere Lichtschranke nur in Schließung
aktiv, innere Lichtschranke in Öffnung
und Schließung aktiv)
10.b.) Elektroschlösser:
230V - Elektroschloß EBP:
12V - Elektroschloß ECB:
10.c.) Codeschloß "Seletto":
Zusatzplatine SCS 1 auf Steuerung Rigel 5 aufstecken
1.)
2.)
Jumper JP 2 am Seletto (schwarze Brücke) auf nur einen Kontakt aufstecken um somit die
Versorgungsspannung auf 24 V einzustellen
3.)
Verkabelung
a.)
Klemme 1 auf Seletto
b.)
Klemme 2 auf Seletto
c.)
Klemme 3 auf Seletto
d.)
Klemme 4 auf Seletto
4.)
Seletto für serielle Anschlüsse programmieren:
DIP 1 auf Seletto auf "OFF" stellen
5.)
Seletto in Programmiermodus schalten:
DIP 2 auf Seletto auf "OFF" stellen
6.)
Programmierung:
a.)
an der Steuerung:
- Betriebslogik "Master" auf "OFF" stellen
- Parameter "Zone" zwischen 1 und 127 einstellen (nicht "0")
b.)
am Seletto:
Der zu programmierende Zugangscode kann aus 3 bis 6 Ziffern bestehen.
- x-mal die Tasten "0" und "8" gleichzeitig drücken (entspricht "enter"). "X" steht
für die Anzahl der Ziffern, aus denen der Zugangscode besteht
für eine 3-stellige Zahl muß also 3 mal "0" und "8" gleichzeitig gedrückt werden,
für eine 4-stellige Zahl 4-mal usw.
- über die Tastatur des Seletto die gewünschte Speicherposition des Zugangs-
code (möglich "0" - "15") eingeben und 1 mal "enter" (= "0" und "8" gleichzeitig)
drücken
20
1
TX1
2
44
20
1
TX2
44
2
Drahtbrücke 35 - 36 entfernen
Überwachung der Lichtschranke im Menü "test phot" aktivieren ("on")
äußeres Lichtschrankenpaar (nur in Schließung aktiv):
20
1
TX1
2
44
inneres Lichtschrankenpaar (in Öffnung und Schließung aktiv):
20
1
TX1
2
44
Drahtbrücke 35 - 36 und 52 - 55 entfernen
Überwachung der Lichtschranke im Menü "test phot" und "test phot cl" aktivieren ("on")
Direktanschluß an die Steuerung:
Klemme 10 und 11 (bei Verwendung der SSR5 Klemme 12 und 13 - Punkt 13 beachten)
Direktanschluß an die Steuerung:
Klemme 22 und 23
auf
24 V + von der Steuerung
auf
24 V - von der Steuerung
auf
Klemme 3 (RX1) auf Zusatzplatine SCS 1
auf
Klemme 4 (RX2) auf Zusatzplatine SCS 1
Seite 8 / Rigel 5
