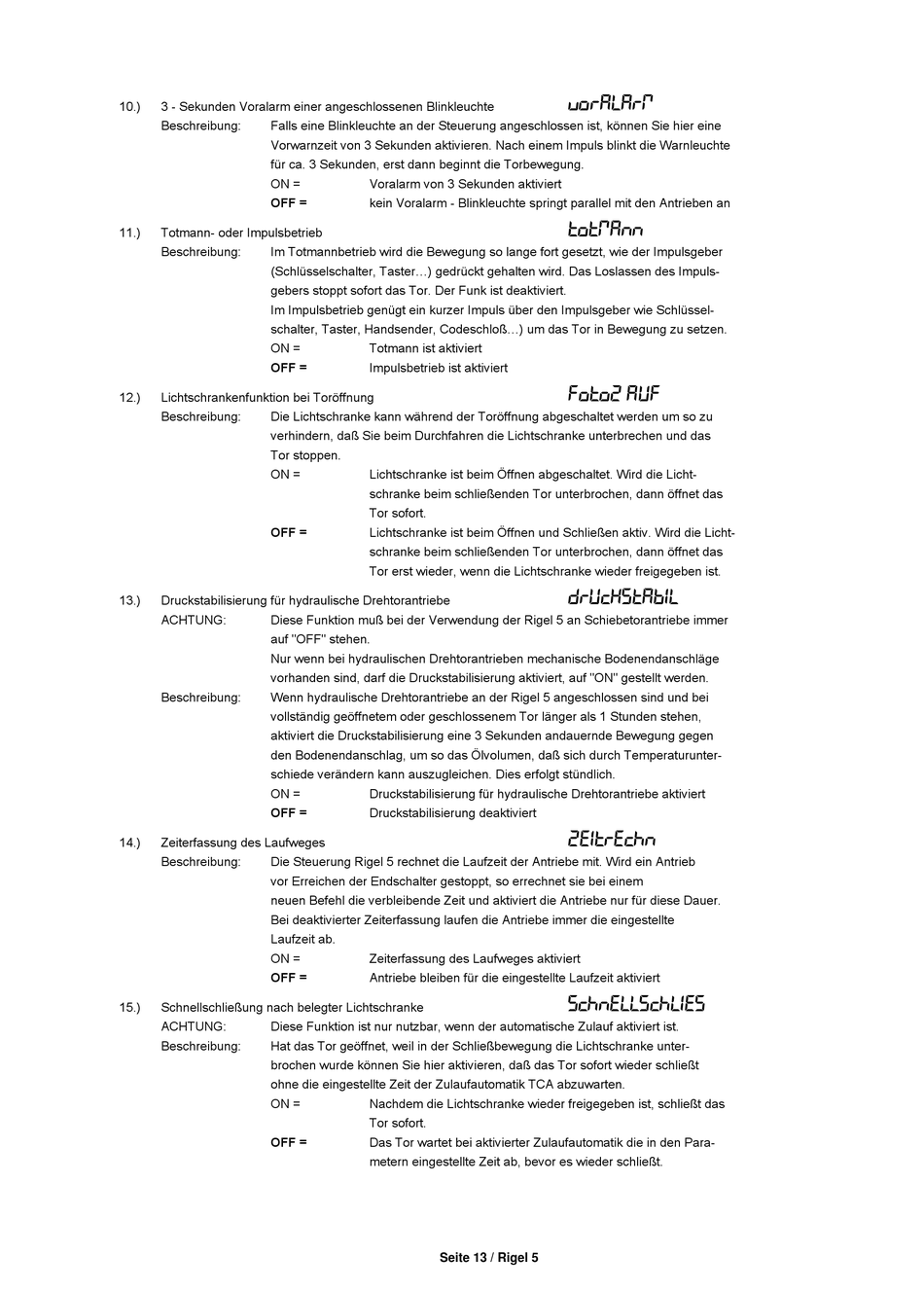

10.) 3 - Sekunden Voralarm einer angeschlossenen Blinkleuchte
Beschreibung: Falls eine Blinkleuchte an der Steuerung angeschlossen ist, können Sie hier eine
Vorwarnzeit von 3 Sekunden aktivieren. Nach einem Impuls blinkt die Warnleuchte
für ca. 3 Sekunden, erst dann beginnt die Torbewegung.
ON =
OFF =
11.) Totmann- oder Impulsbetrieb
Beschreibung: Im Totmannbetrieb wird die Bewegung so lange fort gesetzt, wie der Impulsgeber
(Schlüsselschalter, Taster...) gedrückt gehalten wird. Das Loslassen des Impuls-
gebers stoppt sofort das Tor. Der Funk ist deaktiviert.
Im Impulsbetrieb genügt ein kurzer Impuls über den Impulsgeber wie Schlüssel-
schalter, Taster, Handsender, Codeschloß...) um das Tor in Bewegung zu setzen.
ON =
OFF =
12.) Lichtschrankenfunktion bei Toröffnung
Beschreibung: Die Lichtschranke kann während der Toröffnung abgeschaltet werden um so zu
verhindern, daß Sie beim Durchfahren die Lichtschranke unterbrechen und das
Tor stoppen.
ON =
OFF =
13.) Druckstabilisierung für hydraulische Drehtorantriebe
ACHTUNG: Diese Funktion muß bei der Verwendung der Rigel 5 an Schiebetorantriebe immer
auf "OFF" stehen.
Nur wenn bei hydraulischen Drehtorantrieben mechanische Bodenendanschläge
vorhanden sind, darf die Druckstabilisierung aktiviert, auf "ON" gestellt werden.
Beschreibung: Wenn hydraulische Drehtorantriebe an der Rigel 5 angeschlossen sind und bei
vollständig geöffnetem oder geschlossenem Tor länger als 1 Stunden stehen,
aktiviert die Druckstabilisierung eine 3 Sekunden andauernde Bewegung gegen
den Bodenendanschlag, um so das Ölvolumen, daß sich durch Temperaturunter-
schiede verändern kann auszugleichen. Dies erfolgt stündlich.
ON =
OFF =
14.) Zeiterfassung des Laufweges
Beschreibung: Die Steuerung Rigel 5 rechnet die Laufzeit der Antriebe mit. Wird ein Antrieb
vor Erreichen der Endschalter gestoppt, so errechnet sie bei einem
neuen Befehl die verbleibende Zeit und aktiviert die Antriebe nur für diese Dauer.
Bei deaktivierter Zeiterfassung laufen die Antriebe immer die eingestellte
Laufzeit ab.
ON =
OFF =
15.) Schnellschließung nach belegter Lichtschranke
ACHTUNG: Diese Funktion ist nur nutzbar, wenn der automatische Zulauf aktiviert ist.
Beschreibung: Hat das Tor geöffnet, weil in der Schließbewegung die Lichtschranke unter-
brochen wurde können Sie hier aktivieren, daß das Tor sofort wieder schließt
ohne die eingestellte Zeit der Zulaufautomatik TCA abzuwarten.
ON =
OFF =
Voralarm von 3 Sekunden aktiviert
kein Voralarm - Blinkleuchte springt parallel mit den Antrieben an
Totmann ist aktiviert
Impulsbetrieb ist aktiviert
Lichtschranke ist beim Öffnen abgeschaltet. Wird die Licht-
schranke beim schließenden Tor unterbrochen, dann öffnet das
Tor sofort.
Lichtschranke ist beim Öffnen und Schließen aktiv. Wird die Licht-
schranke beim schließenden Tor unterbrochen, dann öffnet das
Tor erst wieder, wenn die Lichtschranke wieder freigegeben ist.
Druckstabilisierung für hydraulische Drehtorantriebe aktiviert
Druckstabilisierung deaktiviert
Zeiterfassung des Laufweges aktiviert
Antriebe bleiben für die eingestellte Laufzeit aktiviert
Nachdem die Lichtschranke wieder freigegeben ist, schließt das
Tor sofort.
Das Tor wartet bei aktivierter Zulaufautomatik die in den Para-
metern eingestellte Zeit ab, bevor es wieder schließt.
Seite 13 / Rigel 5
VORALARM
TOTMANN
FOTOZ AUF

DRUCKSTABIL

ZEITRECHN
SCHNELLSCHLIES
