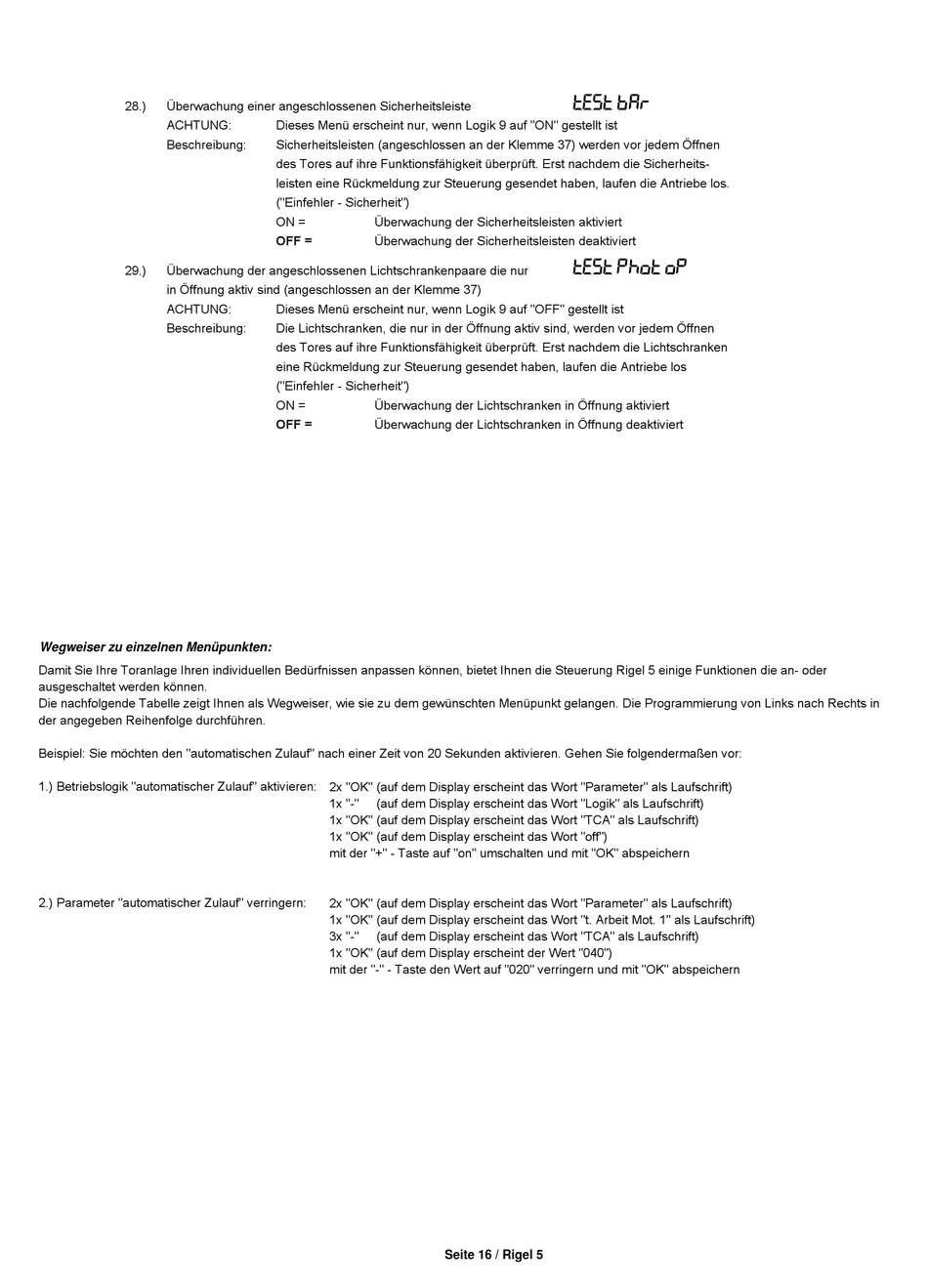

BFT Rigel 5 Bedienungsanleitung Seite 16

28.) Überwachung einer angeschlossenen Sicherheitsleiste
ACHTUNG:
Beschreibung:
29.) Überwachung der angeschlossenen Lichtschrankenpaare die nur
in Öffnung aktiv sind (angeschlossen an der Klemme 37)
ACHTUNG:
Beschreibung:
Wegweiser zu einzelnen Menüpunkten:
Damit Sie Ihre Toranlage Ihren individuellen Bedürfnissen anpassen können, bietet Ihnen die Steuerung Rigel 5 einige Funktionen die an- oder
ausgeschaltet werden können.
Die nachfolgende Tabelle zeigt Ihnen als Wegweiser, wie sie zu dem gewünschten Menüpunkt gelangen. Die Programmierung von Links nach Rechts in
der angegeben Reihenfolge durchführen.
Beispiel: Sie möchten den "automatischen Zulauf" nach einer Zeit von 20 Sekunden aktivieren. Gehen Sie folgendermaßen vor:
1.) Betriebslogik "automatischer Zulauf" aktivieren:
2.) Parameter "automatischer Zulauf" verringern:
Dieses Menü erscheint nur, wenn Logik 9 auf "ON" gestellt ist
Sicherheitsleisten (angeschlossen an der Klemme 37) werden vor jedem Öffnen
des Tores auf ihre Funktionsfähigkeit überprüft. Erst nachdem die Sicherheits-
leisten eine Rückmeldung zur Steuerung gesendet haben, laufen die Antriebe los.
("Einfehler - Sicherheit")
ON = Überwachung der Sicherheitsleisten aktiviert
OFF = Überwachung der Sicherheitsleisten deaktiviert
Dieses Menü erscheint nur, wenn Logik 9 auf "OFF" gestellt ist
Die Lichtschranken, die nur in der Öffnung aktiv sind, werden vor jedem Öffnen
des Tores auf ihre Funktionsfähigkeit überprüft. Erst nachdem die Lichtschranken
eine Rückmeldung zur Steuerung gesendet haben, laufen die Antriebe los
("Einfehler - Sicherheit")
ON = Überwachung der Lichtschranken in Öffnung aktiviert
OFF =
Überwachung der Lichtschranken in Öffnung deaktiviert
2x "OK" (auf dem Display erscheint das Wort "Parameter" als Laufschrift)
1x "-" (auf dem Display erscheint das Wort "Logik" als Laufschrift)
1x "OK" (auf dem Display erscheint das Wort "TCA" als Laufschrift)
1x "OK" (auf dem Display erscheint das Wort "off")
mit der "+" - Taste auf "on" umschalten und mit "OK" abspeichern
2x "OK" (auf dem Display erscheint das Wort "Parameter" als Laufschrift)
1x "OK" (auf dem Display erscheint das Wort "t. Arbeit Mot. 1" als Laufschrift)
3x "-" (auf dem Display erscheint das Wort "TCA" als Laufschrift)
1x "OK" (auf dem Display erscheint der Wert "040")
mit der "-" - Taste den Wert auf "020" verringern und mit "OK" abspeichern
TEST BAR
TEST PHOT OP
Seite 16 / Rigel 5
