Selbstüberwachende universalsteuerung für 1- oder 2- motorige toranlagen
Vorschau ausblenden
Andere Handbücher für Rigel 5:
- Installations- und gebrauchsanleitung (56 Seiten)

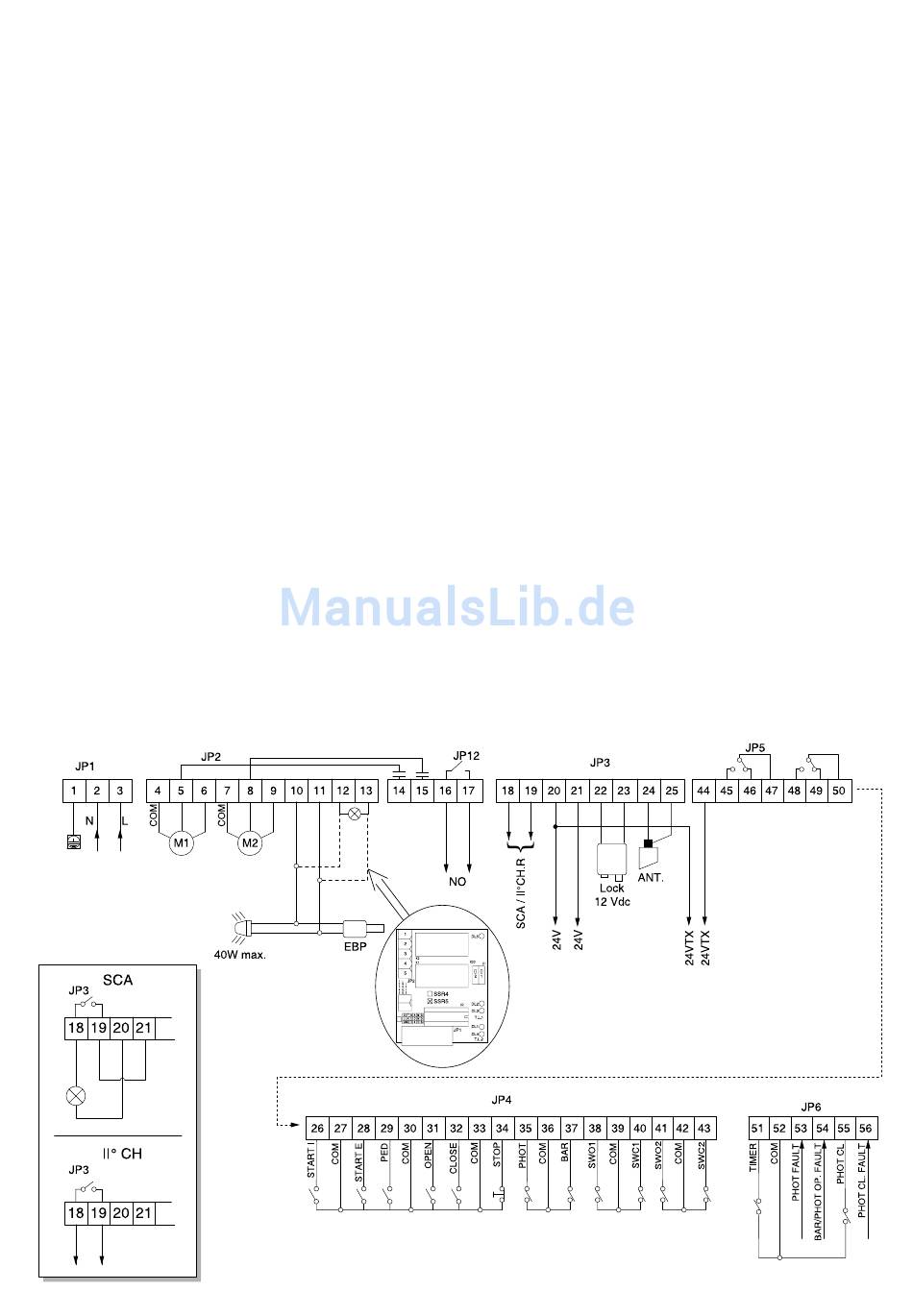

JP4:
26 und 27:
Start intern (bei Ampelsteuerungen der von Innen kommende Startimpuls)
27 und 28:
Start extern (bei Ampelsteuerungen der von Außen kommende Startimpuls)
Anschluß von potentialfreien Impulsgebern wie Schlüsselschalter, Taster, Codeschloß usw.
27 und 29:
Fußgängerfunktion (Anschluß von potentialfreien Impulsgebern zur Teilöffnung)
30 und 31:
definierter Befehl für die Toröffnung (Anschluß von potentialfreien Impulsgebern)
30 und 32:
definierter Befehl für die Torschließung (Anschluß von potentialfreien Impulsgebern)
33 und 34:
Not - Stop - Taster (falls nicht genutzt, Drahtbrücke gesetzt lassen)
35 und 36:
Lichtschrankenanschluß für die Öffnung und Schließung (falls nicht genutzt, Drahtbrücke gesetzt
lassen)
36 und 37:
Sicherheitskontaktleiste (falls nicht genutzt, Drahtbrücke gesetzt lassen)
38 und 39:
Endschalter "Tor offen" von Motor 1 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
39 und 40:
Endschalter "Tor zu" von Motor 1 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
41 und 42:
Endschalter "Tor offen" von Motor 2 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
42 und 43:
Endschalter "Tor zu" von Motor 2 (falls nicht genutzt, Drahtbrücke gesetzt lassen)
JP5:
44 und 20:
überwachter 24Vac - Ausgang (max. 1A) zur Speisung von überwachtem Sicherheitszubehör (z.B.
Lichtschrankensender)
45 bis 47:
Anschluß von überwachten Sicherheitseinrichtungen (wenn mehr wie 2 Einrichtungen in Reihe an-
geschlossen werden)
48 bis 50:
Anschluß von überwachten Sicherheitseinrichtungen (wenn mehr wie 2 Einrichtungen in Reihe an-
geschlossen werden)
JP6:
51 und 52:
Anschlußmöglichkeit einer Zeitschaltuhr
(schließt sich der Kontakt, öffnet das Tor / öffnet sich der Kontakt, schließt sich das Tor)
53:
Selbstüberwachung der Lichtschranke für die Öffnung und Schließung
54:
Selbstüberwachung der Sicherheitskontaktleiste
55:
Lichtschrankenanschluß für Lichtschranken, die nur in Schließung aktiv sein sollen (falls nicht genutzt,
Drahtbrücke gesetzt lassen)
56:
Selbstüberwachung der Lichtschranke, die nur in Schließung aktiv ist
230V
150W
max.
DIP function
1 Blinking
2 Red light in close position
6
7
