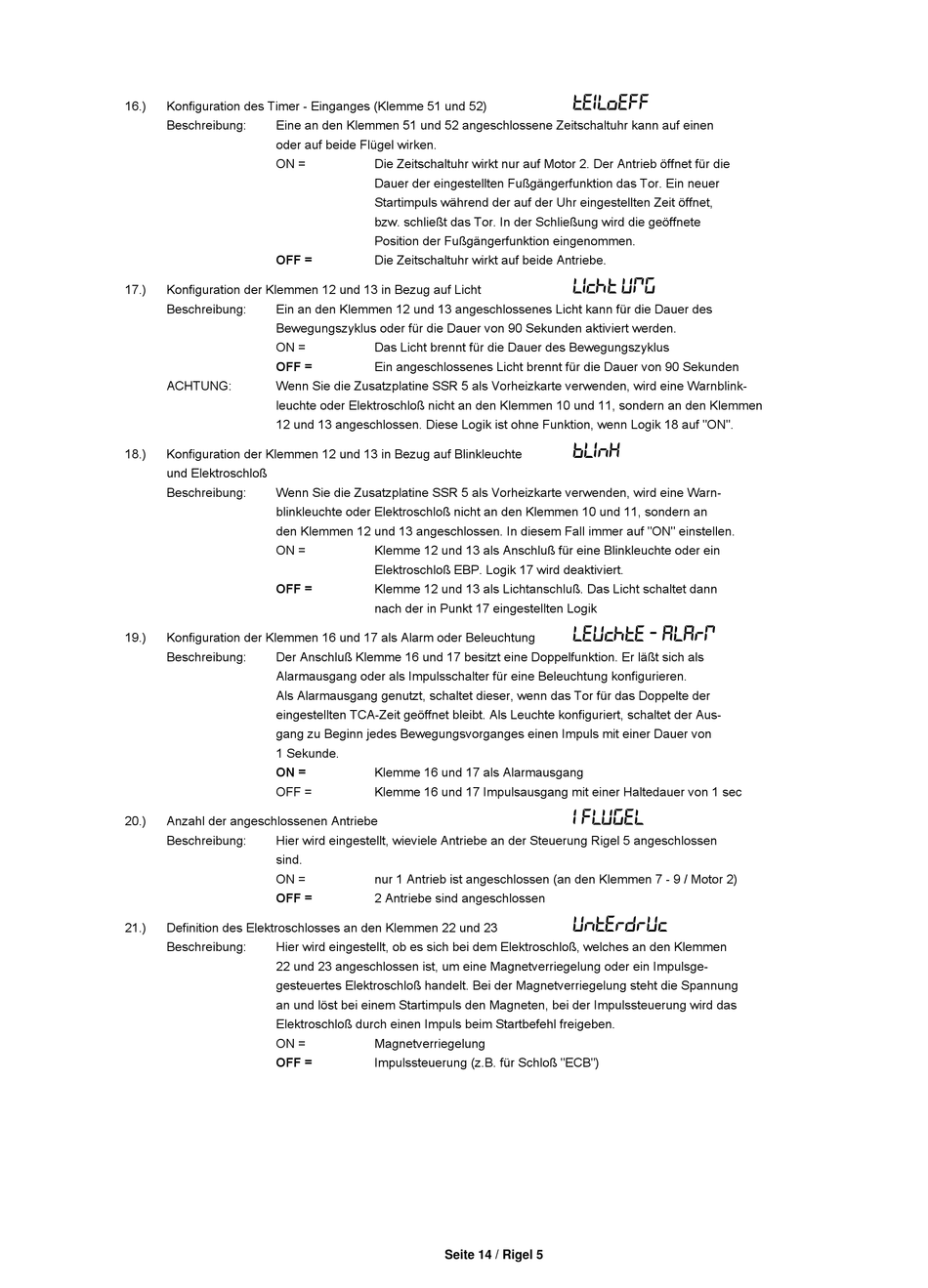

BFT Rigel 5 Bedienungsanleitung Seite 14

16.) Konfiguration des Timer - Einganges (Klemme 51 und 52)
Beschreibung: Eine an den Klemmen 51 und 52 angeschlossene Zeitschaltuhr kann auf einen
oder auf beide Flügel wirken.
ON =
OFF =
17.) Konfiguration der Klemmen 12 und 13 in Bezug auf Licht
Beschreibung: Ein an den Klemmen 12 und 13 angeschlossenes Licht kann für die Dauer des
Bewegungszyklus oder für die Dauer von 90 Sekunden aktiviert werden.
ON =
OFF =
ACHTUNG: Wenn Sie die Zusatzplatine SSR 5 als Vorheizkarte verwenden, wird eine Warnblink-
leuchte oder Elektroschloß nicht an den Klemmen 10 und 11, sondern an den Klemmen
12 und 13 angeschlossen. Diese Logik ist ohne Funktion, wenn Logik 18 auf "ON".
18.) Konfiguration der Klemmen 12 und 13 in Bezug auf Blinkleuchte
und Elektroschloß
Beschreibung: Wenn Sie die Zusatzplatine SSR 5 als Vorheizkarte verwenden, wird eine Warn-
blinkleuchte oder Elektroschloß nicht an den Klemmen 10 und 11, sondern an
den Klemmen 12 und 13 angeschlossen. In diesem Fall immer auf "ON" einstellen.
ON =
OFF =
19.) Konfiguration der Klemmen 16 und 17 als Alarm oder Beleuchtung
Beschreibung: Der Anschluß Klemme 16 und 17 besitzt eine Doppelfunktion. Er läßt sich als
Alarmausgang oder als Impulsschalter für eine Beleuchtung konfigurieren.
Als Alarmausgang genutzt, schaltet dieser, wenn das Tor für das Doppelte der
eingestellten TCA-Zeit geöffnet bleibt. Als Leuchte konfiguriert, schaltet der Aus-
gang zu Beginn jedes Bewegungsvorganges einen Impuls mit einer Dauer von
1 Sekunde.
ON =
OFF =
20.) Anzahl der angeschlossenen Antriebe
Beschreibung: Hier wird eingestellt, wieviele Antriebe an der Steuerung Rigel 5 angeschlossen
sind.
ON =
OFF =
21.) Definition des Elektroschlosses an den Klemmen 22 und 23
Beschreibung: Hier wird eingestellt, ob es sich bei dem Elektroschloß, welches an den Klemmen
22 und 23 angeschlossen ist, um eine Magnetverriegelung oder ein Impulsge-
gesteuertes Elektroschloß handelt. Bei der Magnetverriegelung steht die Spannung
an und löst bei einem Startimpuls den Magneten, bei der Impulssteuerung wird das
Elektroschloß durch einen Impuls beim Startbefehl freigeben.
ON =
OFF =
Die Zeitschaltuhr wirkt nur auf Motor 2. Der Antrieb öffnet für die
Dauer der eingestellten Fußgängerfunktion das Tor. Ein neuer
Startimpuls während der auf der Uhr eingestellten Zeit öffnet,
bzw. schließt das Tor. In der Schließung wird die geöffnete
Position der Fußgängerfunktion eingenommen.
Die Zeitschaltuhr wirkt auf beide Antriebe.
Das Licht brennt für die Dauer des Bewegungszyklus
Ein angeschlossenes Licht brennt für die Dauer von 90 Sekunden
Klemme 12 und 13 als Anschluß für eine Blinkleuchte oder ein
Elektroschloß EBP. Logik 17 wird deaktiviert.
Klemme 12 und 13 als Lichtanschluß. Das Licht schaltet dann
nach der in Punkt 17 eingestellten Logik
Klemme 16 und 17 als Alarmausgang
Klemme 16 und 17 Impulsausgang mit einer Haltedauer von 1 sec
nur 1 Antrieb ist angeschlossen (an den Klemmen 7 - 9 / Motor 2)
2 Antriebe sind angeschlossen
Magnetverriegelung
Impulssteuerung (z.B. für Schloß "ECB")
Seite 14 / Rigel 5
TEILOEFF
LICHT UMG
BLINK
LEUCHTE - ALARM
1 FLUGEL
UNTERDRUC
