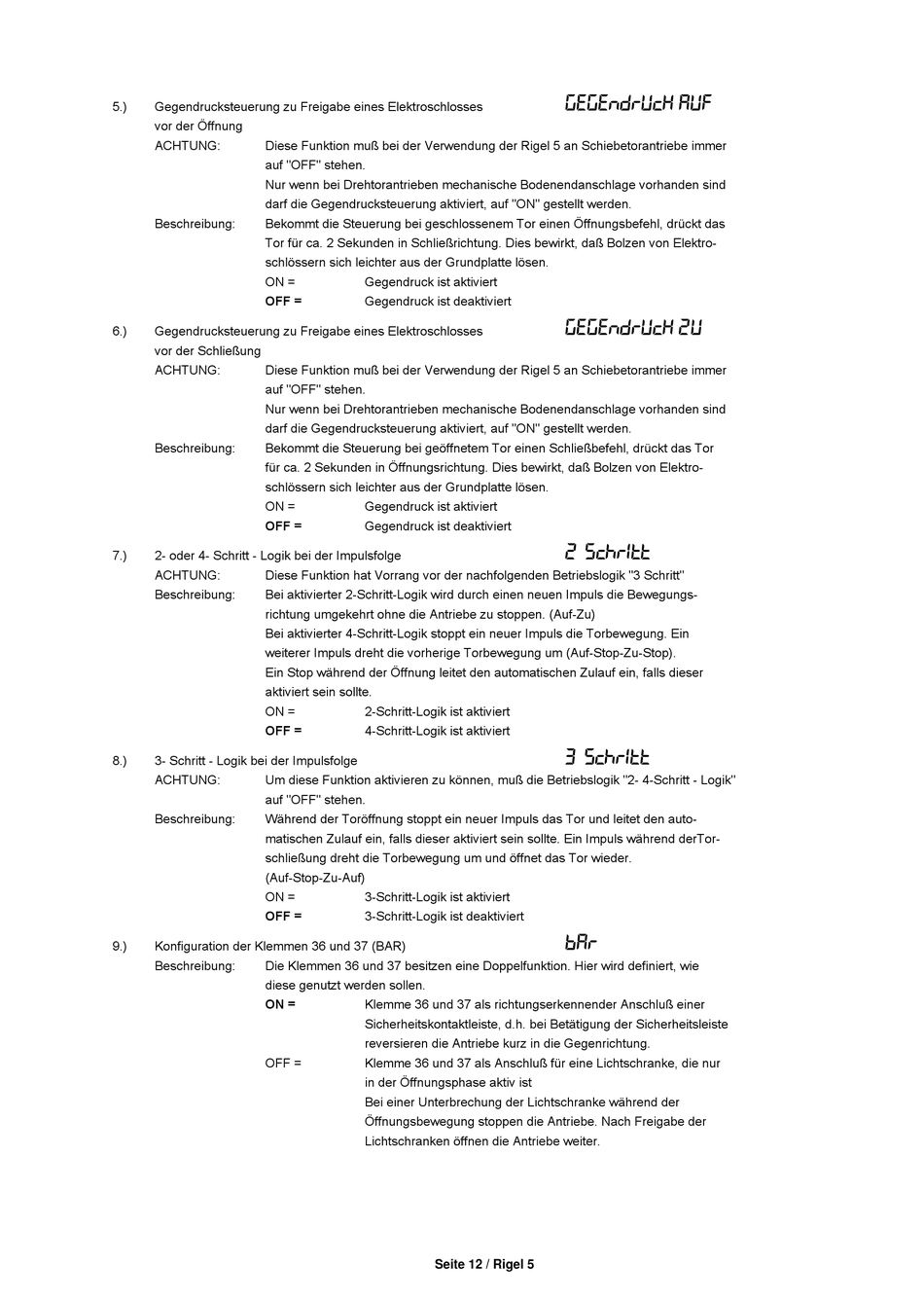

BFT Rigel 5 Bedienungsanleitung Seite 12

5.) Gegendrucksteuerung zu Freigabe eines Elektroschlosses
vor der Öffnung
ACHTUNG: Diese Funktion muß bei der Verwendung der Rigel 5 an Schiebetorantriebe immer
auf "OFF" stehen.
Nur wenn bei Drehtorantrieben mechanische Bodenendanschlage vorhanden sind
darf die Gegendrucksteuerung aktiviert, auf "ON" gestellt werden.
Beschreibung: Bekommt die Steuerung bei geschlossenem Tor einen Öffnungsbefehl, drückt das
Tor für ca. 2 Sekunden in Schließrichtung. Dies bewirkt, daß Bolzen von Elektro-
schlössern sich leichter aus der Grundplatte lösen.
ON =
OFF =
6.) Gegendrucksteuerung zu Freigabe eines Elektroschlosses
vor der Schließung
ACHTUNG: Diese Funktion muß bei der Verwendung der Rigel 5 an Schiebetorantriebe immer
auf "OFF" stehen.
Nur wenn bei Drehtorantrieben mechanische Bodenendanschlage vorhanden sind
darf die Gegendrucksteuerung aktiviert, auf "ON" gestellt werden.
Beschreibung: Bekommt die Steuerung bei geöffnetem Tor einen Schließbefehl, drückt das Tor
für ca. 2 Sekunden in Öffnungsrichtung. Dies bewirkt, daß Bolzen von Elektro-
schlössern sich leichter aus der Grundplatte lösen.
ON =
OFF =
7.) 2- oder 4- Schritt - Logik bei der Impulsfolge
ACHTUNG: Diese Funktion hat Vorrang vor der nachfolgenden Betriebslogik "3 Schritt"
Beschreibung: Bei aktivierter 2-Schritt-Logik wird durch einen neuen Impuls die Bewegungs-
richtung umgekehrt ohne die Antriebe zu stoppen. (Auf-Zu)
Bei aktivierter 4-Schritt-Logik stoppt ein neuer Impuls die Torbewegung. Ein
weiterer Impuls dreht die vorherige Torbewegung um (Auf-Stop-Zu-Stop).
Ein Stop während der Öffnung leitet den automatischen Zulauf ein, falls dieser
aktiviert sein sollte.
ON =
OFF =
8.) 3- Schritt - Logik bei der Impulsfolge
ACHTUNG: Um diese Funktion aktivieren zu können, muß die Betriebslogik "2- 4-Schritt - Logik"
auf "OFF" stehen.
Beschreibung: Während der Toröffnung stoppt ein neuer Impuls das Tor und leitet den auto-
matischen Zulauf ein, falls dieser aktiviert sein sollte. Ein Impuls während derTor-
schließung dreht die Torbewegung um und öffnet das Tor wieder.
(Auf-Stop-Zu-Auf)
ON =
OFF =
9.) Konfiguration der Klemmen 36 und 37 (BAR)
Beschreibung: Die Klemmen 36 und 37 besitzen eine Doppelfunktion. Hier wird definiert, wie
diese genutzt werden sollen.
ON =
OFF =
Gegendruck ist aktiviert
Gegendruck ist deaktiviert
Gegendruck ist aktiviert
Gegendruck ist deaktiviert
2-Schritt-Logik ist aktiviert
4-Schritt-Logik ist aktiviert
3-Schritt-Logik ist aktiviert
3-Schritt-Logik ist deaktiviert
Klemme 36 und 37 als richtungserkennender Anschluß einer
Sicherheitskontaktleiste, d.h. bei Betätigung der Sicherheitsleiste
reversieren die Antriebe kurz in die Gegenrichtung.
Klemme 36 und 37 als Anschluß für eine Lichtschranke, die nur
in der Öffnungsphase aktiv ist
Bei einer Unterbrechung der Lichtschranke während der
Öffnungsbewegung stoppen die Antriebe. Nach Freigabe der
Lichtschranken öffnen die Antriebe weiter.
Seite 12 / Rigel 5
GEGENDRUCK AUF
GEGENDRUCK ZU
2 SCHRITT
3 SCHRITT
BAR
