BFT Rigel 5 Bedienungsanleitung Seite 7

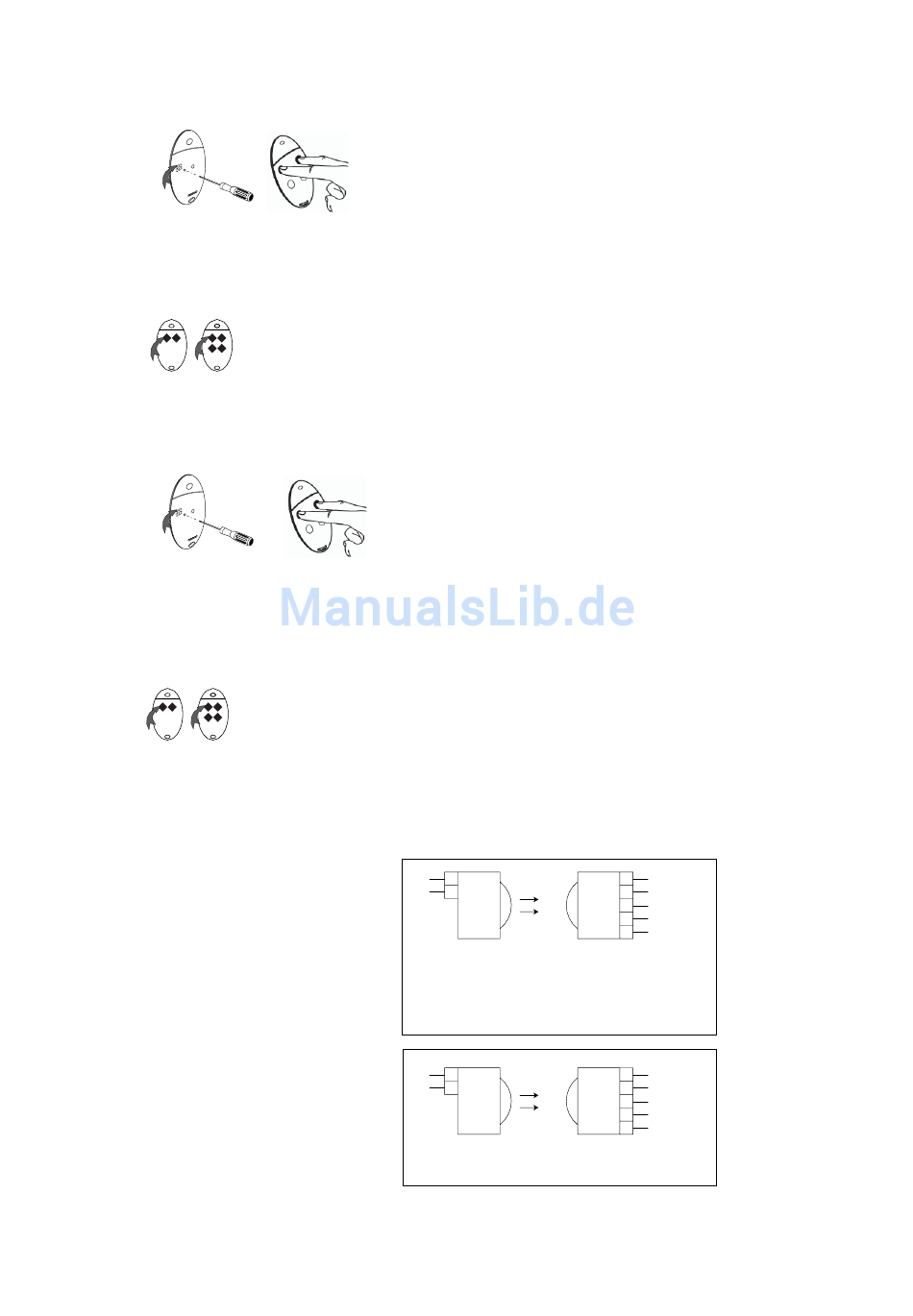

Schema: Ferneinlernung weiterer Handsender:
Bei dem über das Funkmenü eingelernten ersten Handsender Mitto die versenkte Taste auf der Rückseite
1.)
beziehungsweise beide Sendetasten gleichzeitig drücken.
2.) Beim ersten Handsender die einprogrammierte Sendetaste drücken.
3.) Innerhalb von 10 sec. die versenkte Taste am neu einzuspeichernden Handsender
Mitto mit Hilfe eines spitzen Gegenstandes beziehungsweise beide Sendetasten gleichzeitig drücken
4.) Die gewünschte Sendetaste am neu zu speichernden Handsender drücken.
60 sec warten. Somit ist dieser Handsender neu gespeichert.
10.) erweiterte Installationen:
10.a.) Lichtschranken:
Anschluß von einem nicht überwachtem
Lichtschrankenpaar:
Anschluß von einem selbstüberwachtem
Lichtschrankenpaar:
Lichtschranken sind in Öffnung und Schließung aktiv:
Eine Unterbrechung während der Öffnung stoppt das Tor. Nachdem die Lichtschranke wieder freigegeben ist, öffnet das Tor weiter.
Eine Unterbrechung während der Schließung öffnet das Tor sofort.
(Bereits eingelernter Handsender Mitto)
(Bereits eingelernter Handsender Mitto)
(Neu einzulernender Handsender Mitto)
(Neu einzulernender Handsender Mitto)
20
21
Drahtbrücke 35 - 36 entfernen
Ist die Überwachung der Lichtschranke im Menü "test phot"
deaktiviert ("off"), so lassen sich Fremdprodukte ohne
Selbstüberwachung anschließen.
20
44
Drahtbrücke 35 - 36 entfernen
Überwachung der Lichtschranke im Menü "test phot" aktivieren ("on")
Seite 7 / Rigel 5
1
TX1 RX1
2
1
TX1 RX1
2
20
1
21
2
36
3
nicht belegt
4
35
5
20
1
21
2
36
3
53
4
35
5
