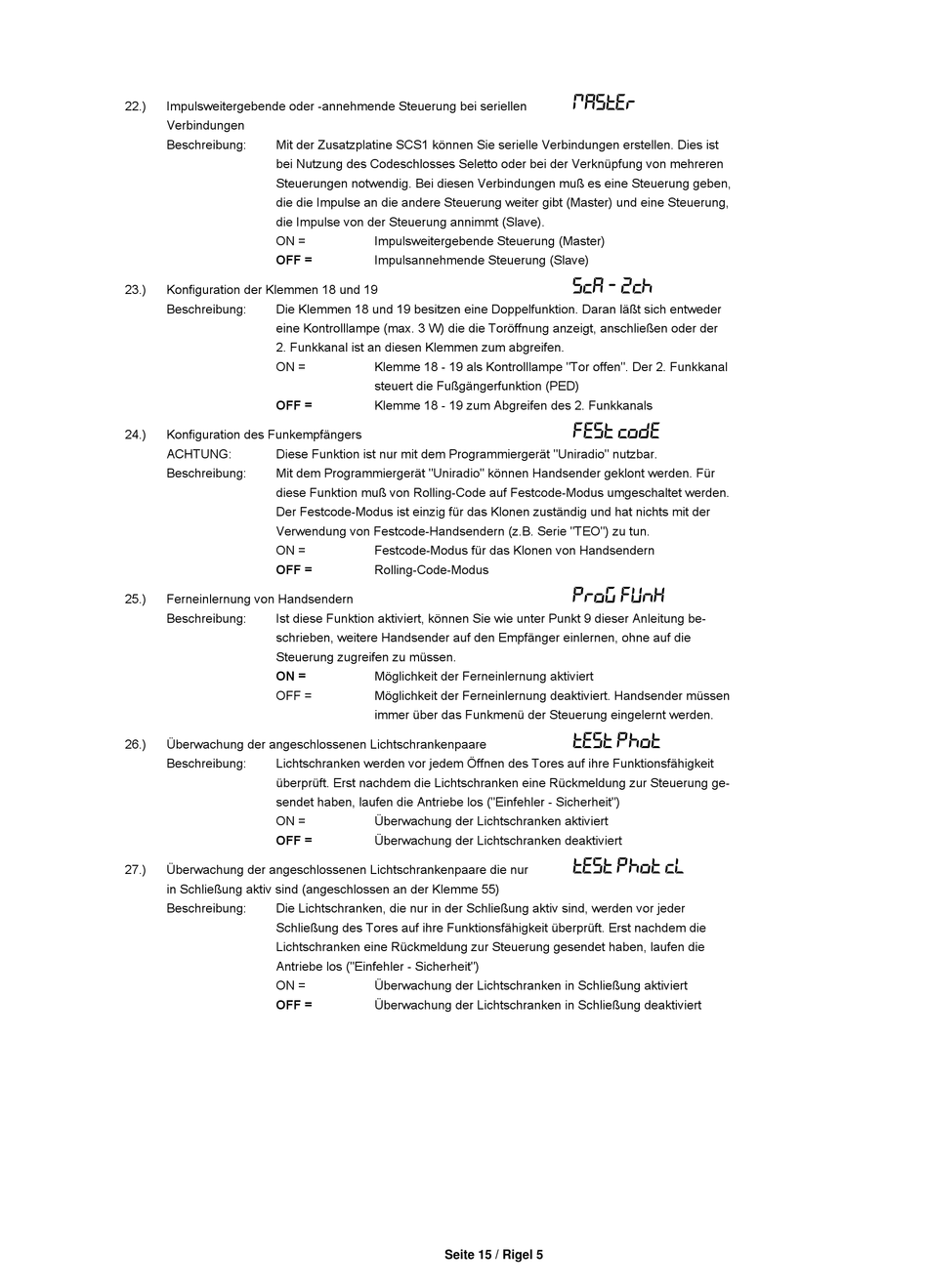

BFT Rigel 5 Bedienungsanleitung Seite 15

22.) Impulsweitergebende oder -annehmende Steuerung bei seriellen
Verbindungen
Beschreibung: Mit der Zusatzplatine SCS1 können Sie serielle Verbindungen erstellen. Dies ist
bei Nutzung des Codeschlosses Seletto oder bei der Verknüpfung von mehreren
Steuerungen notwendig. Bei diesen Verbindungen muß es eine Steuerung geben,
die die Impulse an die andere Steuerung weiter gibt (Master) und eine Steuerung,
die Impulse von der Steuerung annimmt (Slave).
ON =
OFF =
23.) Konfiguration der Klemmen 18 und 19
Beschreibung: Die Klemmen 18 und 19 besitzen eine Doppelfunktion. Daran läßt sich entweder
eine Kontrolllampe (max. 3 W) die die Toröffnung anzeigt, anschließen oder der
2. Funkkanal ist an diesen Klemmen zum abgreifen.
ON =
OFF =
24.) Konfiguration des Funkempfängers
ACHTUNG: Diese Funktion ist nur mit dem Programmiergerät "Uniradio" nutzbar.
Beschreibung: Mit dem Programmiergerät "Uniradio" können Handsender geklont werden. Für
diese Funktion muß von Rolling-Code auf Festcode-Modus umgeschaltet werden.
Der Festcode-Modus ist einzig für das Klonen zuständig und hat nichts mit der
Verwendung von Festcode-Handsendern (z.B. Serie "TEO") zu tun.
ON =
OFF =
25.) Ferneinlernung von Handsendern
Ist diese Funktion aktiviert, können Sie wie unter Punkt 9 dieser Anleitung be-
Beschreibung:
schrieben, weitere Handsender auf den Empfänger einlernen, ohne auf die
Steuerung zugreifen zu müssen.
ON =
OFF =
26.) Überwachung der angeschlossenen Lichtschrankenpaare
Beschreibung: Lichtschranken werden vor jedem Öffnen des Tores auf ihre Funktionsfähigkeit
überprüft. Erst nachdem die Lichtschranken eine Rückmeldung zur Steuerung ge-
sendet haben, laufen die Antriebe los ("Einfehler - Sicherheit")
ON =
OFF =
27.) Überwachung der angeschlossenen Lichtschrankenpaare die nur
in Schließung aktiv sind (angeschlossen an der Klemme 55)
Beschreibung: Die Lichtschranken, die nur in der Schließung aktiv sind, werden vor jeder
Schließung des Tores auf ihre Funktionsfähigkeit überprüft. Erst nachdem die
Lichtschranken eine Rückmeldung zur Steuerung gesendet haben, laufen die
Antriebe los ("Einfehler - Sicherheit")
ON =
OFF =
Impulsweitergebende Steuerung (Master)
Impulsannehmende Steuerung (Slave)
Klemme 18 - 19 als Kontrolllampe "Tor offen". Der 2. Funkkanal
steuert die Fußgängerfunktion (PED)
Klemme 18 - 19 zum Abgreifen des 2. Funkkanals
Festcode-Modus für das Klonen von Handsendern
Rolling-Code-Modus
Möglichkeit der Ferneinlernung aktiviert
Möglichkeit der Ferneinlernung deaktiviert. Handsender müssen
immer über das Funkmenü der Steuerung eingelernt werden.
Überwachung der Lichtschranken aktiviert
Überwachung der Lichtschranken deaktiviert
Überwachung der Lichtschranken in Schließung aktiviert
Überwachung der Lichtschranken in Schließung deaktiviert
Seite 15 / Rigel 5
MASTER
SCA - 2CH
FEST CODE
PROG FUNK
TEST PHOT
TEST PHOT CL
