BFT Rigel 5 Bedienungsanleitung Seite 20

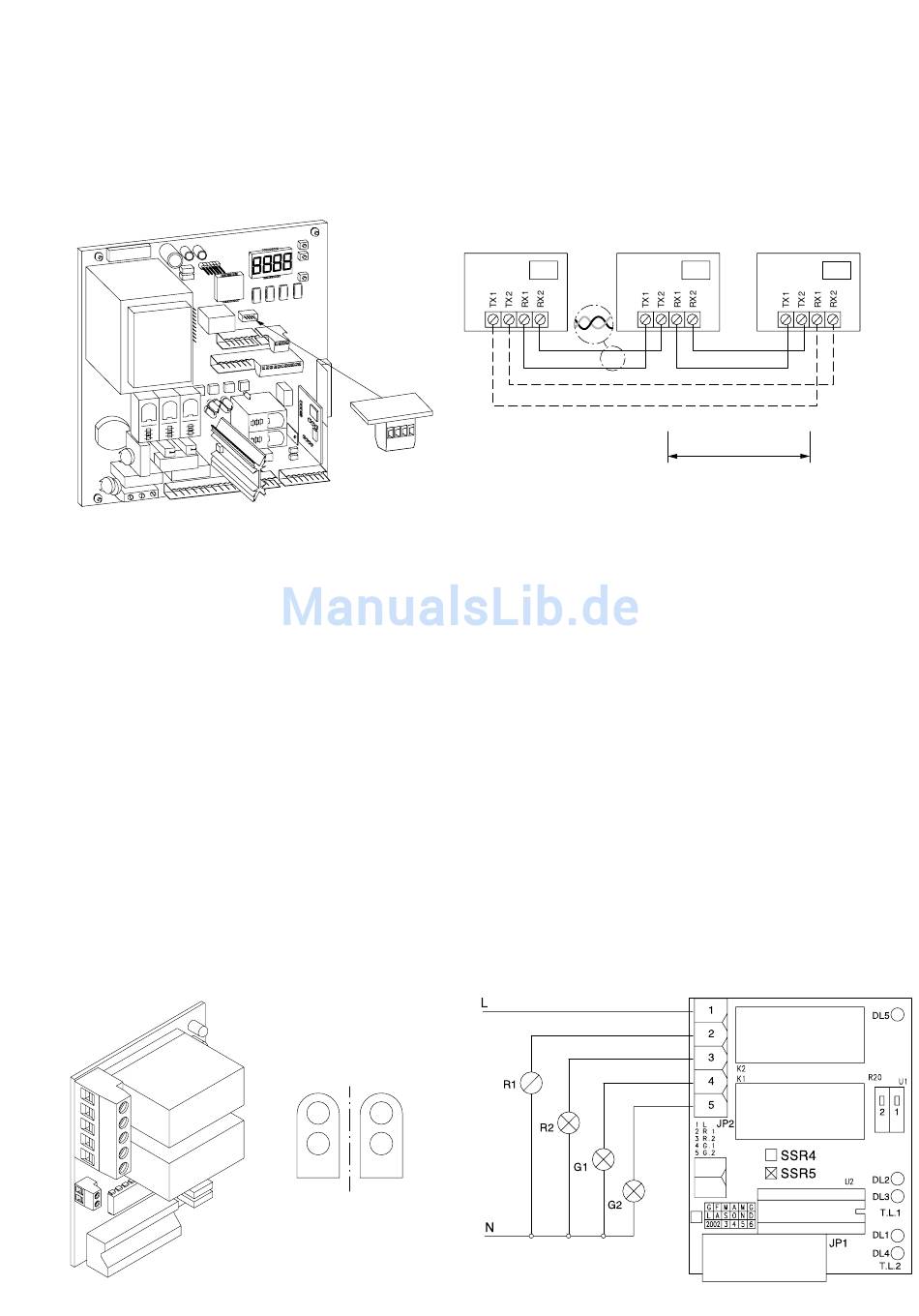

12.) Serielle Anschlüsse
Mit der Zusatzplatine SCS1 können Sie serielle Verbindungen erstellen. Dies ist bei Nutzung des Codeschlosses
Seletto oder bei der Verknüpfung von mehreren Steuerungen notwendig. Bei seriell verbundenen Anlagen genügt
ein Startimpuls um alle verbundenen Steuerungen anzusprechen.
Alle Steuerungen nach dem nachfolgenden Schema mit einem zweiadrigen Telefonkabel verbinden. Zwischen zwei
Steuerungen darf dieses Telefonkabel eine Länge von 250 m nicht überschreiten.
Eine der verbundenen Steuerungen muß als impulsweitergebende Steuerung (Master) eingestellt werden. Alle anderen Steuerungen
müssen Impulsannehmend (Slave) sein. Dies wird in den Betriebslogiken eingestellt (Logik 22). Die "Master" - Steuerung gibt ihre Befehle an
die "Slave" - Steuerungen weiter. Damit sich die Steuerungen gegenseitig akzeptieren, müssen sie auf der gleichen Adresse miteinander
kommunizieren. Dies ist die zugeordnete "Zone". Deshalb muß bei der "Master" - und den "Slave" - Steuerungen dieselbe Zonenadresse
(siehe Parameter 14) eingegeben werden. Jede Zone kann je nur eine "Master" - Steuerung haben. Wird bei der "Master" - Steuerung die
Zone "000" eingegeben, so steuert diese alle Slaves von allen anderen Zonen. Auf diese Weise läßt sich mit der Zonenzuordnung
Anlagengruppen definieren, die separat oder gemeinsam angesteuert werden können.
13.) Anschluß der Zusatzplatine SSR 5
Die Zusatzplatine SSR 5 wird als Vorheizkarte für hydraulische Drehtorantriebe oder als Steuerung für eine Rot-Grün-Ampel verwendet.
Verwendung als Vorheizkarte für hydraulische Drehtorantriebe:
Die Zusatzplatine in den entsprechenden Steckplatz (JP 8) der Steuerung Rigel 5 aufstecken. Dabei darauf achten, daß sie weder verkantet
noch ein elektronisches Bauteil beschädigt wird.
Den bei der SSR 5 beiliegenden Temperaturfühler an den Klemmen 6 und 7 der Zusatzplatine anschließen und nach außen führen.
Die Logik Nr. 18 ("Konfiguration der Klemmen 12 und 13 in Bezug auf Blinkleuchte und Elektroschloß") muß auf "ON" gestellt werden.
Falls Sie an den Klemmen 10 und 11 ein Elektroschloß oder eine Blinkleuchte angeschlossen haben, müssen Sie dieses auf die Klemmen
12 und 13 legen. Der Lichtanschluß an den Klemmen 12 und 13 entfällt.
Im Parametermenü 13 "Intensität der Vorheizung" einen prozentualen Wert des Stroms eingeben, der die Wicklung der Motoren und somit
das umgebende Öl auf Temperatur hält.
Über das Potentiometer auf der SSR 5 können Sie einstellen, ab welcher Temperatur die Vorheizkarte zuschalten soll. Einstellbereich:
+8°C bis -8°C.
Verwendung als Ampelkarte zur Steuerung von 2 Rot - Grün - Ampeln:
1
2
3
4
5
6
7
R1 R2
G1 G2
Ampel 1 - außen Ampel 2 - innen
SCS1
Seite 20 / Rigel 5
SCS1
SCS1
Max. 250m
6
7
DIP function
1 Blinking
2 Red light in close position
