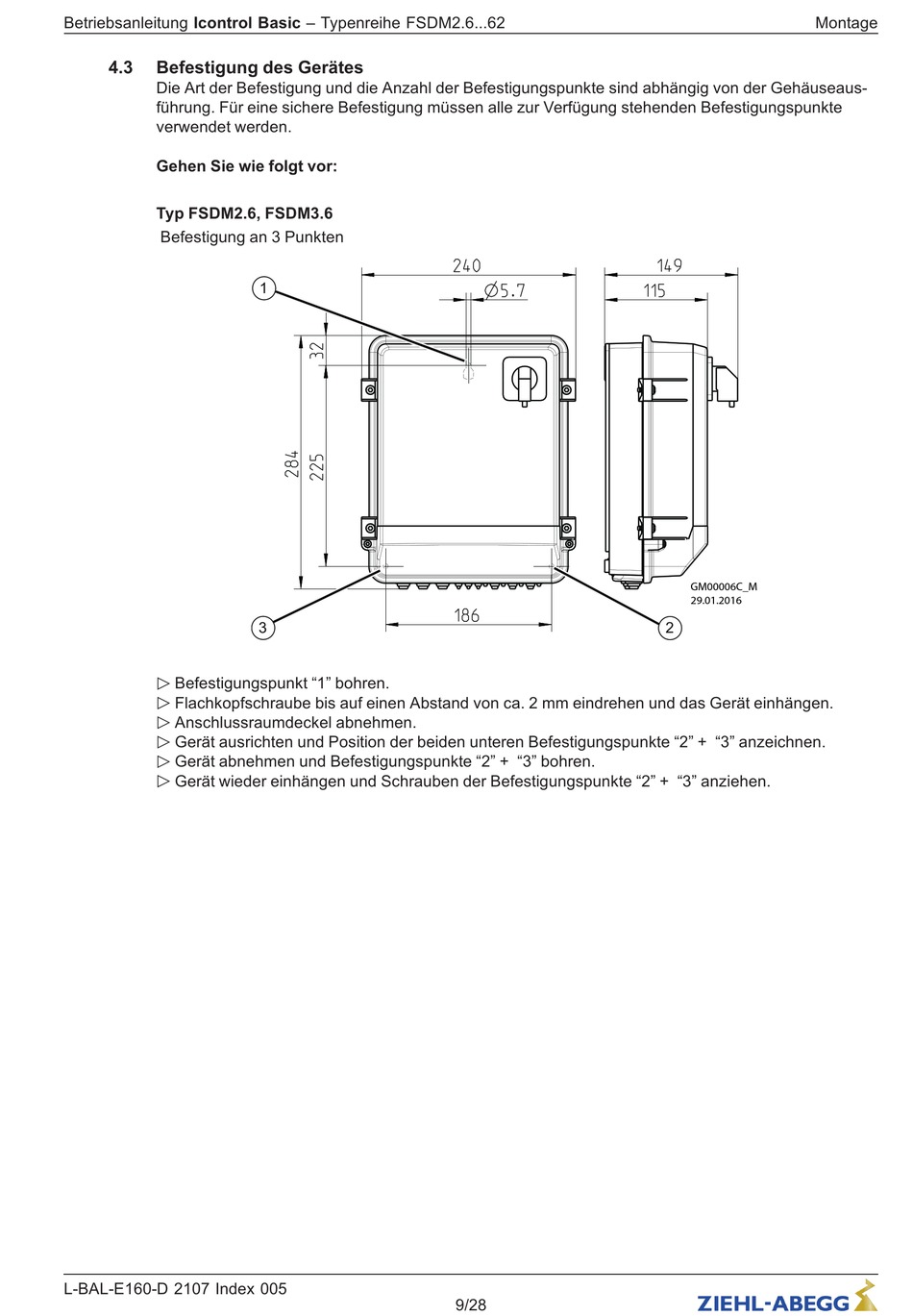

4.3 Befestigung des Gerätes
Die Art der Befestigung und die Anzahl der Befestigungspunkte sind abhängig von der Gehäuseaus-
führung. Für eine sichere Befestigung müssen alle zur Verfügung stehenden Befestigungspunkte
verwendet werden.
Gehen Sie wie folgt vor:
Typ FSDM2.6, FSDM3.6
Befestigung an 3 Punkten
Befestigungspunkt "1" bohren.
"
Flachkopfschraube bis auf einen Abstand von ca. 2 mm eindrehen und das Gerät einhängen.
"
Anschlussraumdeckel abnehmen.
"
Gerät ausrichten und Position der beiden unteren Befestigungspunkte "2" + "3" anzeichnen.
"
Gerät abnehmen und Befestigungspunkte "2" + "3" bohren.
"
Gerät wieder einhängen und Schrauben der Befestigungspunkte "2" + "3" anziehen.
"
