Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C
4.3

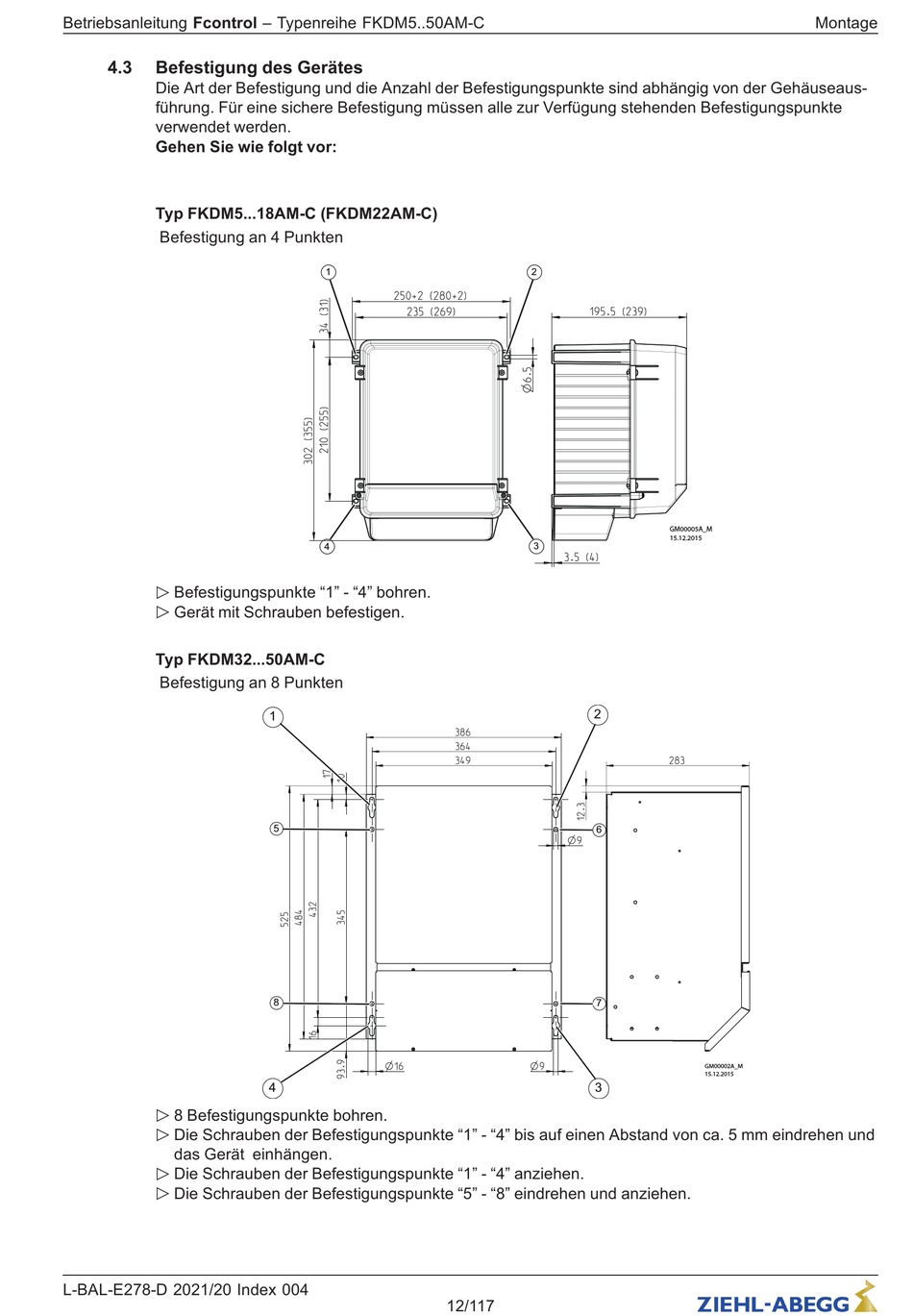

Befestigung des Gerätes
Die Art der Befestigung und die Anzahl der Befestigungspunkte sind abhängig von der Gehäuseaus-
führung. Für eine sichere Befestigung müssen alle zur Verfügung stehenden Befestigungspunkte
verwendet werden.
Gehen Sie wie folgt vor:
Typ FKDM5...18AM-C (FKDM22AM-C)
Befestigung an 4 Punkten
Befestigungspunkte "1" - "4" bohren.
"
Gerät mit Schrauben befestigen.
"
Typ FKDM32...50AM-C
Befestigung an 8 Punkten
8 Befestigungspunkte bohren.
"
Die Schrauben der Befestigungspunkte "1" - "4" bis auf einen Abstand von ca. 5 mm eindrehen und
"
das Gerät einhängen.
Die Schrauben der Befestigungspunkte "1" - "4" anziehen.
"
Die Schrauben der Befestigungspunkte "5" - "8" eindrehen und anziehen.
"
L-BAL-E278-D 2021/20 Index 004
1
4
1
5
8
4
2
3
2
6
7
3
Art.-Nr.
12/117
Montage
GM00005A_M
15.12.2015
GM00002A_M
15.12.2015
