Betriebsanleitung ZETADYN 3BF009-1

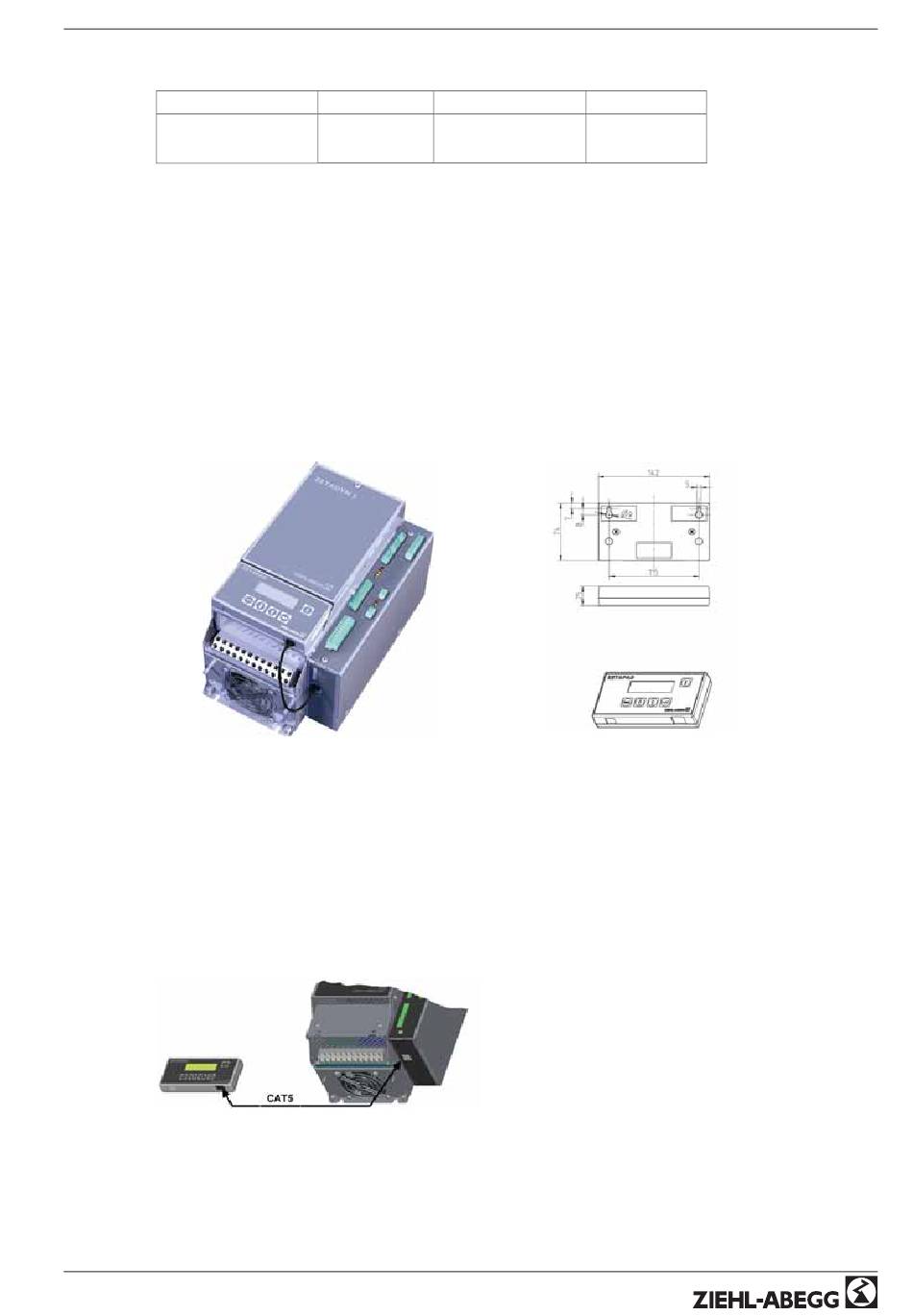

6.2.6 Zuordnung Netzdrossel und Funkentstörlter
Umrichter
ZETADYN 3BF009-1
6.3

Bedienterminal ZETAPAD

Das ZETAPAD ist ein vom Frequenzumrichter unabhängiges Bedienmodul. Es kann zur Bedienung
und Parametrierung von allen Umrichtern des Typs ZETADYN 3 verwendet werden.
Bei Verwendung einer längeren Verbindungsleitung ist eine Fernbedienung des Umrichters möglich.
6.3.1

Montage / Befestigung

Die Befestigung erfolgt durch mitgelieferte Magnetstreifen, die auf der Rückseite aufgeklebt werden,
auf der Frontseite des Frequenzumrichters sowie auf allen magnetisierbaren Flächen.
Zur Befestigung des ZETAPAD auf nicht magnetischem Untergrund benden sich auf dessen Rück-
seite zwei Schlüssellöcher (siehe Abb.).
6.3.2 Abmaße
Befestigung ZETAPAD an ZETADYN 3
6.3.3

Anschluss

Der Anschluss erfolgt an der RJ-45 Buchse des Bedienterminals und des ZETADYN 3 (X-PAD).
Anschlussleitung
CAT5 Netzwerkleitung,8-adrig
beidseitig RJ-45 Stecker, 8polig
maximale Leitungslänge: 50m
Leiterquerschnitt >= AWG26
Anschluss ZETAPAD
R-TBA08_02-D 1127
Netzdrossel Funkentstörlter
ND009-1 -
- FEF011KK4D
Abmaße ZETAPAD
Art.-Nr. 00163326-D
46/170
Zusatzgeräte
Artikel-Nr.
357091
357192
