6 Zusatzgeräte
6.1

Bedienterminal ZApad

Das ZApad ist ein vom ZAdyn4B unabhängiges Bedienmodul. Es kann zur Bedienung und Paramet-
rierung von allen Frequenzumrichtern des Typs ZETADYN 3 und ZAdyn4B verwendet werden.
Bei Verwendung einer längeren Verbindungsleitung ist eine Fernbedienung des Frequenzumrichters
möglich.
6.1.1

Montage / Befestigung

Das ZApad wird durch Magnetstreifen auf dem Gehäuse des ZAdyn4B befestigt. Die Magnetstreifen
werden in die drei Aussparungen auf der Rückseite des ZApads geklebt. Die Magnetstreifen sind dem
ZApad beigelegt.

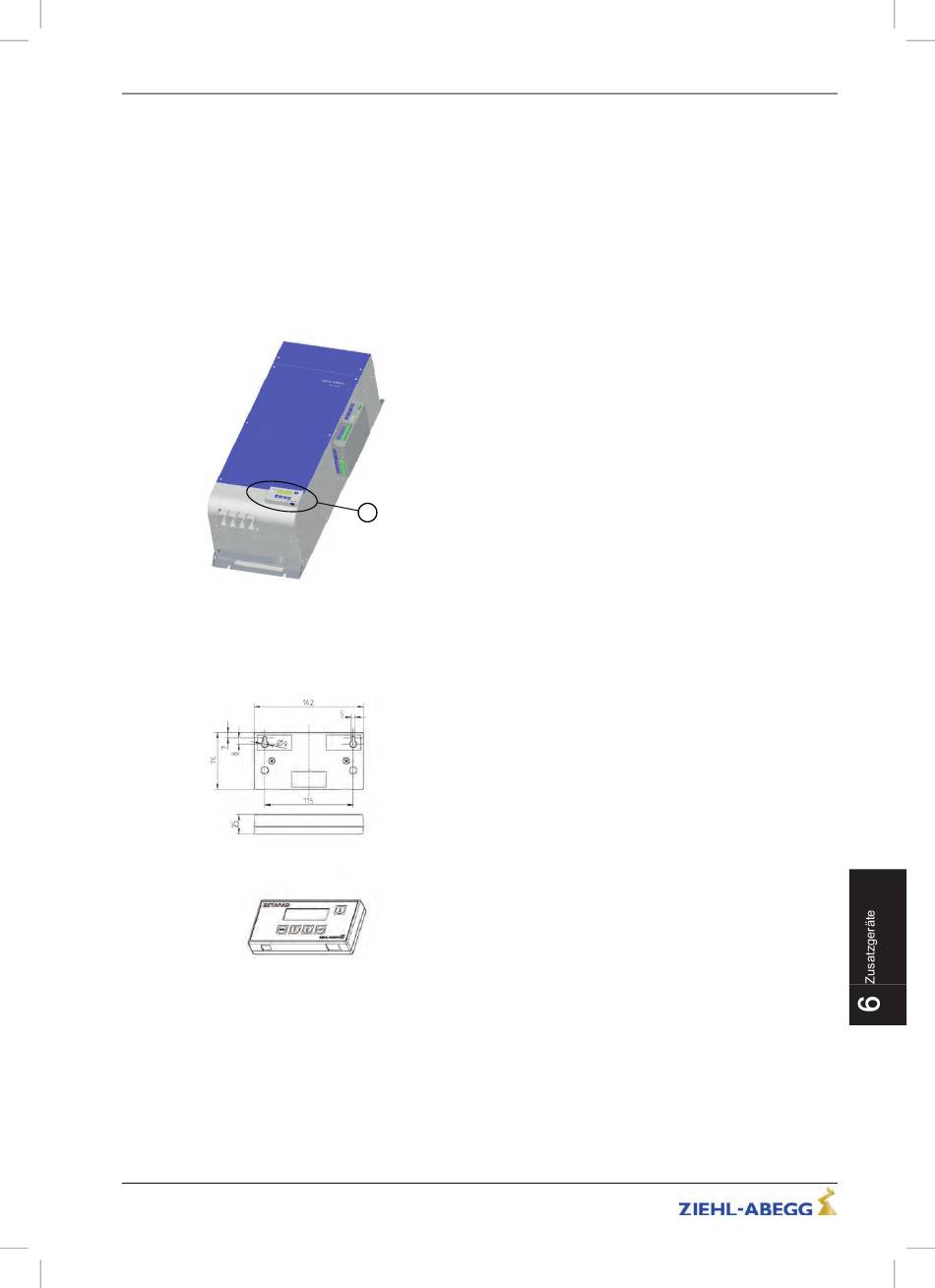

Befestigung ZApad auf dem ZAdyn4B
1 ZApad
Zur Befestigung des ZApad auf nicht magnetischem Untergrund befinden sich auf seiner Rückseite
zwei Schlüssellöcher.
6.1.2

Abmessungen

Abmessungen ZApad
6.1.3

Anschluss

Der Anschluss erfolgt an der RJ-45 Buchse des Bedienterminals und des ZAdyn4B (X-PAD).
Anschlussleitung
CAT5 Netzwerkleitung, 8-adrig
beidseitig RJ-45 Stecker, 8-polig
maximale Leitungslänge: 50 m
Leiterquerschnitt >= AWG26
