Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6...62
5.7
Analog Eingang "E1" zur Vorgabe der Ventilatordrehzahl
Das Gerät besitzt einen analog Eingang zur Vorgabe der Ventilatordrehzahl, Anschluss an "E1"-
"GND" (Analog In 1).
Werkseitig ist der Eingang für ein 0...10 V Drehzahlvorgabesignal konfiguriert. Für ein 0...20 mA
Signal oder ein PWM-Signal ist eine Anpassung mit internen Steckern erforderlich.
Beachten Sie abhängig von der Gerätegröße (siehe Typenbezeichnung) die nachfolgenden Möglich-
keiten zur Drehzahlvorgabe.
Gefahr durch elektrischen Strom
•
Stecker nicht unter Spannung umstecken, Sicherheitshinweise beachten!
•
Auf richtige Polarität des Signals muss geachtet werden!
•
Niemals Netzspannung am Signaleingang anlegen!

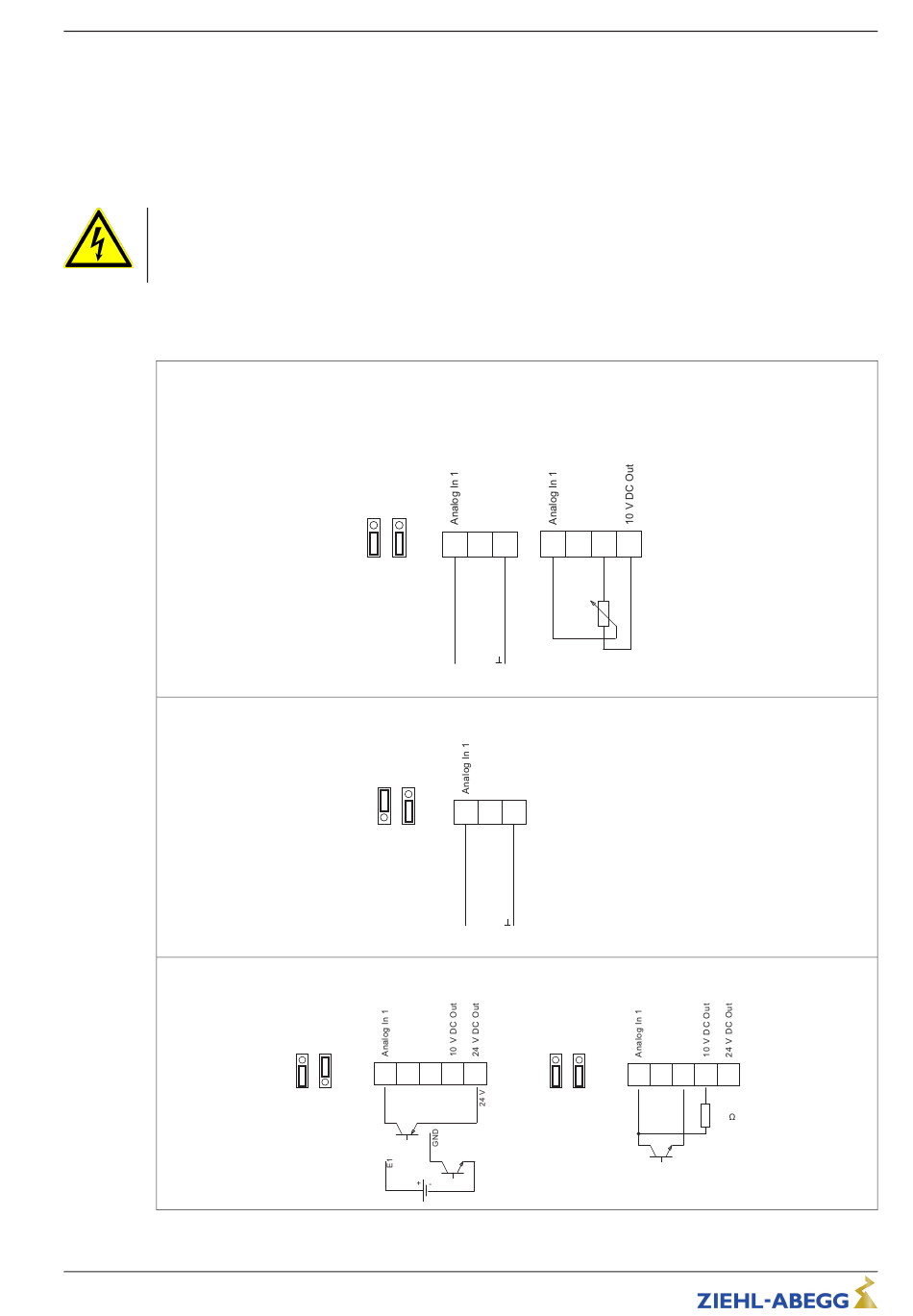

Möglichkeiten zur Drehzahlvorgabe bei Typen FSDM2.6...FSDM17
0...10 V (werkseitig)
Ansteuerung über externes Vorgabesignal 0...10 V
oder
Drehzahlvorgabe über externes Potenziometer (10 kΩ) an den Klemmen "+10 V" und "GND" mit Abgriff auf
Klemme "E1".
0...20 mA
Ansteuerung über externes Vorgabesignal 0...20 mA.
0...100 % PWM
Ansteuerung über externes Vorgabesignal PWM
L-BAL-E160-D 2107 Index 005
E1
V
E1,1 E1,2
+
0...10 V
E1
mA
E1,1 E1,2
PWM
E1
D1 GND 10V
E1,1 E1,2
15...28 V
Art.-Nr.
15/28
D1 GND
E1
D1 GND 10V
10 kΩ
30.08.11
i_jumper_if_basic_0_10v.eps
D1 GND
31.01.12
i_jumper_if_basic_0_20
+
0...20 mA
24V
PWM
E1
(10 V)
E1,1 E1,2
PWM
f = 1...10 kHz
Elektrische Installation
D1 GND 10V 24V
10 k
31.01.12
i_jumper_if_basic_pwm.eps
