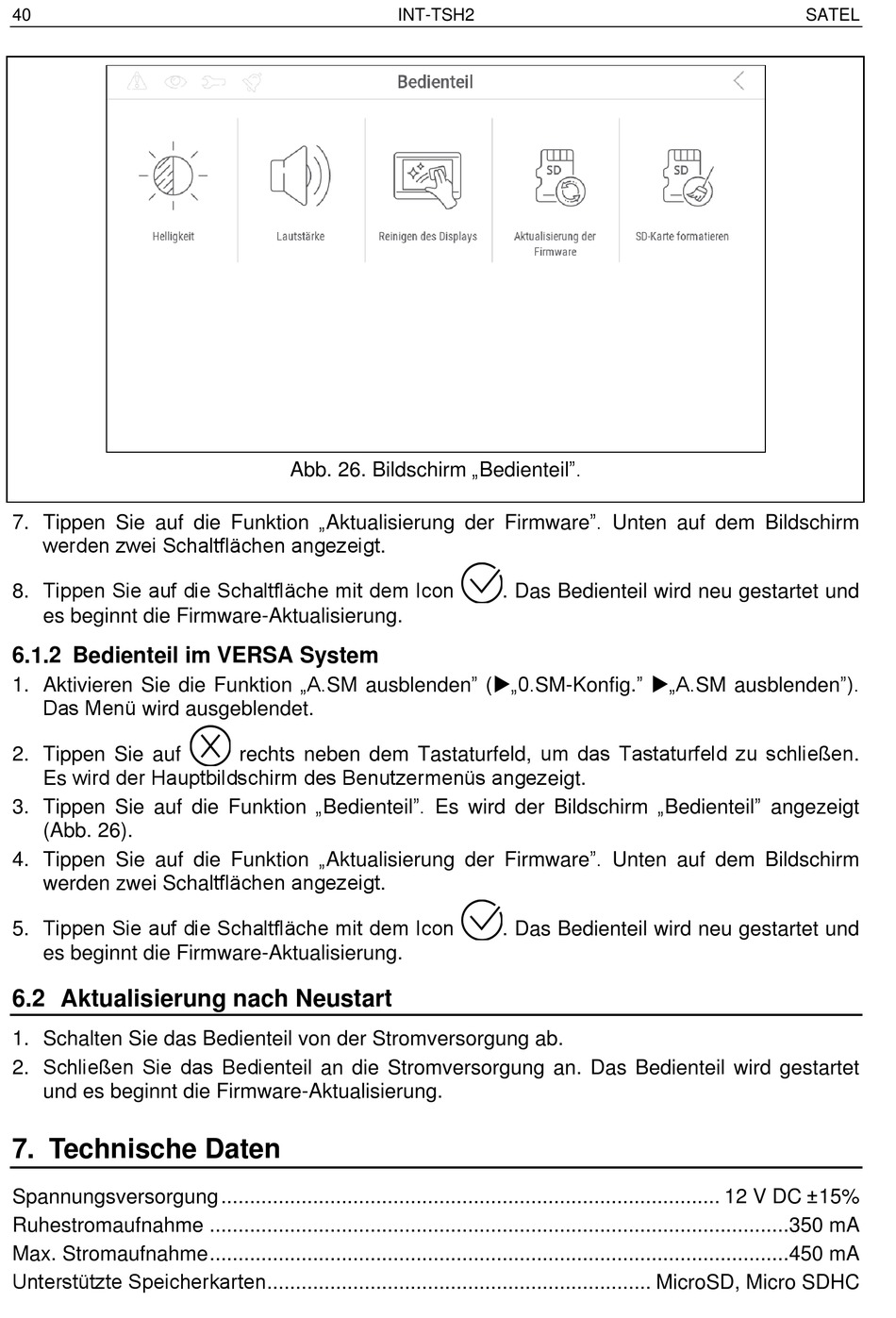

Bedienteil Im Versa System; Aktualisierung Nach Neustart; Technische Daten - Satel INT-TSH2 Errichteranleitung

40
7. Tippen Sie auf die Funktion „Aktualisierung der Firmware". Unten auf dem Bildschirm
werden zwei Schaltflächen angezeigt.
8. Tippen Sie auf die Schaltfläche mit dem Icon
es beginnt die Firmware-Aktualisierung.

6.1.2 Bedienteil im VERSA System

1. Aktivieren Sie die Funktion „A.SM ausblenden" („0.SM-Konfig." „A.SM ausblenden").
Das Menü wird ausgeblendet.
2. Tippen Sie auf
Es wird der Hauptbildschirm des Benutzermenüs angezeigt.
3. Tippen Sie auf die Funktion „Bedienteil". Es wird der Bildschirm „Bedienteil" angezeigt
(Abb. 26).
4. Tippen Sie auf die Funktion „Aktualisierung der Firmware". Unten auf dem Bildschirm
werden zwei Schaltflächen angezeigt.
5. Tippen Sie auf die Schaltfläche mit dem Icon
es beginnt die Firmware-Aktualisierung.

6.2 Aktualisierung nach Neustart

1. Schalten Sie das Bedienteil von der Stromversorgung ab.
2. Schließen Sie das Bedienteil an die Stromversorgung an. Das Bedienteil wird gestartet
und es beginnt die Firmware-Aktualisierung.

7. Technische Daten

Spannungsversorgung ....................................................................................... 12 V DC ±15%
Ruhestromaufnahme ..................................................................................................... 350 mA
Max. Stromaufnahme ..................................................................................................... 450 mA
Unterstützte Speicherkarten ................................................................... MicroSD, Micro SDHC
INT-TSH2
Abb. 26. Bildschirm „Bedienteil".
rechts neben dem Tastaturfeld, um das Tastaturfeld zu schließen.
. Das Bedienteil wird neu gestartet und
. Das Bedienteil wird neu gestartet und
