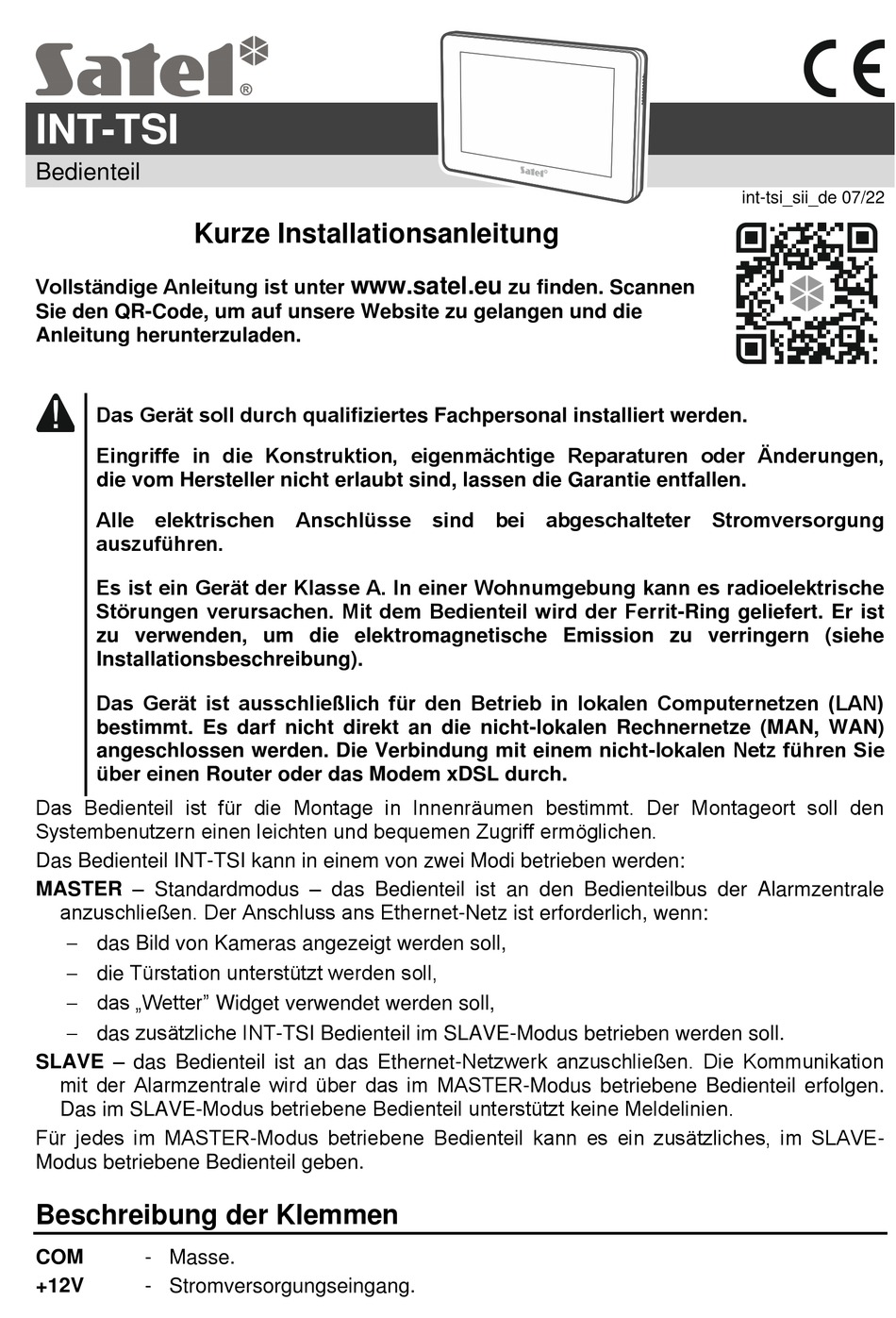

INT-TSI
Bedienteil
Kurze Installationsanleitung
Vollständige Anleitung ist unter
Sie den QR-Code, um auf unsere Website zu gelangen und die
Anleitung herunterzuladen.
Das Gerät soll durch qualifiziertes Fachpersonal installiert werden.
Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen,
die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen.
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung
auszuführen.
Es ist ein Gerät der Klasse A. In einer Wohnumgebung kann es radioelektrische
Störungen verursachen. Mit dem Bedienteil wird der Ferrit-Ring geliefert. Er ist
zu verwenden, um die elektromagnetische Emission zu verringern (siehe
Installationsbeschreibung).
Das Gerät ist ausschließlich für den Betrieb in lokalen Computernetzen (LAN)
bestimmt. Es darf nicht direkt an die nicht-lokalen Rechnernetze (MAN, WAN)
angeschlossen werden. Die Verbindung mit einem nicht-lokalen Netz führen Sie
über einen Router oder das Modem xDSL durch.
Das Bedienteil ist für die Montage in Innenräumen bestimmt. Der Montageort soll den
Systembenutzern einen leichten und bequemen Zugriff ermöglichen.
Das Bedienteil INT-TSI kann in einem von zwei Modi betrieben werden:
MASTER – Standardmodus – das Bedienteil ist an den Bedienteilbus der Alarmzentrale
anzuschließen. Der Anschluss ans Ethernet-Netz ist erforderlich, wenn:
 das Bild von Kameras angezeigt werden soll,
 die Türstation unterstützt werden soll,
 das „Wetter" Widget verwendet werden soll,
 das zusätzliche INT-TSI Bedienteil im SLAVE-Modus betrieben werden soll.
SLAVE – das Bedienteil ist an das Ethernet-Netzwerk anzuschließen. Die Kommunikation
mit der Alarmzentrale wird über das im MASTER-Modus betriebene Bedienteil erfolgen.
Das im SLAVE-Modus betriebene Bedienteil unterstützt keine Meldelinien.
Für jedes im MASTER-Modus betriebene Bedienteil kann es ein zusätzliches, im SLAVE-
Modus betriebene Bedienteil geben.
Beschreibung der Klemmen
COM
- Masse.
+12V
- Stromversorgungseingang.
www.satel.eu
zu finden. Scannen
int-tsi_sii_de 07/22

Werbung

loading

Inhaltszusammenfassung für Satel INT-TSI

  • Seite 1 Das Bedienteil ist für die Montage in Innenräumen bestimmt. Der Montageort soll den Systembenutzern einen leichten und bequemen Zugriff ermöglichen. Das Bedienteil INT-TSI kann in einem von zwei Modi betrieben werden: MASTER – Standardmodus – das Bedienteil ist an den Bedienteilbus der Alarmzentrale anzuschließen.
  • Seite 2 INT-TSI SATEL - Uhr. - Daten. Z1, Z2 - Meldelinien. RSA, RSB - Klemmen für künftige Anwendungen (RS-485). Installation des im MASTER-Modus betriebenen Bedienteils 1. Öffnen Sie das Gehäuse des Bedienteils (Abb. 1). Das Werkzeug zur Öffnung des Gehäuses wird mit dem Bedienteil mitgeliefert.
  • Seite 3 Das Bedienteil kann direkt von der Alarmzentrale (Abb. 3), von einem Erweiterungsmodul mit Netzteil oder von einem zusätzlichen Netzteil gespeist werden. Das Bedienteil INT-TSI darf nicht aus dem Ausgang +KPD der Zentralen INTEGRA 24, INTEGRA 32 und INTEGRA 128-WRL versorgt werden. Verwenden Sie den als „41.
  • Seite 4 12. Schalten Sie die Stromversorgung ein und starten Sie den SLAVE-Betriebsmodus (siehe vollständige Installationsanleitung) Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
