Satel INT-TSH2R Kurze Installationsanleitung

INT-TSH2R
Bedienteil
Kurze Installationsanleitung
Vollständige Anleitung ist unter
den QR-Code, um auf unsere Website zu gelangen und die Anleitung
herunterzuladen.
Das Gerät soll durch qualifiziertes Fachpersonal installiert werden.
Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller
nicht erlaubt sind, lassen die Garantie entfallen.
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen.
Es ist ein Gerät der Klasse A. In einer Wohnumgebung kann es radioelektrische Störungen
verursachen.
Das Bedienteil ist für die Montage im Innenbereich vorgesehen. Der Montageort soll den Systembenutzern
einen leichten und bequemen Zugriff ermöglichen.

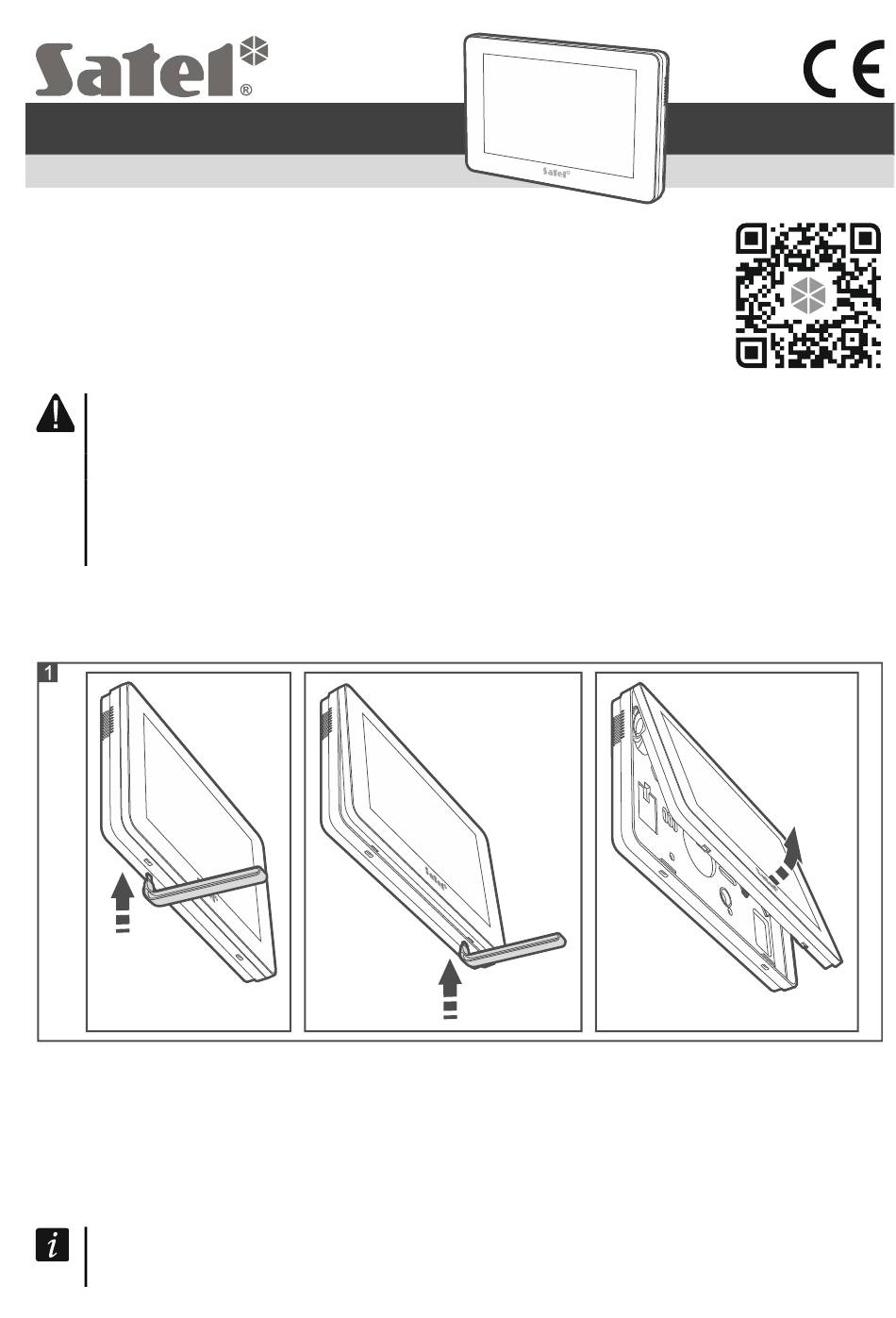

1. Öffnen Sie das Gehäuse des Bedienteils (Abb. 1). Das in der Abbildung angezeigte Werkzeug zur Öffnung
des Gehäuses ist im Lieferumfang enthalten.
2. Legen Sie das Gehäuseunterteil an die Wand und markieren Sie die Montagelöcher.
3. Bohren Sie in der Wand Löcher für Montagedübel.
4. Ziehen Sie die Leitungen durch die Öffnung am Gehäuseunterteil.
5. Mit Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand. Die Dübel sollen an die
Montagefläche entsprechend angepasst werden (andere bei Beton oder Ziegel, andere bei Gips usw.).
6. Verbinden Sie die Klemmen DTM, CKM und COM des Bedienteils mit entsprechenden Klemmen des
Kommunikationsbusses der Alarmzentrale (Abb. 2). Bei der Anwendung eines verdrillten Kabels beachten
Sie, dass die Signale CKM (Uhr) und DTM (Daten) nicht in einem gedrillten Adernpaar liegen dürfen.
Die Busleitungen müssen in einem Kabel geführt werden.
Die Länge der Leitungen sollte 300 m nicht überschreiten.
www.satel.pl
zu finden. Scannen Sie
int-tsh2r_sii_de 03/24
