Rändelmutter von Drahtspulenaufnahme lösen.
•
Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der
Spulenbohrung einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
5.3.1.2
Drahtvorschubrollen wechseln
Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Drahtvorschubrollen müssen zu
Drahtdurchmesser und Material passen.
•
Anhand der Rollenbeschriftung prüfen, ob die Rollen zum Drahtdurchmesser passen.
Ggf. wenden oder wechseln!
•
Für Stahldrähte und andere harte Drähte, Rollen mit V-Nut verwenden,
•
Für Aluminiumdrähte und andere weiche, legierte Drähte, angetriebene Rollen mit U-Nut
verwenden.
•
Für Fülldrähte angetriebene Rollen mit geriffelter (randierter) U-Nut verwenden.
•

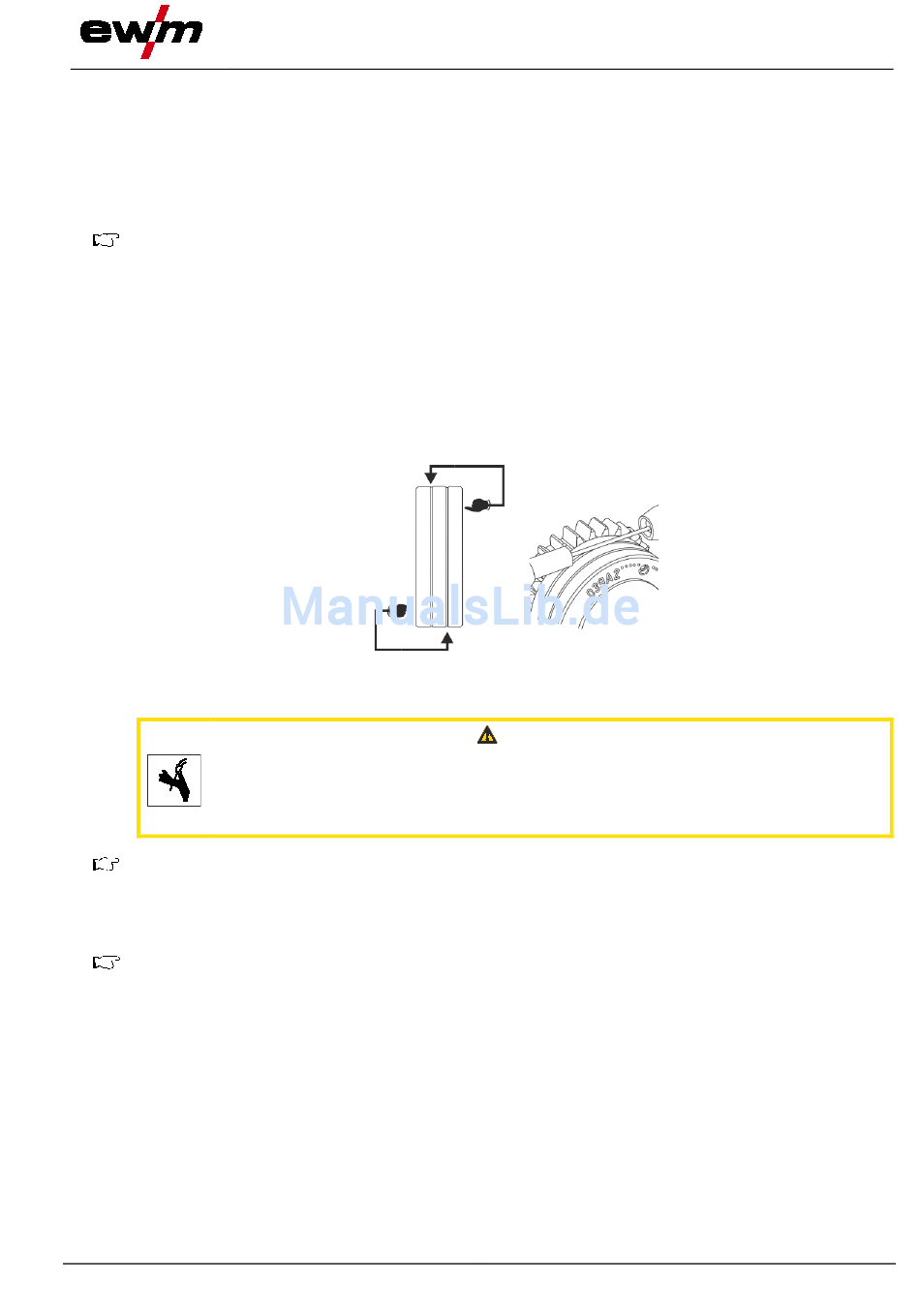

Neue Antriebsrollen so aufschieben, dass der verwendete Drahtdurchmesser auf der Antriebsrolle
lesbar ist.
•
Antriebsrollen mit Rändelschrauben festschrauben.
5.3.1.3
Drahtelektrode einfädeln
Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten
und Körperteile sowie Gesicht und Auge verletzen!
•
Schweißbrenner nie auf den eigenen Körper oder andere Personen richten!
Durch ungeeigneten Anpressdruck wird der Verschleiß der Drahtvorschubrollen erhöht!
•
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
•
Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) höher einstellen!
Die Einfädelgeschwindigkeit kann, durch gleichzeitiges Drücken der Drucktaste Drahteinfädeln
und Drehen am Drehknopf Drahtgeschwindigkeit, stufenlos eingestellt werden. In der linken
Anzeige der Gerätesteuerung wird die gewählte Einfädelgeschwindigkeit und in der rechten
Anzeige der aktuelle Motorstrom des Drahtvorschubantriebes angezeigt.
099-000094-EW500
18.07.2017
Aufbau und Funktion
Abbildung 5-11
VORSICHT
Drahtförderung
25
