KAPITEL 3 Pronar 683P
Die Betriebsbremse (Druckluft- oder Hydraulikbremse) wird vom Arbeitsplatz des
Schlepperfahrers betätigt, indem das Bremspedal im Schlepper bedient wird. Die Aufgabe
des Steuerungsventils (2) - Bild (3.4), (3.5) sowie (3.6), ist die Bedienung der Bremsen des
Anhängers gleichzeitig bei der Betätigung der Schlepperbremse. Darüber hinaus wird die
Anhängerbremse automatisch durch das Steuerungsventil betätigt, wenn die Verbindung
zwischen dem Schlepper und Anhänger unabsichtlich getrennt wird. Das verwendete Ventil
verfügt über eine Vorrichtung zum Lösen der Bremse, die genutzt werden kann, wenn der
Anhänger vom Schlepper abgetrennt wird, vergleiche Abbildung (3.8). Nach dem
Anschließen der Druckluftleitung an den Schlepper schaltet sich die Vorrichtung automatisch
auf normalen Bremsenbetrieb um.

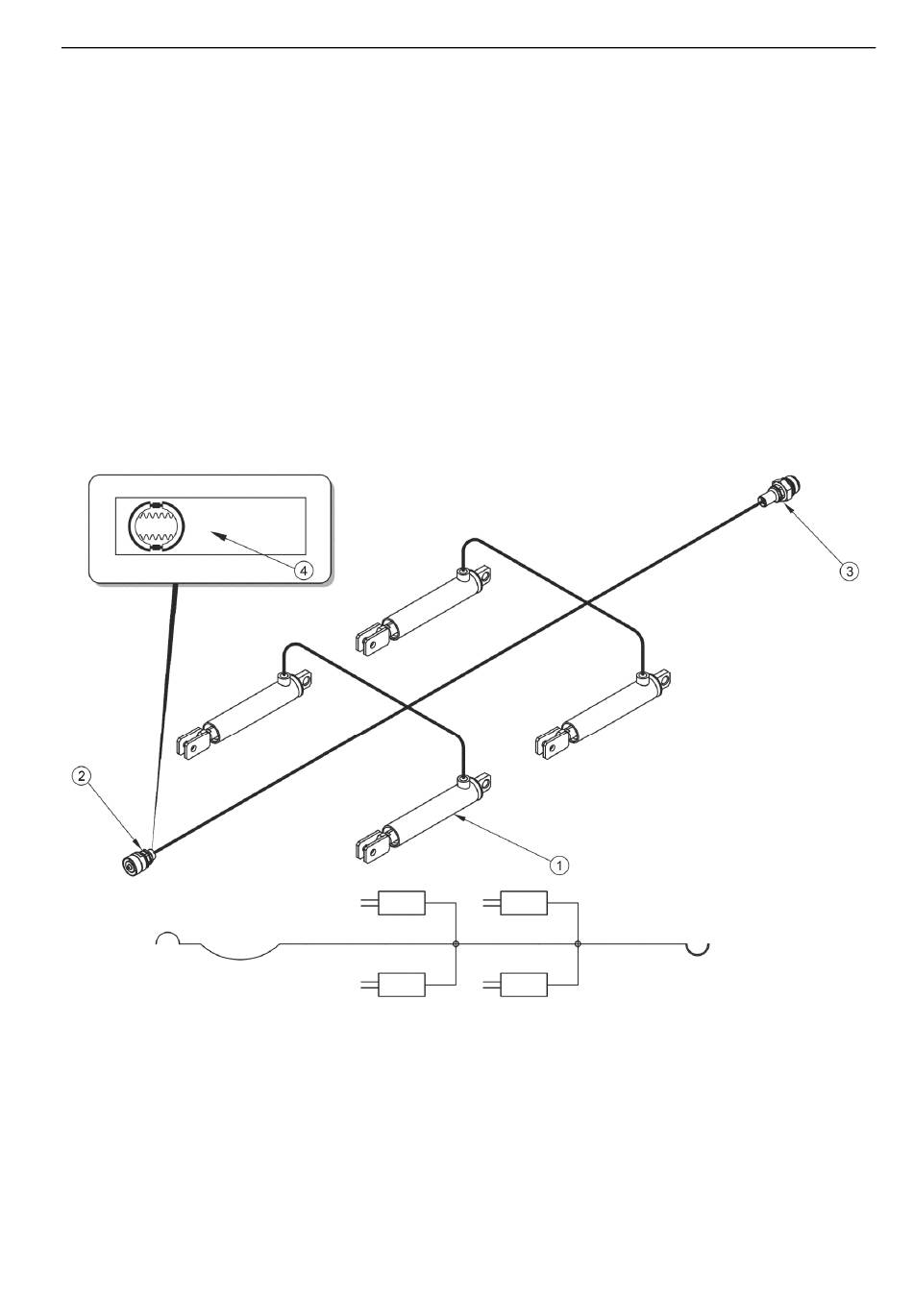

ABBILDUNG 3.7 Aufbau und Schema der Hydraulikbremse
(1) Hydraulikzylinder, (2) Schnellkupplung, (3) Anschlussbuchse, (4) Hinweisaufkleber
Der 3-stufige Bremskraftregler (2) - Abbildung (3.8), passt die Bremskraft an die jeweilige
Einstellung an. Das Umschalten in die gewünschte Betriebsstellung erfolgt vor Fahrtantritt
manuell durch den Bediener mithilfe des Hebels (4). Es sind drei Betriebsstellungen möglich:
A - „Lastfrei", B - „Halblast" und C - „Volllast".
