Pronar T683P KAPITEL 3

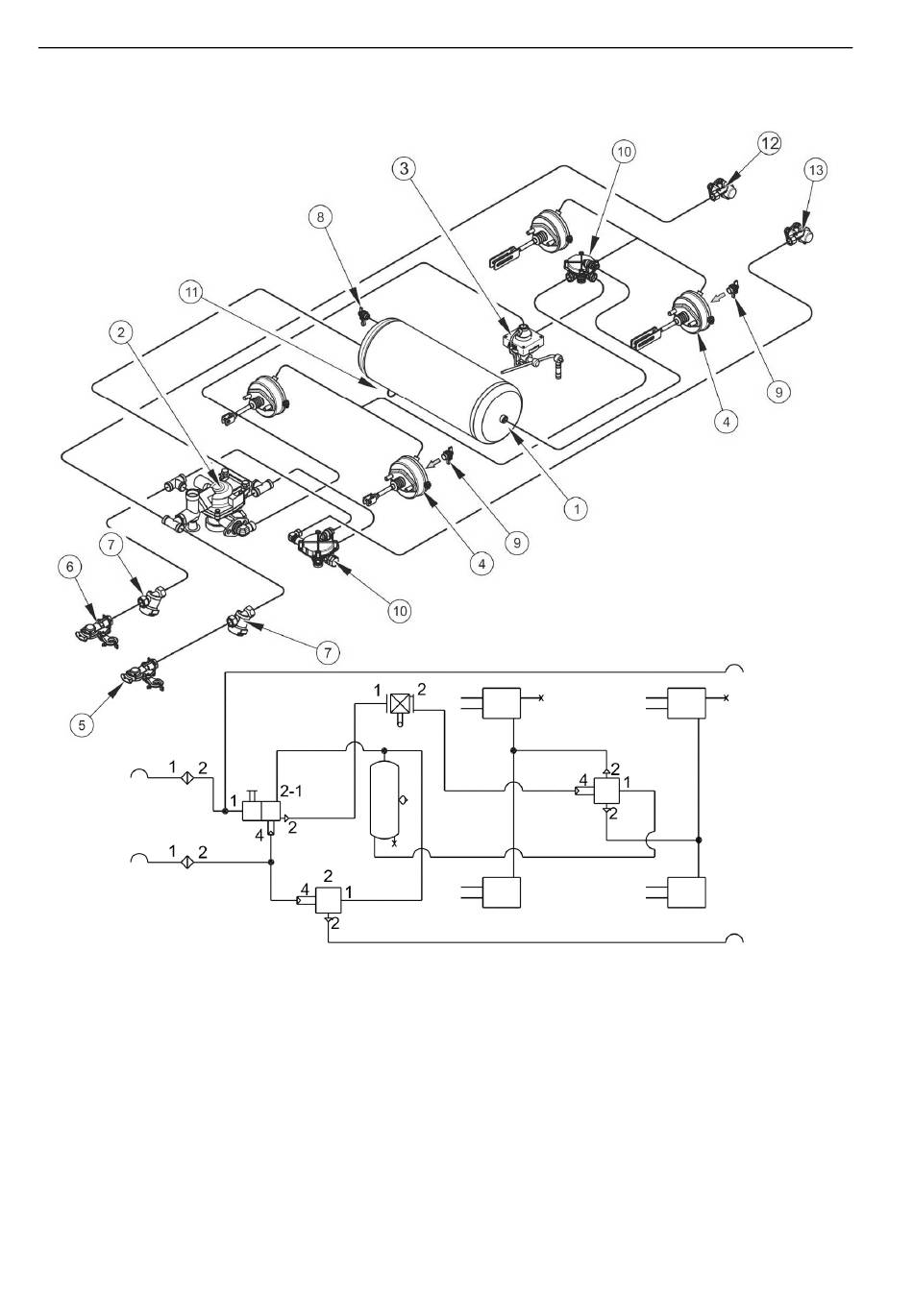

ABBILDUNG 3.6 Aufbau und Schema der Zweikreis-Druckluftbremse mit manuellem
Bremskraftregler
(1) Druckluftbehälter, (2) Steuerventil, (3) Bremskraftregler, (4) Pneumatikzylinder,
(5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss
des Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders, (10) Relaisventil,
(11) Entwässerungsventil, (12) Buchse (rot), (13) Buchse (gelb)
