KAPITEL 3 Pronar 683P

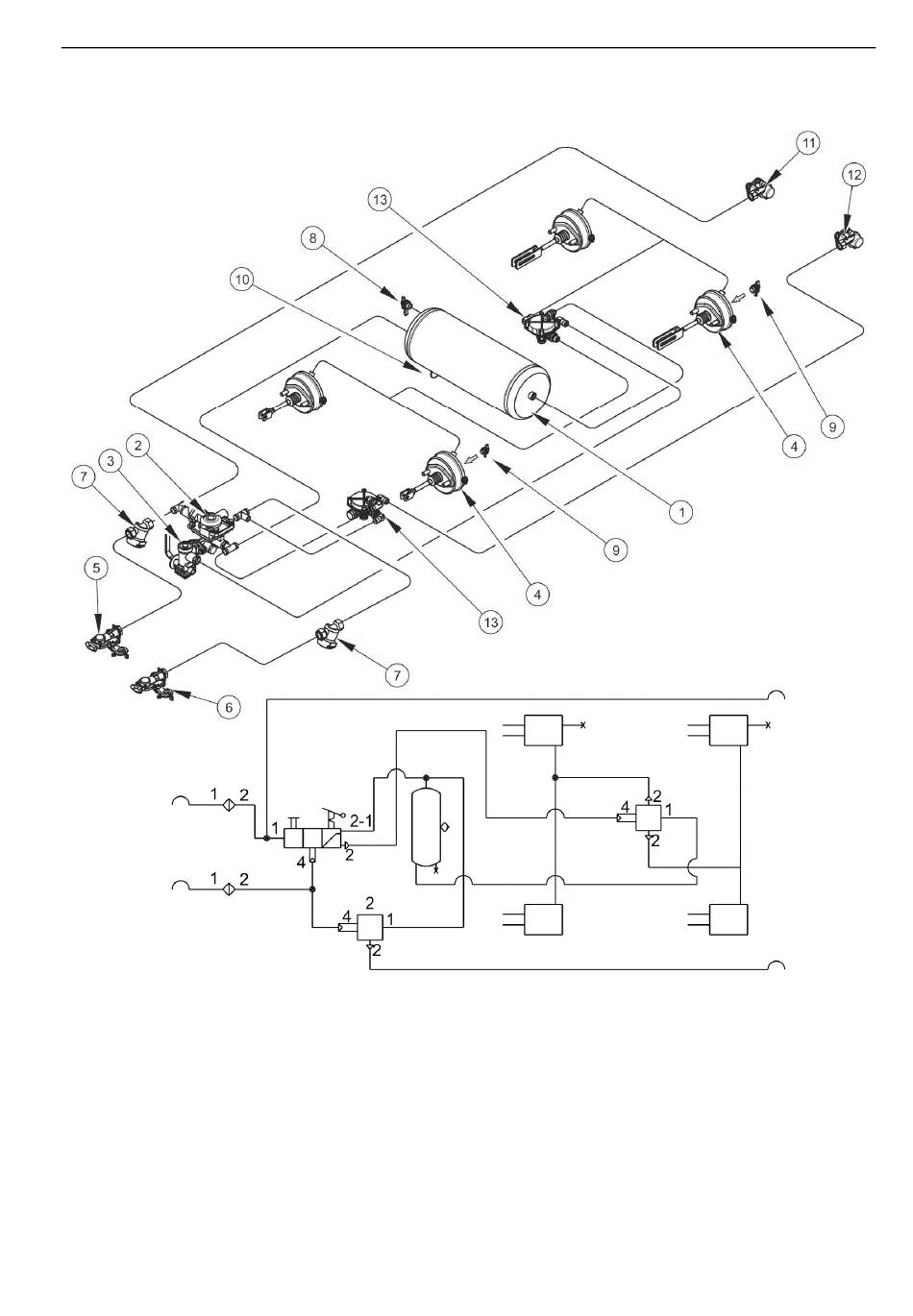

ABBILDUNG 3.5 Aufbau und Schema der Zweikreis-Druckluftbremse mit manuellem
Bremskraftregler
(1) Druckluftbehälter, (2) Steuerventil, (3) Bremskraftregler, (4) Pneumatikzylinder,
(5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss
des Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders, (10) Relaisventil,
(11) Entwässerungsventil, (12) Buchse (rot), (13) Buchse (gelb)
