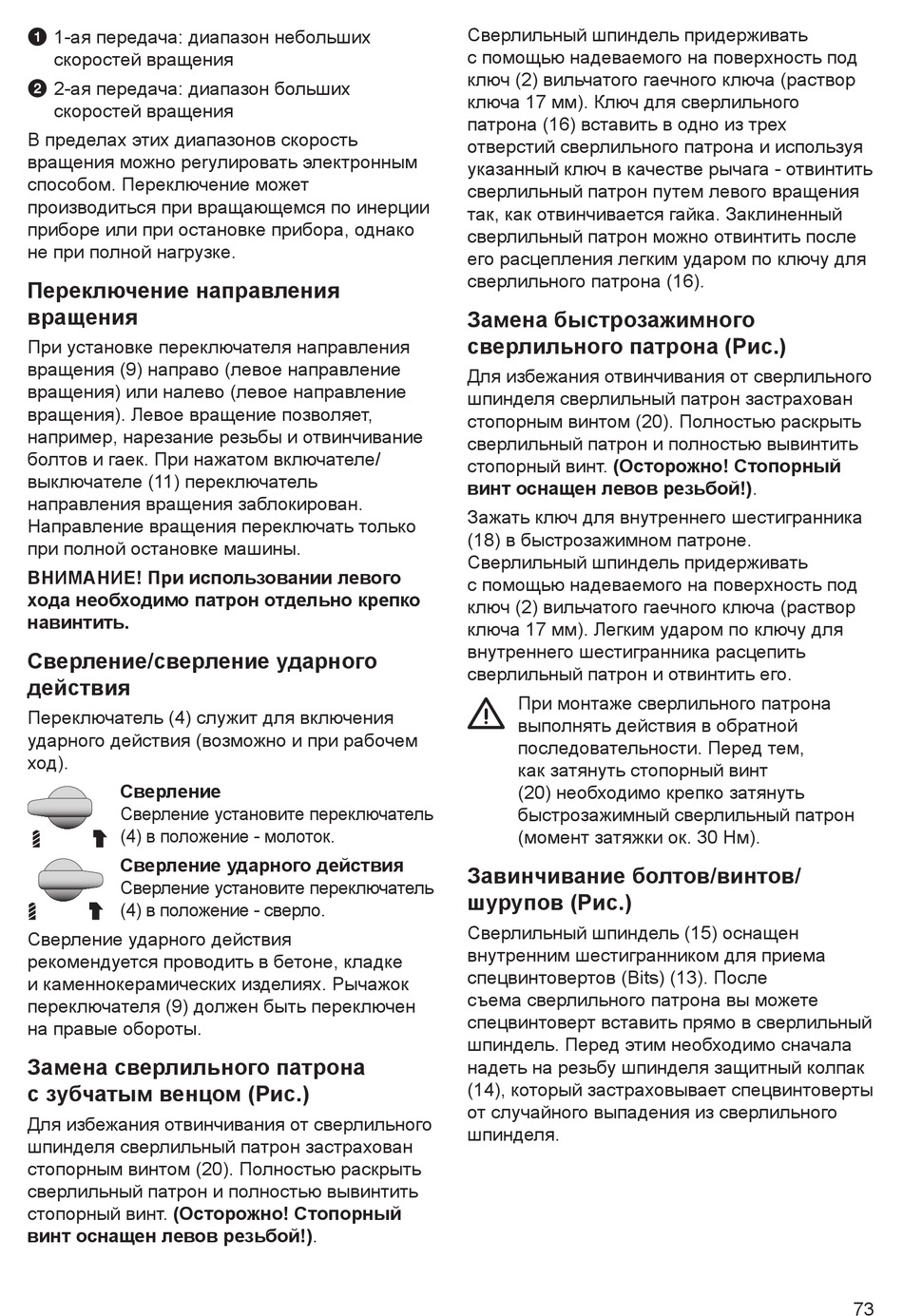

Protool PDP 18-2 E-1 Originalbetriebsanleitung Seite 73

1 1‑ая передача: диапазон небольших
скоростей вращения
2 2‑ая передача: диапазон больших
скоростей вращения
В пределах этих диапазонов скорость
вращения можно реryлировать электронным
способом. Переключение может
производиться при вращающемся по инерции
приборе или при остановке прибора, однако
не при полной нагрузке.
Переключение направления
вращения
При установке переключателя направления
вращения (9) направо (левое направление
вращения) или налево (левое направление
вращения). Левое вращение позволяет,
например, нарезание резьбы и отвинчивание
болтов и гаек. При нажатом включателе/
выключателе (11) переключатель
направления вращения заблокирован.
Направление вращения переключать только
при полной остановке машины.
ВНИМАНИЕ! При использовании левого
хода необходимо патрон отдельно крепко
навинтить.
Сверление/сверление ударного
действия
Переключатель (4) служит для включения
ударного действия (возможно и при рабочем
ход).
Сверление
Сверление установите переключатель
(4) в положение ‑ молоток.
Сверление ударного действия
Сверление установите переключатель
(4) в положение ‑ сверло.
Сверление ударного действия
рекомендуется проводить в бетоне, кладке
и каменнокерамических изделиях. Рычажок
переключателя (9) должен быть переключен
на правые обороты.
Замена сверлильного патрона
с зубчатым венцом (Рис.)
Для избежания отвинчивания от сверлильного
шпинделя сверлильный патрон застрахован
стопорным винтом (20). Полностью раскрыть
сверлильный патрон и полностью вывинтить
стопорный винт. (Осторожно! Стoпoрный
винт оснащен левов резьбой!).
Сверлильный шпиндель придерживать
с помощью надеваемого на поверхность под
ключ (2) вильчатого гаечного ключа (раствор
ключа 17 мм). Ключ для сверлильного
патрона (16) вставить в одно из трех
отверстий сверлильного патрона и используя
указанный ключ в качестве рычага ‑ отвинтить
сверлильный патрон путем левого вращения
так, как отвинчивается гайка. Заклиненный
сверлильный патрон можно отвинтить после
его расцепления легким ударом по ключу для
сверлильного патрона (16).
Замена быстрозажимного
сверлильного патрона (Рис.)
Для избежания отвинчивания от сверлильного
шпинделя сверлильный патрон застрахован
стопорным винтом (20). Полностью раскрыть
сверлильный патрон и полностью вывинтить
стопорный винт. (Осторожно! Стопорный
винт оснащен левов резьбой!).
Зажать ключ для внутреннего шестигранника
(18) в быстрозажимном патроне.
Сверлильный шпиндель придерживать
с помощью надеваемого на поверхность под
ключ (2) вильчатого гаечного ключа (раствор
ключа 17 мм). Легким ударом по ключу для
внутреннего шестигранника расцепить
сверлильный патрон и отвинтить его.
При монтаже сверлильного патрона
выполнять действия в обратной
последовательности. Перед тем,
как затянуть стопорный винт
(20) необходимо крепко затянуть
быстрозажимный сверлильный патрон
(момент затяжки ок. 30 Нм).
Завинчивание болтов/винтов/
шурупов (Рис.)
Сверлильный шпиндель (15) оснащен
внутренним шестигранником для приема
спецвинтовертов (Bits) (13). После
съема сверлильного патрона вы можете
спецвинтоверт вставить прямо в сверлильный
шпиндель. Перед этим необходимо сначала
надеть на резьбу шпинделя защитный колпак
(14), который застраховывает спецвинтоверты
от случайного выпадения из сверлильного
шпинделя.
