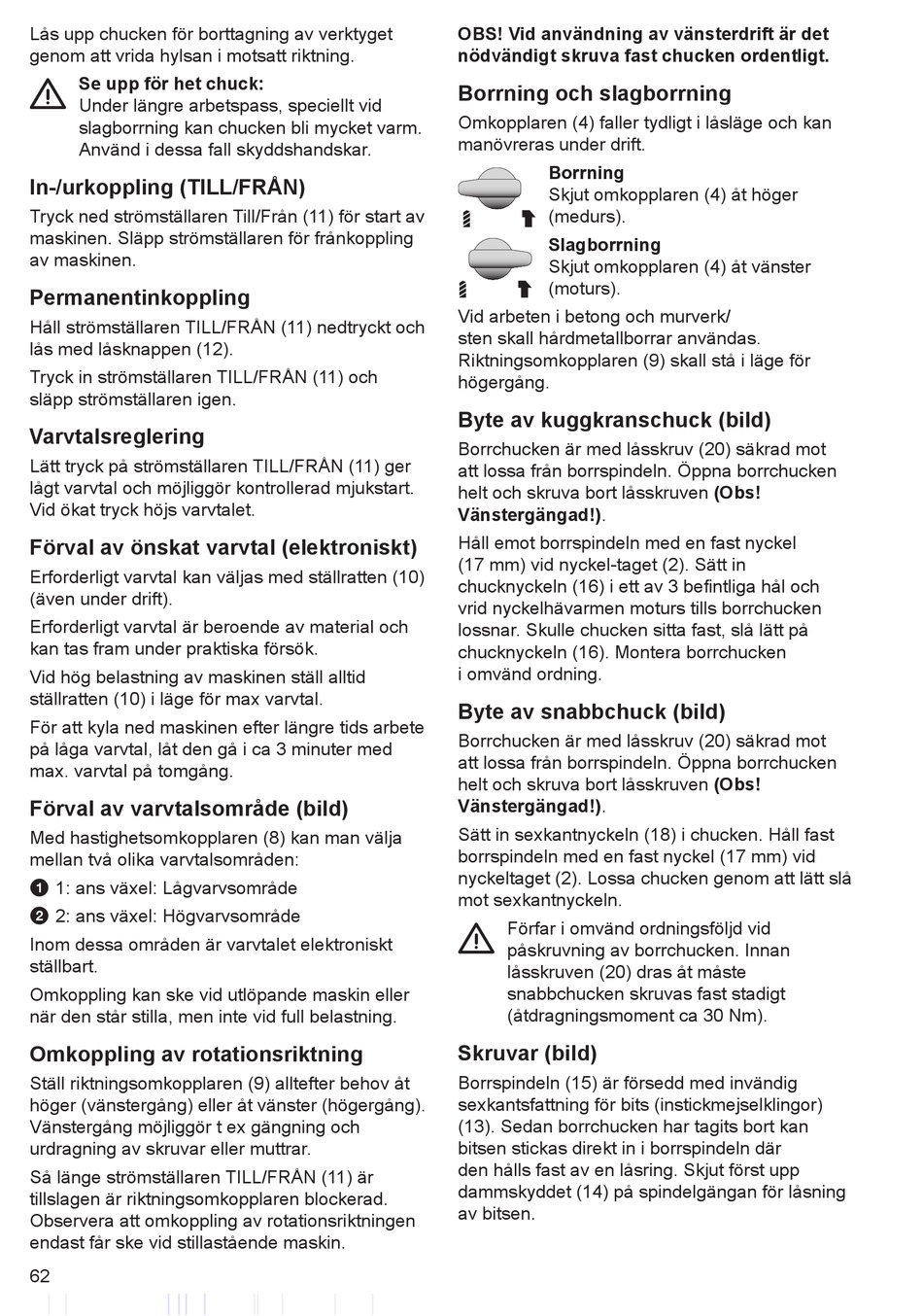

Protool PDP 18-2 E-1 Originalbetriebsanleitung Seite 62

Lås upp chucken för borttagning av verktyget
genom att vrida hylsan i motsatt riktning.
Se upp för het chuck:
Under längre arbetspass, speciellt vid
slagborrning kan chucken bli mycket varm.
Använd i dessa fall skyddshandskar.
In-/urkoppling (TILL/FRÅN)
Tryck ned strömställaren Till/Från (11) för start av
maskinen. Släpp strömställaren för frånkoppling
av maskinen.
Permanentinkoppling
Håll strömställaren TILL/FRÅN (11) nedtryckt och
lås med låsknappen (12).
Tryck in strömställaren TILL/FRÅN (11) och
släpp strömställaren igen.
Varvtalsreglering
Lätt tryck på strömställaren TILL/FRÅN (11) ger
lågt varvtal och möjliggör kontrollerad mjukstart.
Vid ökat tryck höjs varvtalet.
Förval av önskat varvtal (elektroniskt)
Erforderligt varvtal kan väljas med ställratten (10)
(även under drift).
Erforderligt varvtal är beroende av material och
kan tas fram under praktiska försök.
Vid hög belastning av maskinen ställ alltid
ställratten (10) i läge för max varvtal.
För att kyla ned maskinen efter längre tids arbete
på låga varvtal, låt den gå i ca 3 minuter med
max. varvtal på tomgång.
Förval av varvtalsområde (bild)
Med hastighetsomkopplaren (8) kan man välja
mellan två olika varvtalsområden:
1 1: ans växel: Lågvarvsområde
2 2: ans växel: Högvarvsområde
Inom dessa områden är varvtalet elektroniskt
ställbart.
Omkoppling kan ske vid utlöpande maskin eller
när den står stilla, men inte vid full belastning.
Omkoppling av rotationsriktning
Ställ riktningsomkopplaren (9) alltefter behov åt
höger (vänstergång) eller åt vänster (högergång).
Vänstergång möjliggör t ex gängning och
urdragning av skruvar eller muttrar.
Så länge strömställaren TILL/FRÅN (11) är
tillslagen är riktningsomkopplaren blockerad.
Observera att omkoppling av rotationsriktningen
endast får ske vid stillastående maskin.
62
OBS! Vid användning av vänsterdrift är det
nödvändigt skruva fast chucken ordentligt.
Borrning och slagborrning
Omkopplaren (4) faller tydligt i låsläge och kan
manövreras under drift.
Borrning
Skjut omkopplaren (4) åt höger
(medurs).
Slagborrning
Skjut omkopplaren (4) åt vänster
(moturs).
Vid arbeten i betong och murverk/
sten skall hårdmetallborrar användas.
Riktningsomkopplaren (9) skall stå i läge för
högergång.
Byte av kuggkranschuck (bild)
Borrchucken är med låsskruv (20) säkrad mot
att lossa från borrspindeln. Öppna borrchucken
helt och skruva bort låsskruven (Obs!
Vänstergängad!).
Håll emot borrspindeln med en fast nyckel
(17 mm) vid nyckel‑taget (2). Sätt in
chucknyckeln (16) i ett av 3 befintliga hål och
vrid nyckelhävarmen moturs tills borrchucken
lossnar. Skulle chucken sitta fast, slå lätt på
chucknyckeln (16). Montera borrchucken
i omvänd ordning.
Byte av snabbchuck (bild)
Borrchucken är med låsskruv (20) säkrad mot
att lossa från borrspindeln. Öppna borrchucken
helt och skruva bort låsskruven (Obs!
Vänstergängad!).
Sätt in sexkantnyckeln (18) i chucken. Håll fast
borrspindeln med en fast nyckel (17 mm) vid
nyckeltaget (2). Lossa chucken genom att lätt slå
mot sexkantnyckeln.
Förfar i omvänd ordningsföljd vid
påskruvning av borrchucken. Innan
låsskruven (20) dras åt måste
snabbchucken skruvas fast stadigt
(åtdragningsmoment ca 30 Nm).
Skruvar (bild)
Borrspindeln (15) är försedd med invändig
sexkantsfattning för bits (instickmejselklingor)
(13). Sedan borrchucken har tagits bort kan
bitsen stickas direkt in i borrspindeln där
den hålls fast av en låsring. Skjut först upp
dammskyddet (14) på spindelgängan för låsning
av bitsen.
