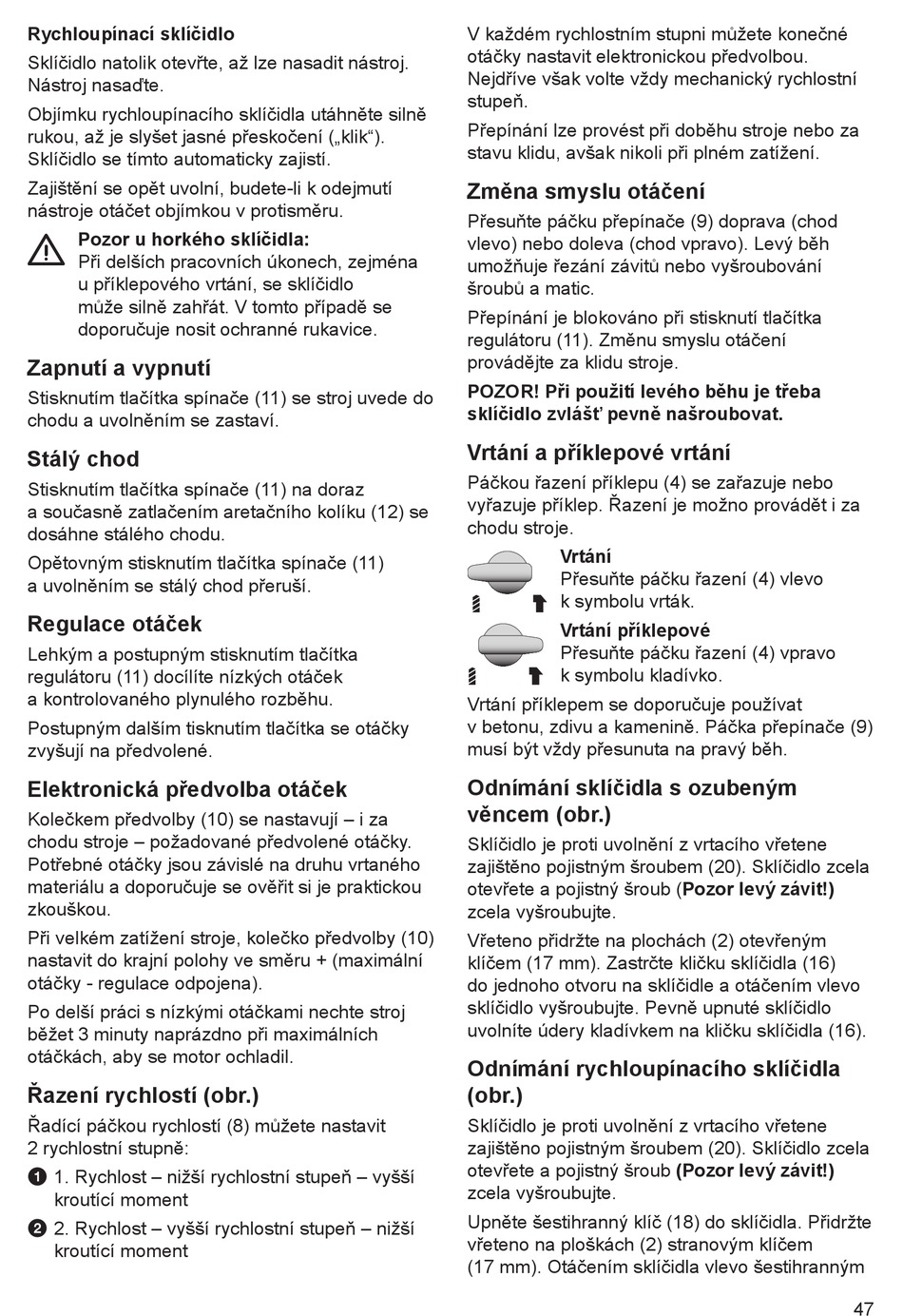

Rychloupínací sklíčidlo
Sklíčidlo natolik otevřte, až lze nasadit nástroj.
Nástroj nasaďte.
Objímku rychloupínacího sklíčidla utáhněte silně
rukou, až je slyšet jasné přeskočení („klik").
Sklíčidlo se tímto automaticky zajistí.
Zajištění se opět uvolní, budete‑li k odejmutí
nástroje otáčet objímkou v protisměru.
Pozor u horkého sklíčidla:
Při delších pracovních úkonech, zejména
u příklepového vrtání, se sklíčidlo
může silně zahřát. V tomto případě se
doporučuje nosit ochranné rukavice.
Zapnutí a vypnutí
Stisknutím tlačítka spínače (11) se stroj uvede do
chodu a uvolněním se zastaví.
Stálý chod
Stisknutím tlačítka spínače (11) na doraz
a současně zatlačením aretačního kolíku (12) se
dosáhne stálého chodu.
Opětovným stisknutím tlačítka spínače (11)
a uvolněním se stálý chod přeruší.
Regulace otáček
Lehkým a postupným stisknutím tlačítka
regulátoru (11) docílíte nízkých otáček
a kontrolovaného plynulého rozběhu.
Postupným dalším tisknutím tlačítka se otáčky
zvyšují na předvolené.
Elektronická předvolba otáček
Kolečkem předvolby (10) se nastavují – i za
chodu stroje – požadované předvolené otáčky.
Potřebné otáčky jsou závislé na druhu vrtaného
materiálu a doporučuje se ověřit si je praktickou
zkouškou.
Při velkém zatížení stroje, kolečko předvolby (10)
nastavit do krajní polohy ve směru + (maximální
otáčky ‑ regulace odpojena).
Po delší práci s nízkými otáčkami nechte stroj
běžet 3 minuty naprázdno při maximálních
otáčkách, aby se motor ochladil.
Řazení rychlostí (obr.)
Řadící páčkou rychlostí (8) můžete nastavit
2 rychlostní stupně:
1 1. Rychlost – nižší rychlostní stupeň – vyšší
kroutící moment
2 2. Rychlost – vyšší rychlostní stupeň – nižší
kroutící moment
V každém rychlostním stupni můžete konečné
otáčky nastavit elektronickou předvolbou.
Nejdříve však volte vždy mechanický rychlostní
stupeň.
Přepínání lze provést při doběhu stroje nebo za
stavu klidu, avšak nikoli při plném zatížení.
Změna smyslu otáčení
Přesuňte páčku přepínače (9) doprava (chod
vlevo) nebo doleva (chod vpravo). Levý běh
umožňuje řezání závitů nebo vyšroubování
šroubů a matic.
Přepínání je blokováno při stisknutí tlačítka
regulátoru (11). Změnu smyslu otáčení
provádějte za klidu stroje.
POZOR! Při použití levého běhu je třeba
sklíčidlo zvlášť pevně našroubovat.
Vrtání a příklepové vrtání
Páčkou řazení příklepu (4) se zařazuje nebo
vyřazuje příklep. Řazení je možno provádět i za
chodu stroje.
Vrtání
Přesuňte páčku řazení (4) vlevo
k symbolu vrták.
Vrtání příklepové
Přesuňte páčku řazení (4) vpravo
k symbolu kladívko.
Vrtání příklepem se doporučuje používat
v betonu, zdivu a kamenině. Páčka přepínače (9)
musí být vždy přesunuta na pravý běh.
Odnímání sklíčidla s ozubeným
věncem (obr.)
Sklíčidlo je proti uvolnění z vrtacího vřetene
zajištěno pojistným šroubem (20). Sklíčidlo zcela
otevřete a pojistný šroub (Pozor levý závit!)
zcela vyšroubujte.
Vřeteno přidržte na plochách (2) otevřeným
klíčem (17 mm). Zastrčte kličku sklíčidla (16)
do jednoho otvoru na sklíčidle a otáčením vlevo
sklíčidlo vyšroubujte. Pevně upnuté sklíčidlo
uvolníte údery kladívkem na kličku sklíčidla (16).
Odnímání rychloupínacího sklíčidla
(obr.)
Sklíčidlo je proti uvolnění z vrtacího vřetene
zajištěno pojistným šroubem (20). Sklíčidlo zcela
otevřete a pojistný šroub (Pozor levý závit!)
zcela vyšroubujte.
Upněte šestihranný klíč (18) do sklíčidla. Přidržte
vřeteno na ploškách (2) stranovým klíčem
(17 mm). Otáčením sklíčidla vlevo šestihranným
47
