Leitung; Steuerklemme X410B - BONFIGLIOLI ACTIVE Ergänzung Zu Betriebsanleitung

4.2
Für die Busleitung verdrillte Leitung mit Geflechtschirm (kein Folienschirm) ver-
wenden.
Achtung!
4.3
Der Systembus wird über die Klemmen 5, 6 und 7 des Steckers X410B auf dem
Erweiterungsmodul EM-IO-01 angeschlossen.
Klemme
(5): X410B.5
(6): X410B.6
(7): X410B.7
06/05

Leitung

Die Steuer- und Kommunikationsleitungen räumlich getrennt von
den Leistungsleitungen verlegen. Den Geflechtschirm der Kommuni-
kationsleitung beidseitig großflächig und gut leitend mit der Erde
(PE) verbinden.

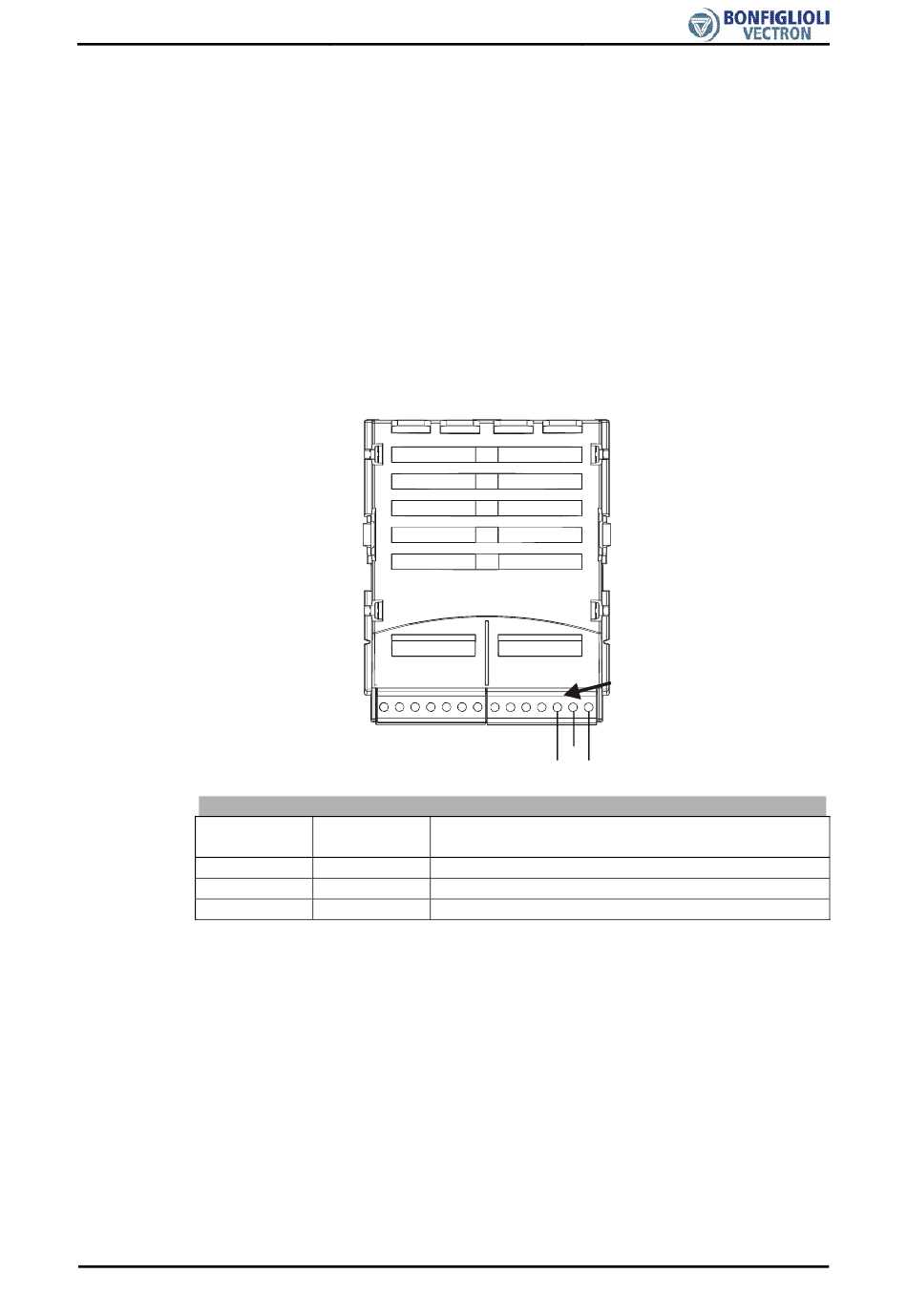

Steuerklemme X410B

X410A
Steuerklemme X410B
Ein-
/Ausgang
CAN-Low
CAN-High
GND
X410B
X410B
6 6
5 5 7 7
Beschreibung
CAN-Low (Systembus)
CAN-High (Systembus)
CAN-GND (Systembus)
