Schutzart DIN EN 60529
Betriebsdrehzahl
Schaltdrehzahlbereich
Betriebsdrehmoment typ.
Trägheitsmoment Rotor
Zulässige Wellenbelastung
Werkstoffe
Betriebstemperatur
Relative Luftfeuchte
Widerstandsfähigkeit
Korrosionsschutz
Masse ca.
Anschluss
I
Nur programmierbare Variante
II
Je nach Version
Sehen Sie dazu auch
2 Merkmale EtherNet/IP [} 26]
8.1

Abmessungen der einseitig offenen Hohlwelle

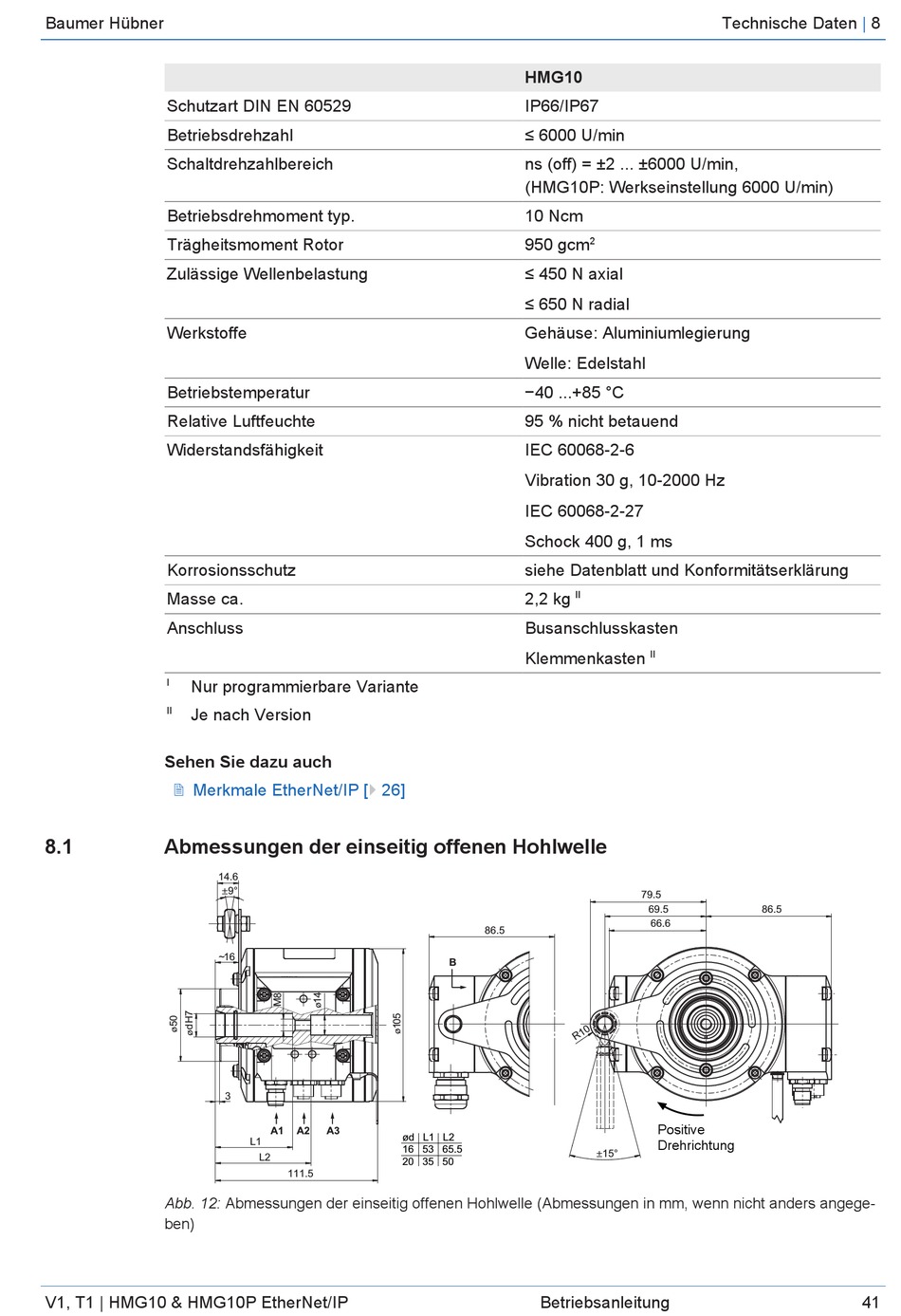

Abb. 12: Abmessungen der einseitig offenen Hohlwelle (Abmessungen in mm, wenn nicht anders angege-
ben)
V1, T1 | HMG10 & HMG10P EtherNet/IP
14.6
± 9°
~ 16
3
A1 A2 A3
L1
L2
111.5
HMG10
IP66/IP67
≤ 6000 U/min
ns (off) = ±2 ... ±6000 U/min,
(HMG10P: Werkseinstellung 6000 U/min)
10 Ncm
950 gcm
≤ 450 N axial
≤ 650 N radial
Gehäuse: Aluminiumlegierung
Welle: Edelstahl
−40 ...+85 °C
95 % nicht betauend
IEC 60068-2-6
Vibration 30 g, 10-2000 Hz
IEC 60068-2-27
Schock 400 g, 1 ms
siehe Datenblatt und Konformitätserklärung
2,2 kg
Busanschlusskasten
Klemmenkasten
86.5
B
ød L1 L2
16 53 65.5
20 35 50
Betriebsanleitung
Technische Daten
2
II
II
79.5
69.5
66.6
Positive
Drehrichtung
± 15°
| 8
86.5
41
