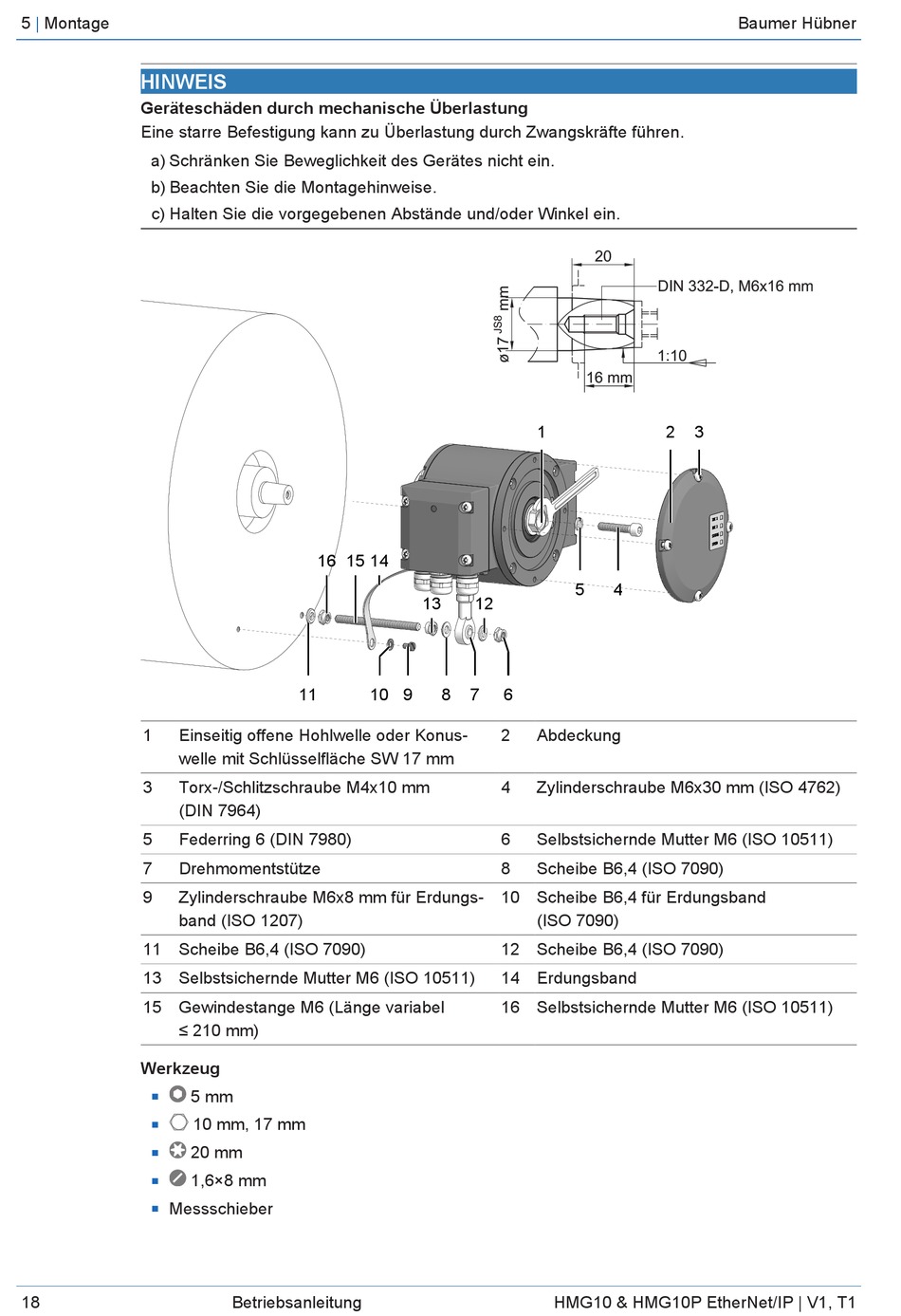

HINWEIS
Geräteschäden durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
a) Schränken Sie Beweglichkeit des Gerätes nicht ein.
b) Beachten Sie die Montagehinweise.
c) Halten Sie die vorgegebenen Abstände und/oder Winkel ein.
1
Einseitig offene Hohlwelle oder Konus-
welle mit Schlüsselfläche SW 17 mm
3
Torx-/Schlitzschraube M4x10 mm
(DIN 7964)
5
Federring 6 (DIN 7980)
7
Drehmomentstütze
9
Zylinderschraube M6x8 mm für Erdungs-
band (ISO 1207)
11 Scheibe B6,4 (ISO 7090)
13 Selbstsichernde Mutter M6 (ISO 10511)
15 Gewindestange M6 (Länge variabel
≤ 210 mm)
Werkzeug
5 mm
n
n
20 mm
n
1,6×8 mm
n
Messschieber
n
18
16
15
11
10 mm, 17 mm
Betriebsanleitung
1
14
13
12
10
9
8
7
6
2
Abdeckung
4
Zylinderschraube M6x30 mm (ISO 4762)
6
Selbstsichernde Mutter M6 (ISO 10511)
8
Scheibe B6,4 (ISO 7090)
10 Scheibe B6,4 für Erdungsband
(ISO 7090)
12 Scheibe B6,4 (ISO 7090)
14 Erdungsband
16 Selbstsichernde Mutter M6 (ISO 10511)
2
3
5
4
