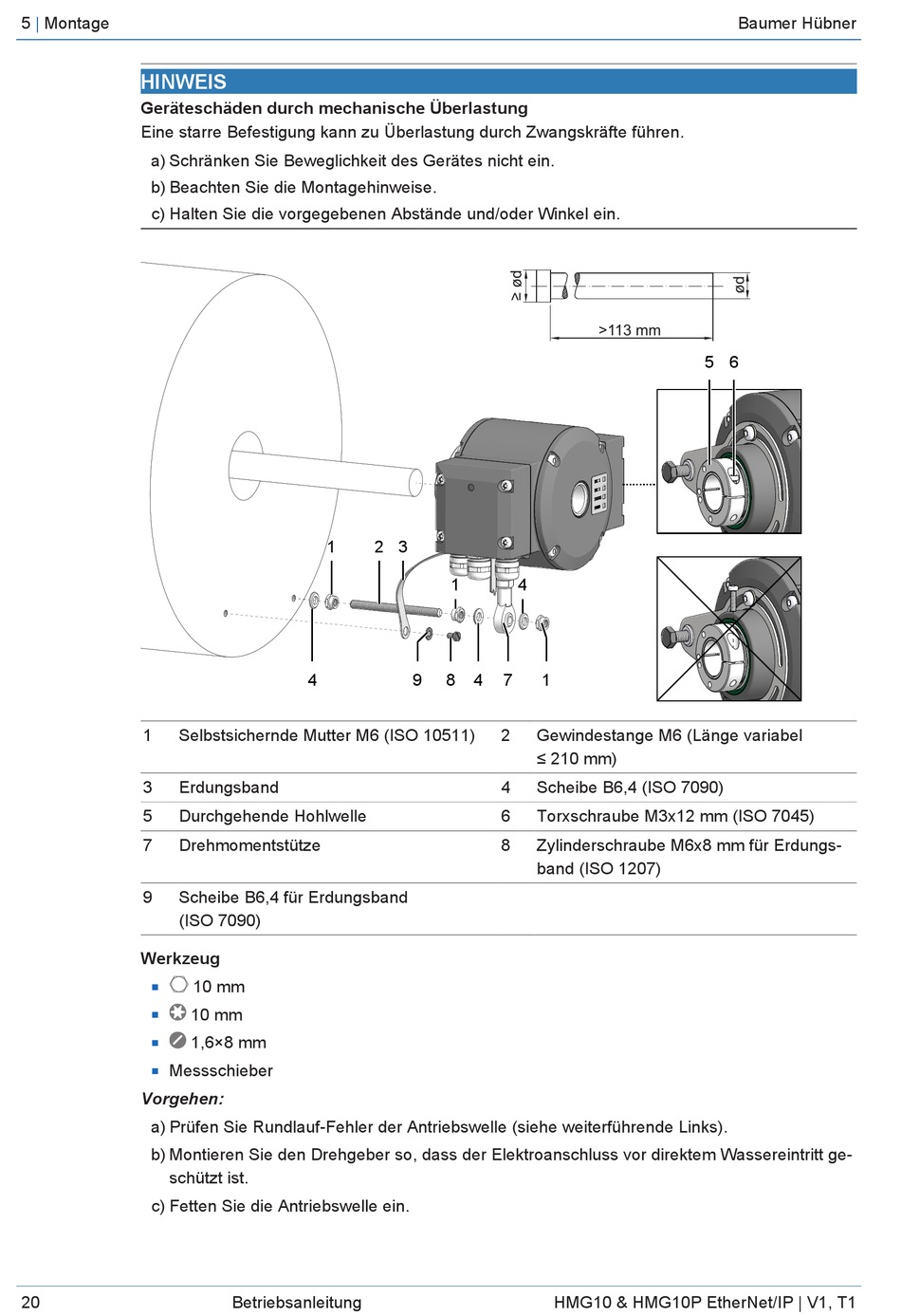

5 | Montage
HINWEIS
Geräteschäden durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
a) Schränken Sie Beweglichkeit des Gerätes nicht ein.
b) Beachten Sie die Montagehinweise.
c) Halten Sie die vorgegebenen Abstände und/oder Winkel ein.
1 Selbstsichernde Mutter M6 (ISO 10511)
3 Erdungsband
5 Durchgehende Hohlwelle
7 Drehmomentstütze
9 Scheibe B6,4 für Erdungsband
(ISO 7090)
Werkzeug
n
10 mm
n
1,6×8 mm
n
Messschieber
n
Vorgehen:
a) Prüfen Sie Rundlauf-Fehler der Antriebswelle (siehe weiterführende Links).
b) Montieren Sie den Drehgeber so, dass der Elektroanschluss vor direktem Wassereintritt ge-
schützt ist.
c) Fetten Sie die Antriebswelle ein.
20
1
4
10 mm
Betriebsanleitung
2 3
1 4
9 8 4 7 1
2 Gewindestange M6 (Länge variabel
≤ 210 mm)
4 Scheibe B6,4 (ISO 7090)
6 Torxschraube M3x12 mm (ISO 7045)
8 Zylinderschraube M6x8 mm für Erdungs-
band (ISO 1207)
>113 mm
5 6
