5.2.2

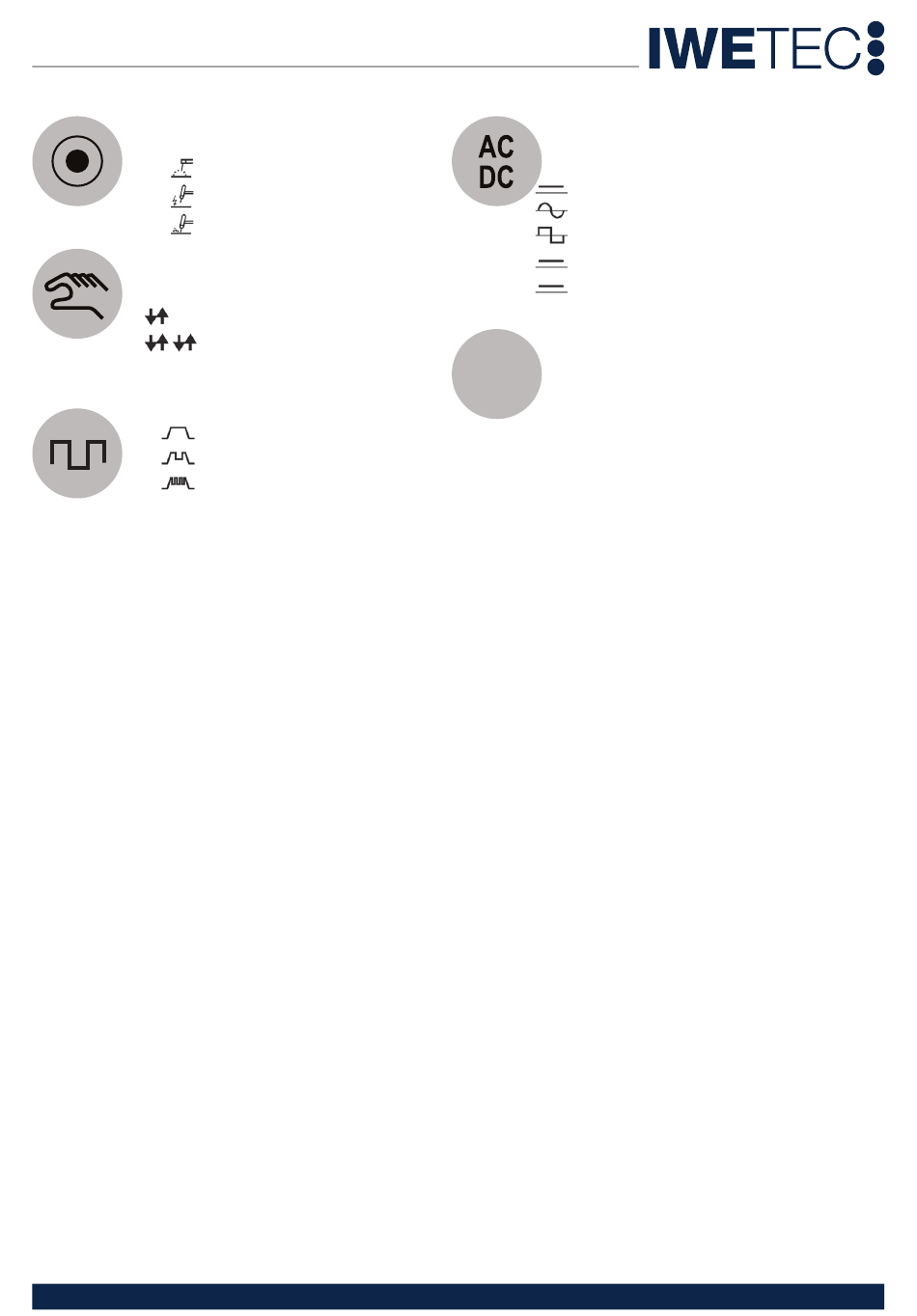

Beschreibung der Tasten der Bedientafel

Prozess Taste
- MMA
- TIG Prozess mit HF Zündung
- TIG lift-arc Zündung
Mode Taste (nur für TIG)
- 2 Takt Mod
- 4 Takt Mode
PULS Taste (nur für TIG)
- Standard Schweissen
- PULS Funktion (Pulsdauer 0.1 – 10sec)
- HF – PULSE ( Pulsfrequenz 50Hz – 2kHz) (option)
• LADEN eines JOBS: ein kurzer Druck auf die JOB-Taste, drehen des Knopfes um die JOB-Nummer zu wählen,
ein kurzer Druck auf den Drehknopf und die Einstellungen werden geladen.
• SPEICHERN eines JOBs: die JOB-Taste so lange gedrückt halten, bis die JOB Nummer blinkt. Dann durch Drehen des
Knopfes die JOBNummer wählen, ein kurzer Druck auf den Drehknopf und die Einstellungen werden gespeichert.
• Die aktuelle JOB Nummer wird angezeigt, wenn die JOB Taste kurz gedrückt wird. Wenn „J - -„ angezeigt wird,
ist kein aktueller Job geladen. Jetzt kann mit dem Drehknopf eine JOB-Nummer eingestellt und geladen werden.
Abbruch aller JOB Funktionen ist ein kurzer Druck auf die JOB-Taste.
5.2.3

Bedienung mit dem Drehknopf

Der Drehkopf hat zwei Funktionen, drehen und drücken.
1. Drehen (links/rechts): zum Einstellen von Werten oder wählen einer Funktion
2. kurz Drücken: die LED der gewählten Funktion blinkt. Der Funktionswert kann durch drehen des
Knopfes geändert werden. Erneutes kurzes Drücken speichert den gewählten Wert ab und verlässt den
Einstellmodus.
5.2.4 Parameter für den TIG/WIG Betrieb
5.2.4.1 Gasvorströmzeit
Einstellbar im Bereich von 0,0 – 1,2s in Schritten von 0,1s.
5.2.4.2 I
START
Einstellbar im Bereich von 1 – 150 % (abhängig von der gewählten Kurvenform) in Schritten von 1 %.
5.2.4.3 Stromanstiegszeit
Einstellbar von I bis I
min
I zu I
.
START 1
5.2.4.4 I
1
Das ist der Hauptstromwert in TIG Mode. Einstellbar im Bereich von 4 – 210A in Schritten von 1A. Für AC Sinus
Kurvenform es ist 4-154A. Dieser Stromwert ist aktiv im 2-Takt Modus, wenn der Brennertaster T1 gedrückt wird.
Im 4-Takt Modus ist das der Hauptstrom (weitere Informationen sind im Kapitel 2-Trigger-Bedienung).) Im Puls-
modus ist es der Strom in der Zeit t1, im HF-Pulsemodus der höhere Strom.
5.2.4.5 t
1
Einstellbar im Bereich von 0,1 – 5,0s in Schritten von 0,1s. Im Puls-Modus wird die Zeitdauer für t
im Bereich von 0,0 – 25,0s in Schritten von 0,5s. Die Anstiegszeit ist die Dauer von
max
Bedienungsanleitung I-MAX WIG 210G AC/DC EVO-PRO - 15 / 28
Es wird die Kurvenform der Wechsel-
spannung eingestellt.
- DC
- AC Sinus
- AC Rechteck
- Mix Pulse Mode mit Sinus AC Strom
- Mix Pulse Mode mit Rechteck AC Strom
JOB Taste
Job
Mit dieser Taste werden bis zu
10 verschiedene Einstellungen
(JOBs) geladen und gespeichert
eingestellt.
